2x12A 12V-24V Duální Ovladač Kartáčového DC Motoru

2x12A 12V-24V Duální Ovladač Kartáčového DC Motoru H-Bridge L298N BTS7960 PWM Vstup

Vysoce výkonný duální ovladač DC motoru s vestavěnou ochranou a PWM vstupem, ideální pro automatické roboty a výrobní zařízení. Více

Výrobce: NEVEN Kód produktu: 10828 Doprava a platba

595 Kč s DPH

Vysoce výkonný duální ovladač DC motoru s vestavěnou ochranou a PWM vstupem, ideální pro automatické roboty a výrobní zařízení. Více

Výrobce: NEVEN Kód produktu: 10828 Doprava a platba

Vlastnosti:

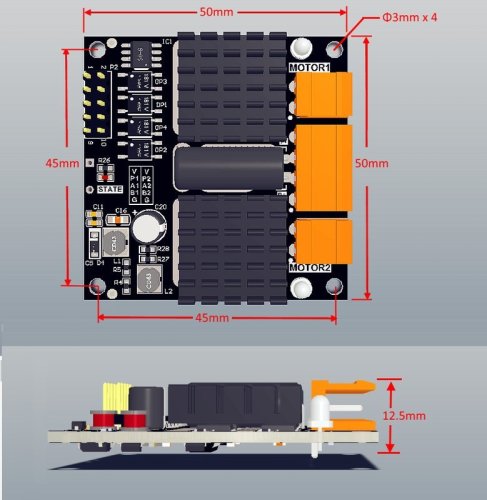

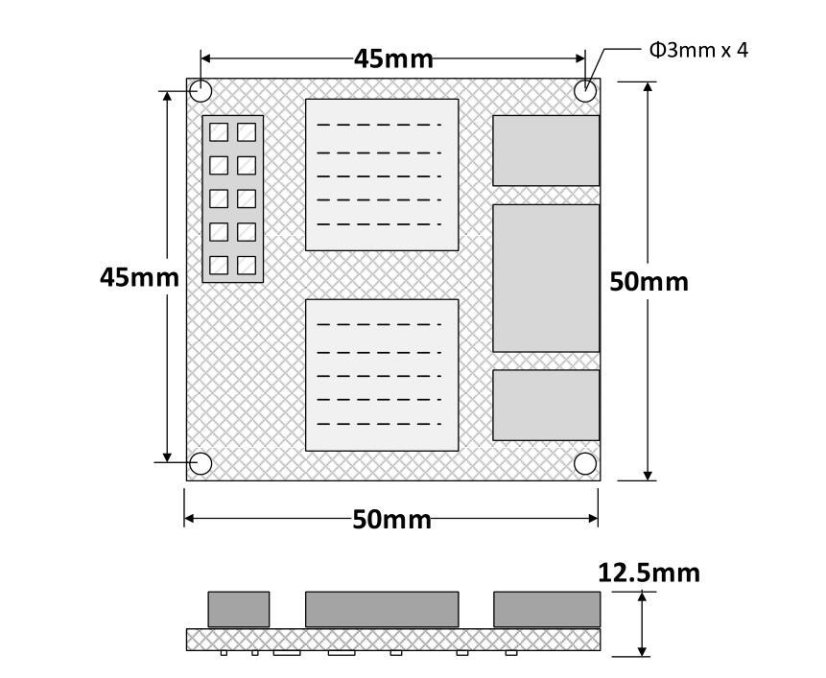

Malé rozměry: 50mm x 50mm x 12.5mm

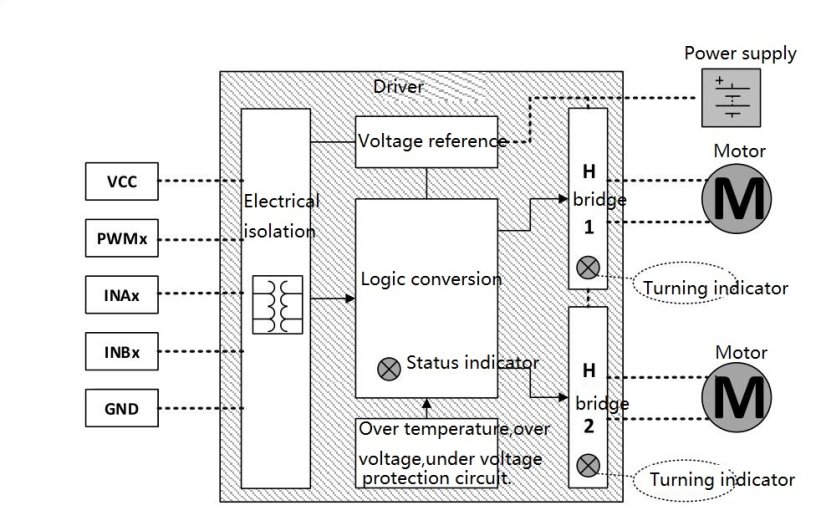

Zabudovaná ochrana proti přepětí, podpětí a přehřátí
Všechny řídicí signály jsou elektricky izolované a plně kompatibilní s napětím 3-5V
Vysokorychlostní PWM izolovaný vstup, izolovaná šířka pásma >50MHz

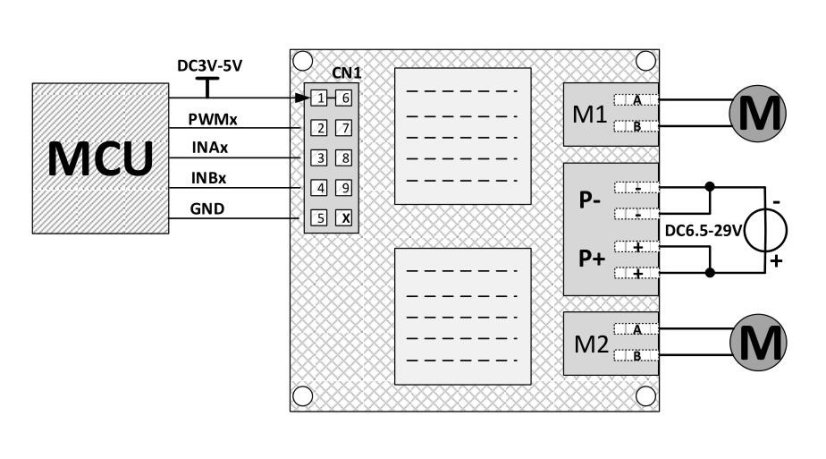

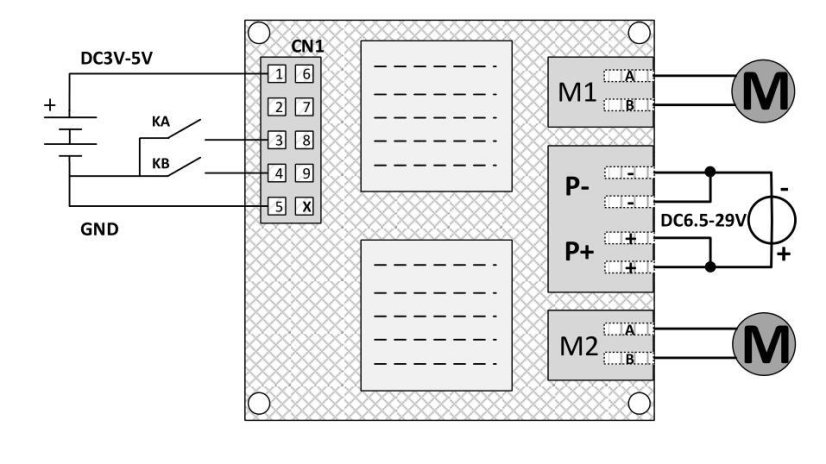

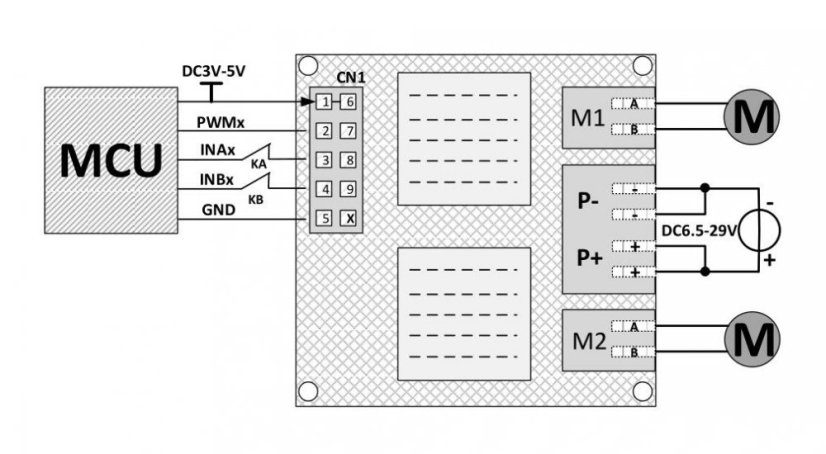

Podpora plně funkčního vstupu, možnost oddělení od MCU, přímé řízení externích spínačů, koncové spínače v sérii
Provozní napětí hnacího mechanismu 6.5-28V, podpora kartáčových DC motorů o napětí 7-24V
Může pohánět DC motory o maximálním výkonu 300W.

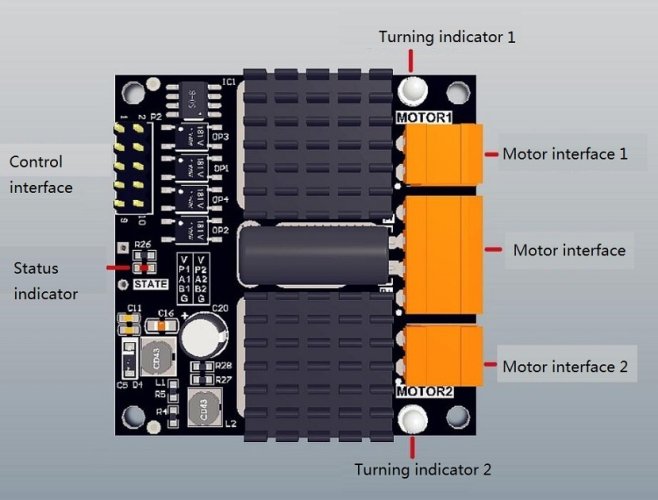

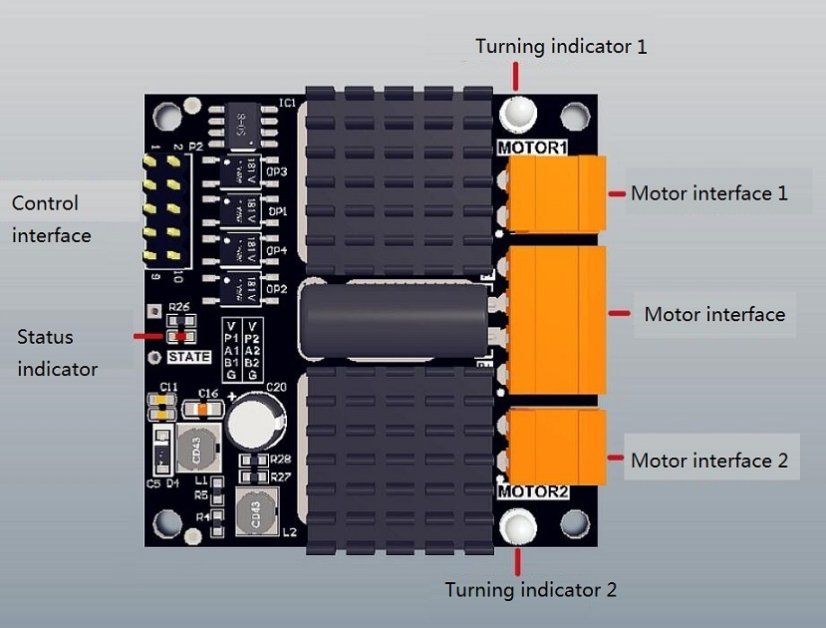

Dvoubarevná indikátorová kontrolka pro každý z kanálů indikující řízení motoru
Oblast použití: Automatické roboty, výrobní zařízení, vědecký výzkum a elektronické soutěže.

Specifikace:

Provozní parametry
Parametr	Stav	Min.	Průměr	Max.	Jednotka
Napájecí napětí VP		6.5		28	V
Hodnota přepěťové ochrany			28.		V
Hodnota podpěťové ochrany			6.3		V
Napájecí proud IP	Zapojení na dvě svorky			24	A
Jednokanálový průběžný výstupní proud Imc	VP=24V Odporové zatížení			12	A
Jednokanálový špičkový výstupní proud Imp	VP=24V t = 100ms			70	A
Jednokanálový špičkový výstupní proud Imp	VP=24V t = 10us			200	A
Logické vstupní napětí Vin	Stejný jako logický signál	3		5.5	V
Logické vstupní napětí Iin	VCC=5V		15		A
PWM vstupní frekvence			18	60	kHz
PWM minimální šířka impulsu	Kladný a záporný impuls		2		uS
Ochrana proti přehřátí	Umístění senzoru	85		95	℃
Provozní teplota		-25		85	℃

Balení obsahuje:
