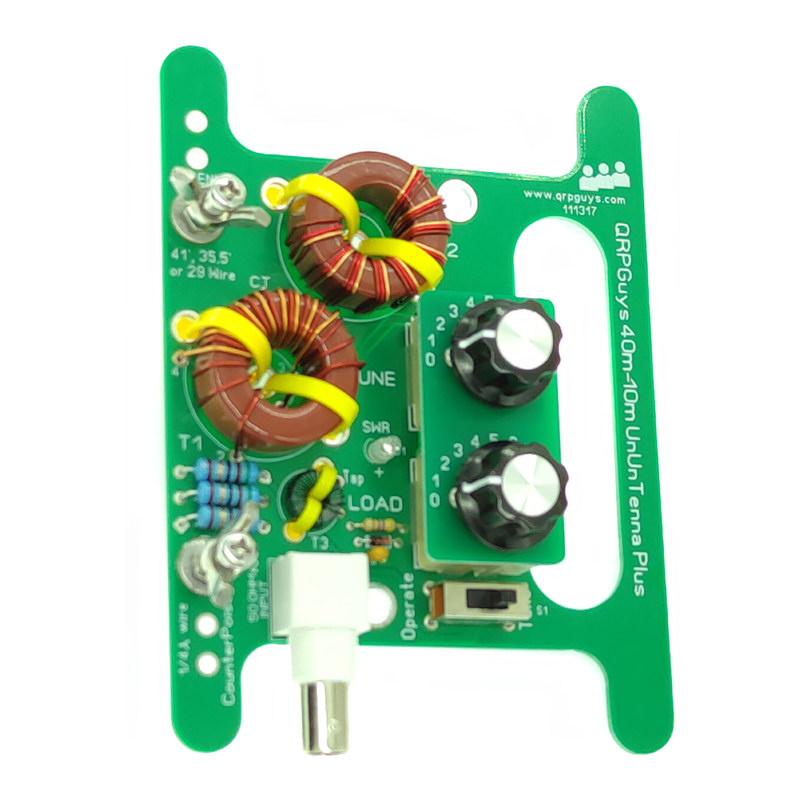

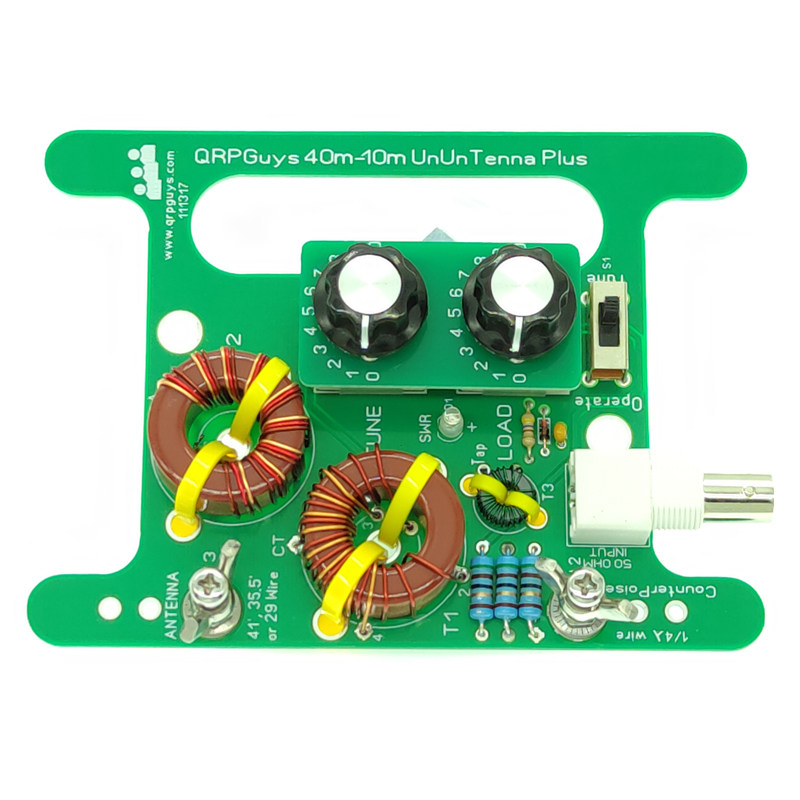

40-10m UnUnTenna Plus s Tunerem - Přenosná QRP Anténa (Sestavená)

QRPGuys 40m-10m UnUnTenna Plus (sestavený) je kompaktní přenosná drátová anténa s vestavěným tunerem, určená pro použití na zahradě i pro přenosné provozy SOTA/POTA. Jedná se o vylepšenou verzi původní UnUnTenny s integrovaným tunerem. Tunerová část je založena na osvědčeném obvodu Charlieho Lofgrena, W6JJZ, doplněném indikátorem SWR s LED diodou podle Dana Tayloe (N7VE). Původní návrh pochází z Norcal QRP Club.

Obsahuje 9:1 napěťový unun, který efektivně přizpůsobuje 50Ω nesymetrický výstup transceiveru k 450Ω dlouhému drátu. Nejlepší účinnost má na pásmu 20 m, na 40 m a 10 m je výkon přibližně o jeden S jednotku nižší. Použijte nerezonanční délku anténního vodiče (doporučeno 8,8 m / 29 ft, 10,8 m / 35,5 ft nebo 12,5 m / 41 ft) a případně protiváhu 1/4λ. Vodiče se dají navinout přímo na zařízení pro kompaktní uložení a přepravu.

Sada obsahuje všechny součástky kromě anténního a protivážného vodiče (použijte vlastní 20–26 AWG). Součástí jsou nerezavějící captive šrouby pro připojení a panelový BNC konektor (samice). Obtížnost sestavení: 2–3 z 5.

Specifikace

• Pásma: 40 m – 10 m (s vestavěným tunerem)
• Výkon: 10 W PEP
• Unun: 9:1 napěťový
• Vstupní impedance: 50 Ω (nesymetrická)
• Impedance antény: ~450 Ω (dlouhý drát)
• Konektor: BNC samice (na desce)
• Indikátor SWR: LED podle Dan Tayloe (N7VE)
• Doporučené délky zářiče: 8,8 m, 10,8 m, 12,5 m (nerezonanční)
• Průřez vodiče: 20–26 AWG (nedodává se)
• Uchycení: Dva otvory pro zavěšení nebo upevnění
• Skladování: Vodiče se navíjejí na zařízení
• Obtížnost sestavení: 2–3 / 5
