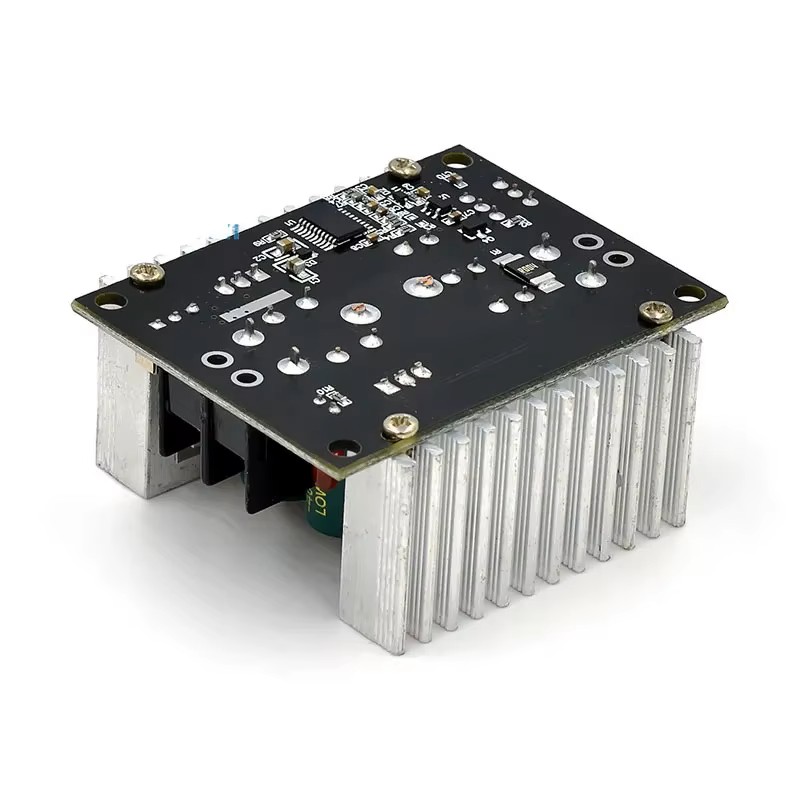

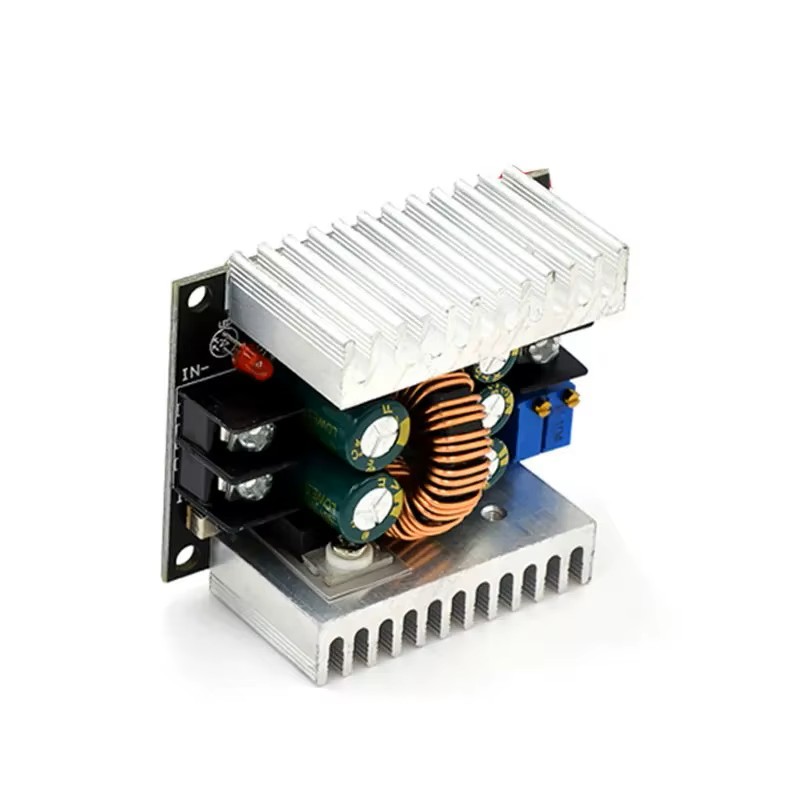

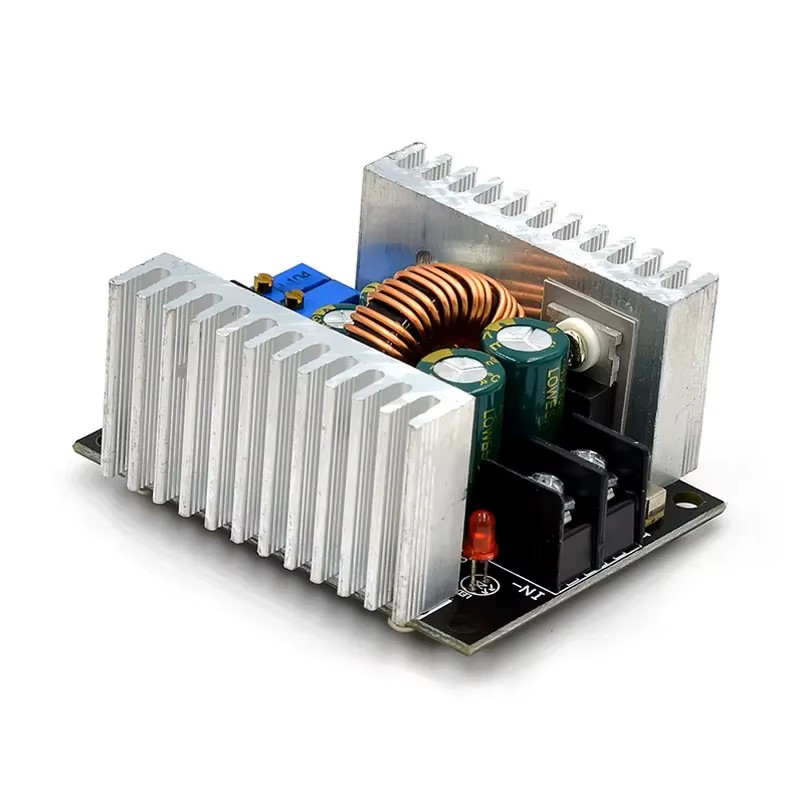

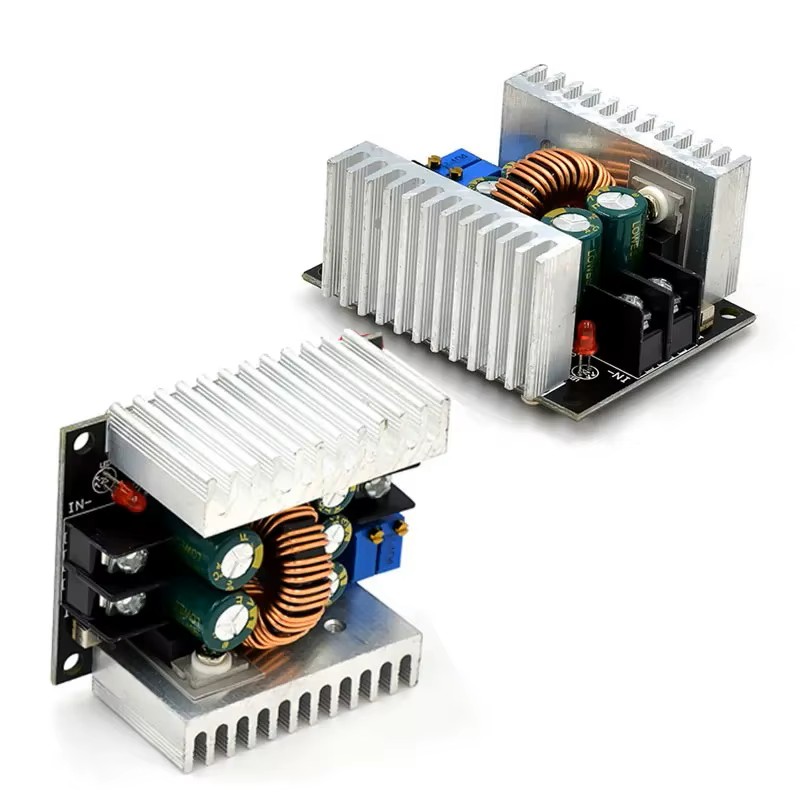

6-40V na 1,2-35V, 20A CC/CV buck menič, step-down

6-40V na 1,2-35V, 20A CC/CV buck menič, step-down

Synchronní usměrňování, neizolovaný, sestupný (buck), s konstantním proudem a konstantním napětím. Řízení konstantního proudu pro výkonné LED, nabíjení lithiových baterií (včetně LiFePO4), nabíjení 4V, 6V, 12V, 14V, 24V akumulátorů, nabíjení nikl-kadmiových a nikl-metalhydridových baterií (bateriových packů), Solární panely, Větrné generátory

Specifikace:

• Vstupní napětí: 6-40 V DC
• Výstupní napětí: Plynule nastavitelné (1,2-35 V DC), dlouhodobý provoz pod 32 V (Vhodné pro aplikace, kde je vstupní napětí vyšší než výstupní; nemůže zvyšovat napětí)
• Výstupní proud: Max. 20 A, dlouhodobý provoz do 15 A (Přidejte chladič, pokud teplota výkonového tranzistoru překročí 65 °C; při vysokém výstupním napětí je nutné snížit zatížení)
• Rozsah omezení proudu: 0,2-20 A (Nastavitelné). Přidejte ventilátor, pokud teplota modulu překročí 65 °C.
• Minimální úbytek napětí: 3 V
• Pracovní frekvence: 150 kHz
• Účinnost přeměny: Až přibližně 96 % (Účinnost závisí na úbytku napětí a provozních podmínkách)
• Výstupní zvlnění: Zvlnění přibližně 50 mV (neobsahuje šum), šířka pásma 20 M (pouze pro referenci), měřeno při vstupu 24 V.
• Pracovní teplota: -10 ℃ až +75 ℃ (Během provozu sledujte teplotu výkonového tranzistoru; při příliš vysoké teplotě zesilte chlazení nebo snižte zatížení)
• Směr nastavování potenciometru: Po směru hodinových ručiček (Zvýšení), Proti směru hodinových ručiček (Snížení)
• Ochrana proti zkratu výstupu: Ano (Okamžitá ochrana) Konstantní proud (nastaveno na aktuální hodnotu konstantního proudu; nelze dlouhodobě zkratovat)
• Ochrana proti opačné polaritě vstupu: Ne
• Ochrana proti zpětnému proudu na výstupu: Ne, pro zátěže s vlastním zdrojem nebo indukční zátěže je vyžadována externí dioda!
• Způsob připojení: Svorkovnice
• Rozměry modulu: 60*53*30 mm

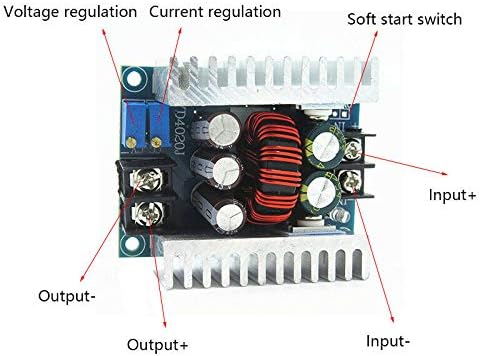

Schéma zapojení:

Použití produktu
Způsob nastavení výstupního proudu:

1. Nastavte potenciometr CV na požadované výstupní napětí podle požadavků vaší zátěže.

2. Otočte potenciometrem CC přibližně 30 otáček proti směru hodinových ručiček (tj. nastavte výstupní proud na minimum). Připojte LED a nastavte potenciometr CC na požadovaný proud. Pro nabíjení baterií použijte zcela vybitou baterii, připojte ji k výstupu a nastavte CC na požadovaný proud. (Při nabíjení je pro přesné nastavení nezbytné použít zcela vybitou baterii, protože čím více zbytkového náboje baterie má, tím menší je nabíjecí proud.)
