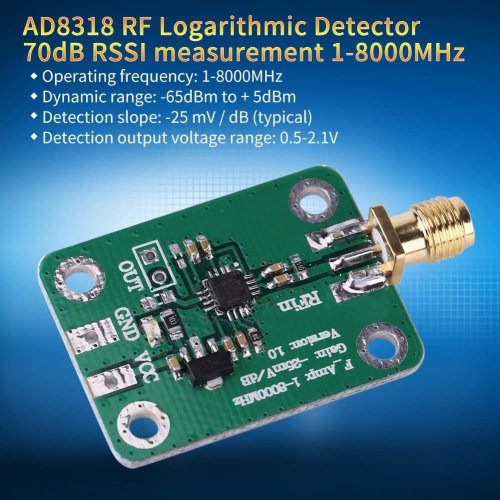

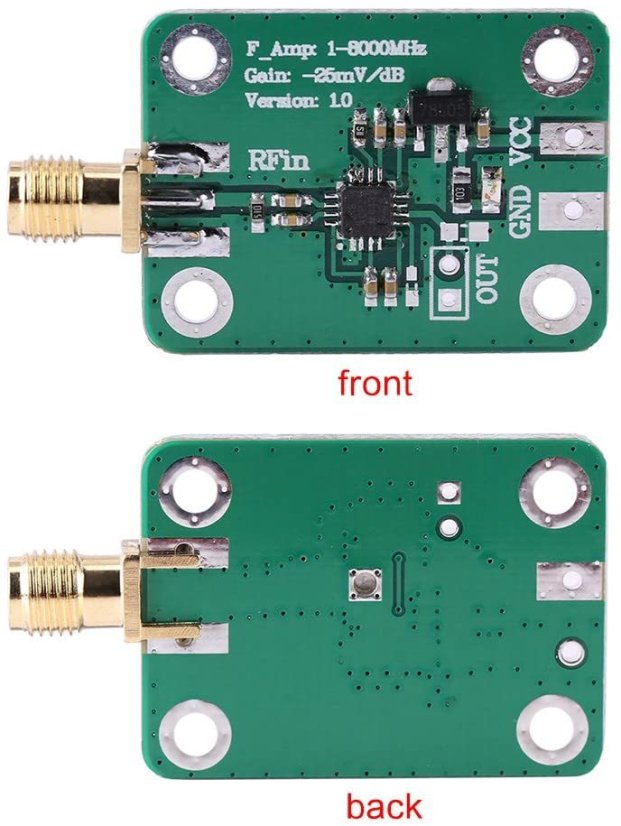

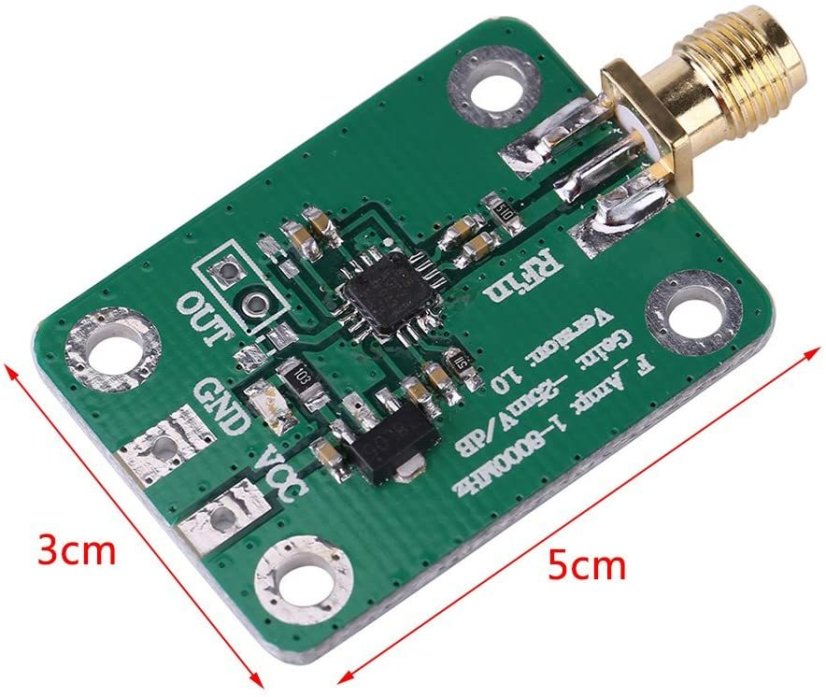

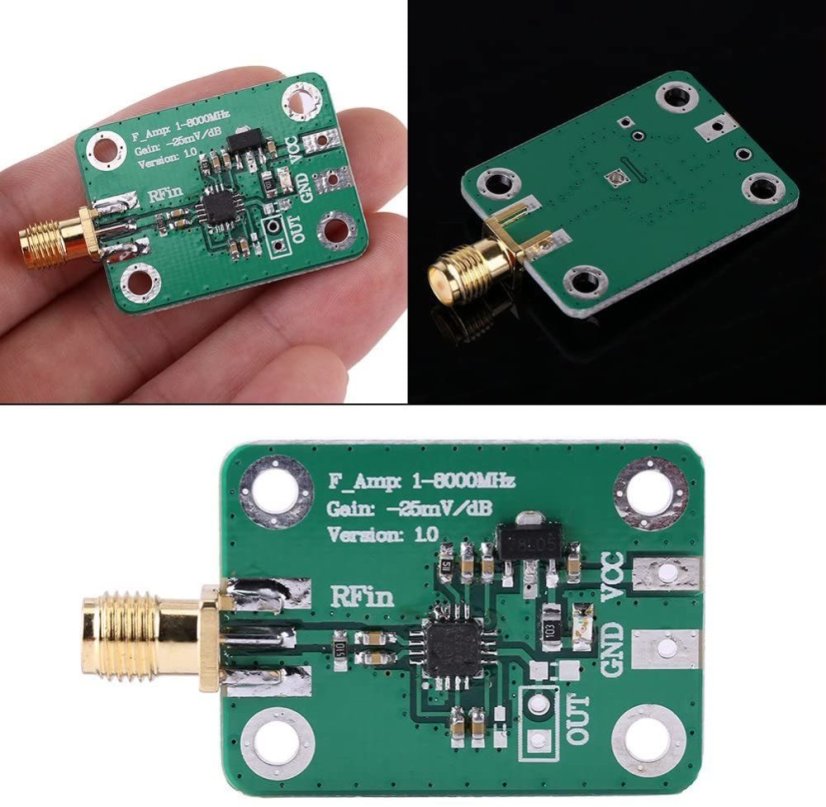

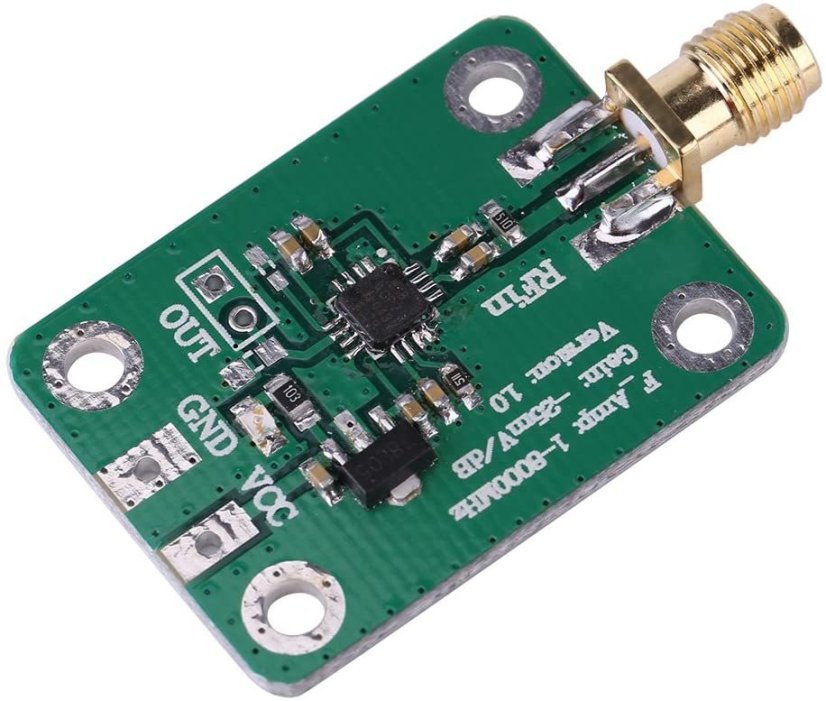

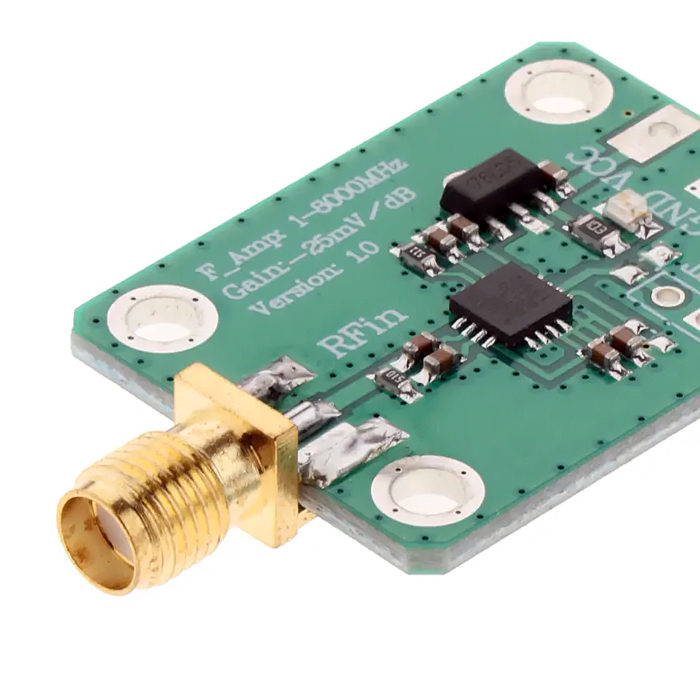

AD8318 RF Logaritmický Detektor 70dB, Měření RSSI, Měřič Výkonu 1-8000MHz

RF detektor je založen na čipu Analog Devices AD8318. Je navržen s regulátorem napájecího napětí, což zvyšuje přesnost detekce směrem k oficiálním údajům. Pracovní rozsah frekvence je 1-8000MHz. Dokáže detekovat RF signál -65 až +5dBm a převádí ho na DC napětí. Výstupem je detekovaná síla signálu (v dBm, logaritmicky detekováno), přičemž RF signál je převeden na DC napětový výstup. Amplituda nebo výkon RF signálu odpovídá výstupnímu napětí. Indikace síly signálu RSSI, spektrální analyzátor, regulace zisku atd. je možná.

Specifikace:

• Pracovní frekvence: 1-8000MHz
• Dyamický rozsah: -65dBm až +5dBm
• Sklon detekce: -25 mV/dB (typický)
• Rozsah napětí výstupu: 0.5-2.1V
• Napájecí napětí: 7-15VDC (včetně obvodu regulátoru napájení)
• Vstupní impedance: 50 ohmů
• RF rozhraní: standardní SMA ženský konektor

Datasheet: https://www.analog.com/media/en/technical-documentation/data-sheets/AD8318.pdf

Obsah balení:

1x AD8318 deska
