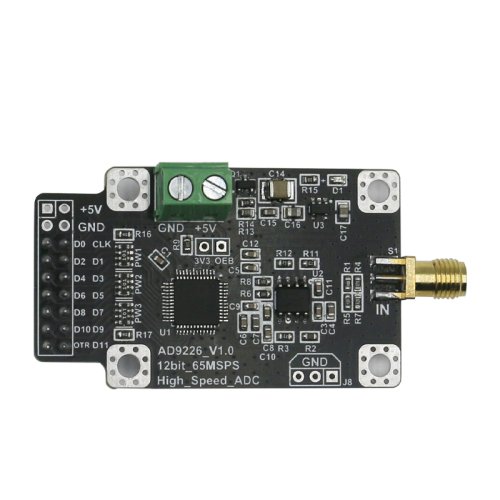

AD9226 modul, 12bitový vysokorychlostní ADC
AD9226 modul, 12bitový vysokorychlostní ADC
Hlavní čip modulu je AD9226 od společnosti Analog Devices (ADI). Jedná se o jednočipový, jednonapájecí, 12bitový A/D převodník (ADC) s rychlostí 65 MSPS, který obsahuje vysoce výkonný vzorkovací zesilovač a napěťovou referenci.

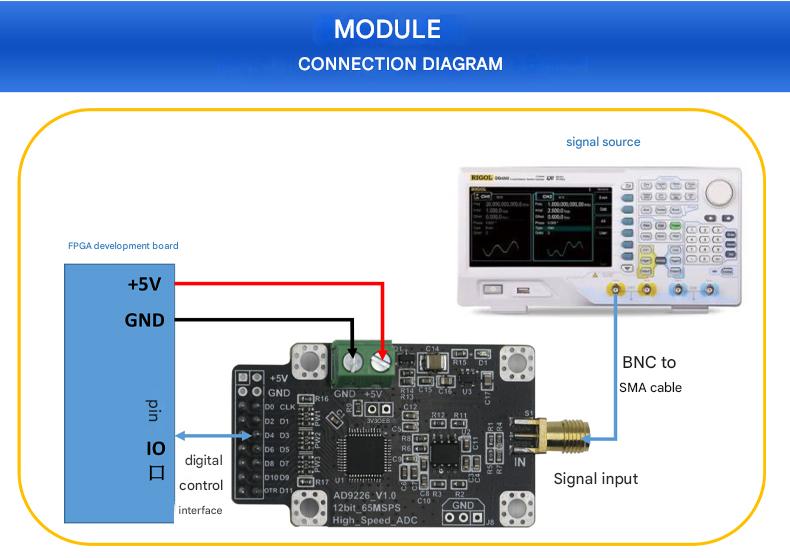

Modul pracuje s napájecím napětím 5V, má vstupní impedanci 50Ω a podporuje vstupní rozsah až 10Vpp (±5V). Analogová šířka pásma je 350 MHz, což zajišťuje přesné vzorkování vstupních signálů při vzorkovací frekvenci 65 MSPS.
Tento modul je široce použitelný pro sběr signálů ze senzorů, vysokorychlostní sběr signálů a podobné aplikace.

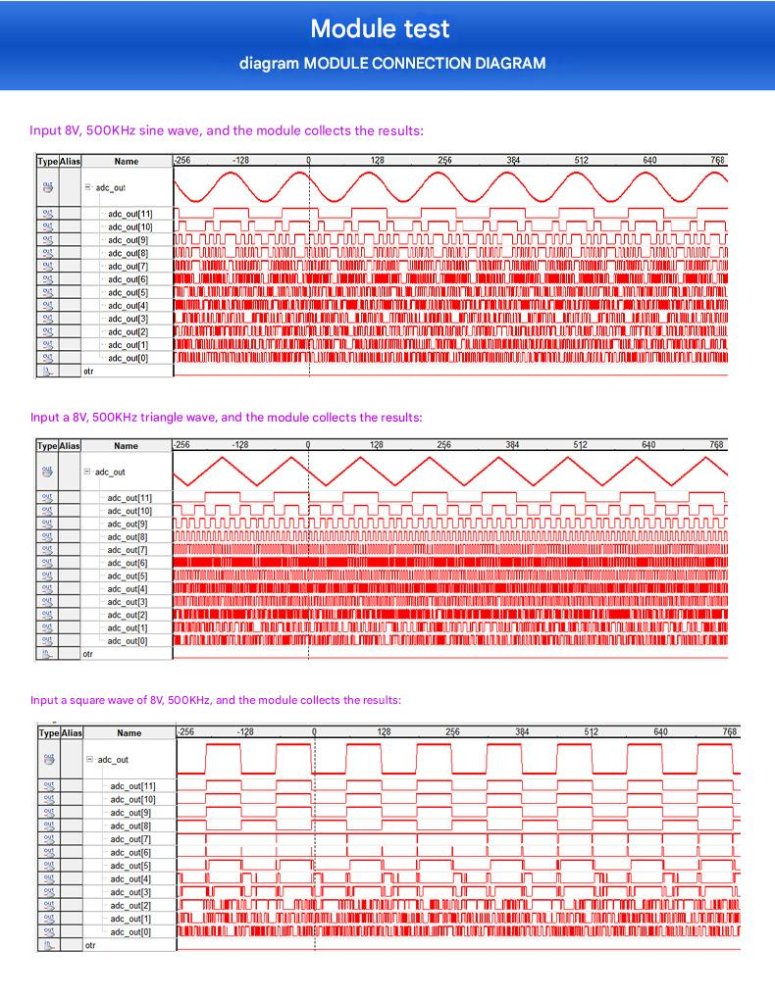

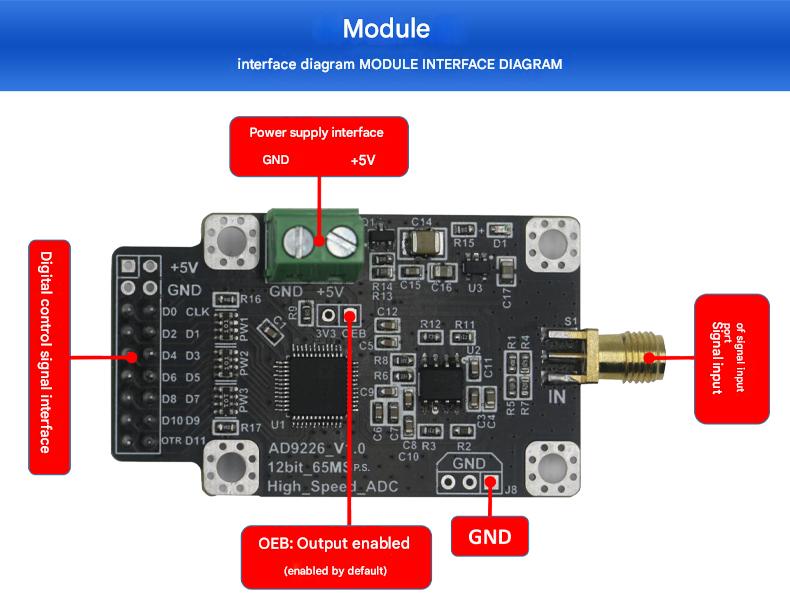

PARAMETRY MODULU
| Název parametru | Hodnota | Poznámka |
|---|---|---|
| Model čipu | AD9226 | |
| Typ modulu | Analogově-digitální převodník | Vysoce rychlostní ADC |
| Napájecí napětí | +5V | Nepřekračujte povolené napětí |
| Vzorkovací frekvence | 65MSPS | |
| Rozlišení ADC | 12 bitů | |
| Vstupní impedance | 50Ω | |
| Vstupní napěťový rozsah | ±5V (10Vpp) | |
| Analogová šířka pásma | 350MHz | |
| Vstupní kanál | Jednopólový | |
| Referenční napětí | Interní 2V | |
| Řídicí napěťová úroveň | 3.3V | |
| Formát výstupních dat | Přímý kód | |
| Programovací jazyk | Verilog | |
| Vývojová platforma | Quartus II 13.0 | |
| Vstupní konektor | SMA | |
| Výstupní režim | Paralelní data | |
| Napájecí konektor | 2,54mm kolíková lišta / šroubová svorka | Výchozí: šroubová svorka |
| Ochrana modulu | Ano | Ochrana proti přepólování napájení |
| Aplikace modulu | Různé | Vysokorychlostní ADC vzorkování, sběr dat |
| Rozměry modulu | 5,5 cm × 3,3 cm | Délka × šířka |
