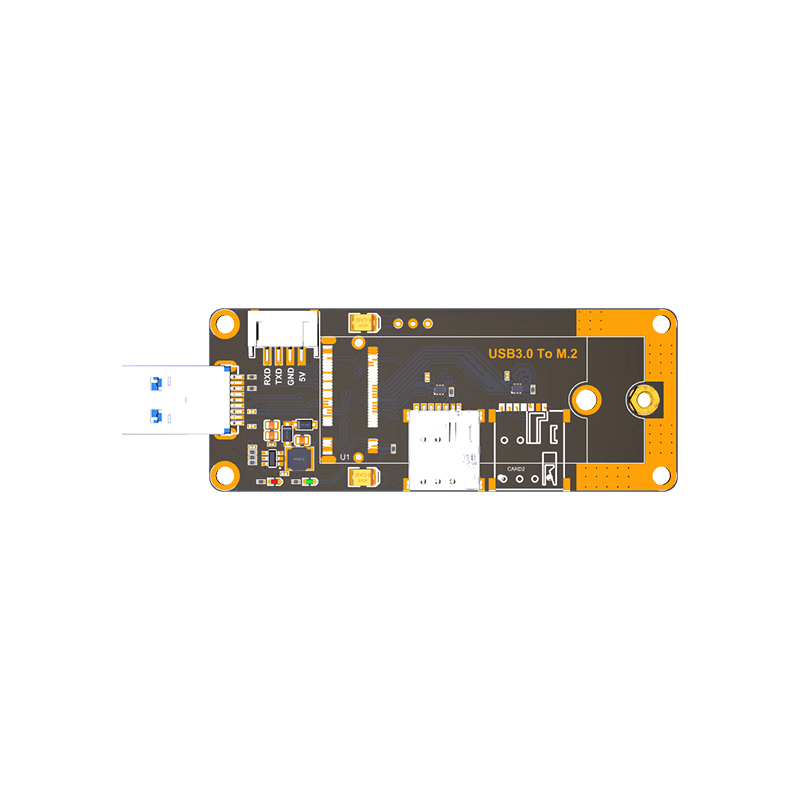

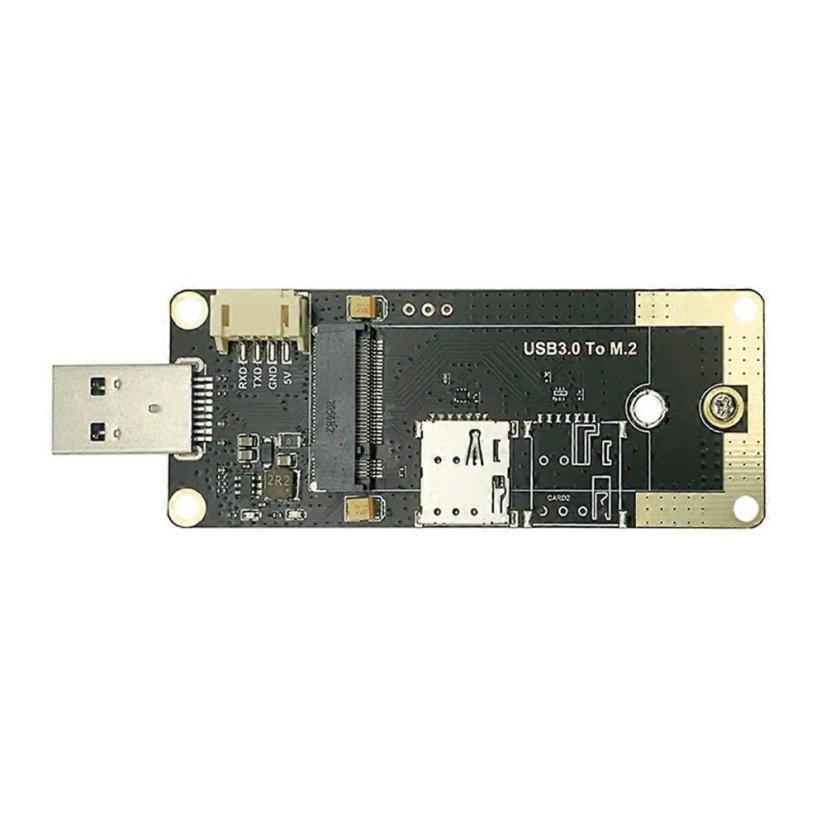

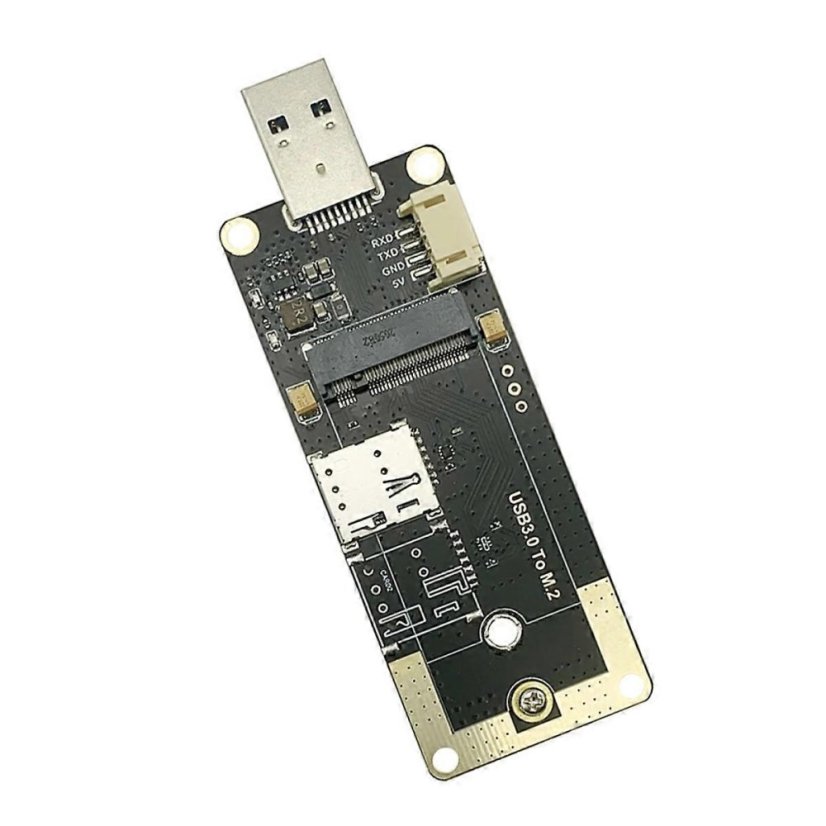

M.2-USB-A je kompaktní dongle adaptér, který převádí rozhraní M.2 (NGFF) Key B na USB rozhraní. Umožňuje snadnou integraci 5G/4G mobilních modulů do zařízení s USB porty. Podporuje moduly Quectel jako RM500Q (5G), EM05, EM06, EM12 (LTE/LTE-A) a podobné modely. Adaptér nabízí okamžité připojení přes USB, slot pro nano SIM kartu, volitelný externí napájecí konektor a sériové piny (UART) pro ladění. Díky malým rozměrům (přibližně 97,3 mm × 32 mm) je velmi přenosný a vhodný pro průmyslové, IoT a vývojové aplikace. Umožňuje vysokorychlostní mobilní broadband v aplikacích jako routery, CPE, OTT boxy, datové karty, průmyslové PDA, bezpečnostní systémy atd. Deska obsahuje rozšířené plošné spoje a pozlacení pro lepší odvod tepla, přesto se pro výkonné M.2 moduly doporučuje dodatečné chlazení.
Klíčové specifikace:
- Podporované moduly: Quectel RM500Q, EM05, EM06, EM12 a kompatibilní 5G/4G moduly M.2 Key B

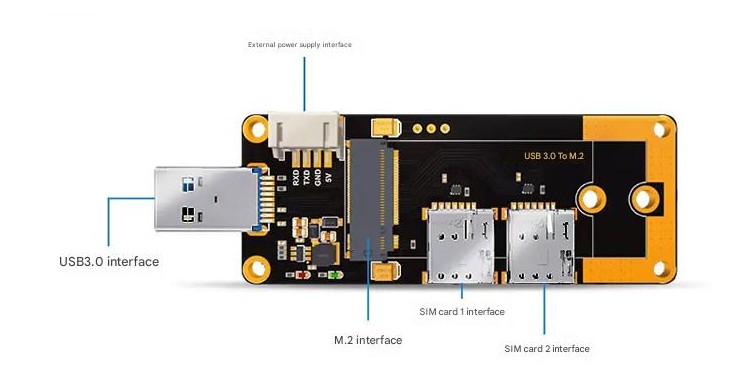

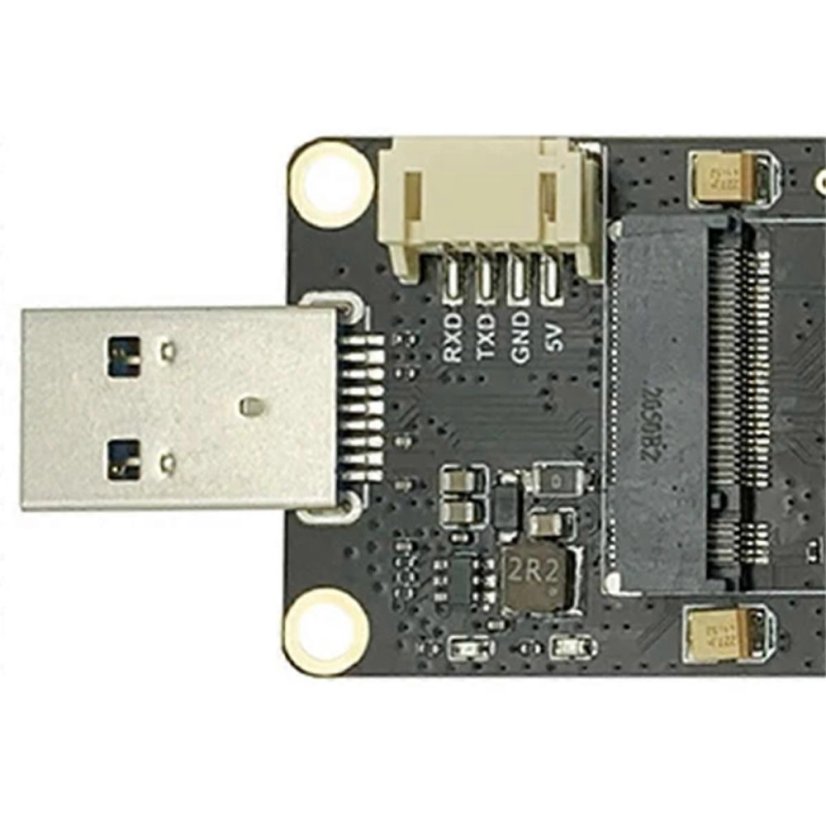

- Rozhraní: USB 3.0 (Type-A samec), patice M.2 Key B, slot nano SIM, externí napájení + sériové piny (5V, GND, TXD, RXD)
- Rozměry (dongle): Přibl. 97,3 mm × 32 mm (kompaktní a přenosný)
- Mechanické detaily: Montážní otvory, USB konektor na jednom konci, slot M.2 uprostřed
- Napájení: Napájeno přes USB (5V), s rezervovaným externím vstupem
- Podpora OS: Windows 7/8/8.1/10, Linux, Android (přes ovladače modulu)
- Aplikace: Průmyslová zařízení, routery, CPE, OTT, datové karty, tablety, zabezpečení, průmyslové PDA
- Výhody: Plug-and-play USB, ultra-malé provedení, podpora více sítí (5G/4G), vysoký poměr cena/výkon, rezervované externí napájení
Tepelný design: Velká plocha měděných spojů a pozlacení na DPS pro šíření tepla. Doporučeno dodatečné chlazení pro oblast tepelných zdrojů M.2 modulu (PA zesilovače, baseband, PMU čipy).
