Přesný analógový teplotní senzor LMT70A ±0.05°C - Pár 2 ks

Přesný analogový senzor teploty ±0.05°C pro párování (pár ze stejné cívky) – rozšiřující deska pár 2ks

LMT70A je ultra malý, vysoce přesný, CMOS analogový teplotní senzor s nízkou spotřebou, s výstupním pinem a s párováním teploty max. 0.1°C pro dva sousední LMT70As, které snímají ze stejné cívky. Možnosti použití senzoru LMT70 zahrnují prakticky jakékoliv snímání teploty, kde jsou vyžadovány nízké náklady, vysoká přesnost a nízká spotřeba energie, jako jsou senzorové uzly pro IoT (tzv. internet věcí), lékařské teploměry, vysoce přesné přístroje a zařízení napájená bateriemi. Senzor LMT70A je také vynikající náhradou za senzory RTD a přesné termistory NTC/PTC a je ideálním řešením pro aplikace měření energie, které vyžadují výpočet přenosu tepla.

Vlastnosti:

• Přesnost: ±0.05°C (typ.) nebo ±0.13°C (max.) od 20°C do 42°C; ±0.2°C (max.) od -20°C do 90°C; ±0.23°C (max.) od 90°C do 110°C; ±0.36°C (max.) od -55°C do 150°C
• Velký rozsah teplot: −55°C až 150°C
• Párování dvou sousedních senzorů LMT70A na pásce nebo cívce: 0.1°C (max.) při 30°C
• Zcela lineární analogový teplotní senzor
• Výstupní strmost NTC: -5.19 mV/°C
• Výstupní On/Off spínač s RDS na < 80 Ω
• Velký rozsah napájení: 2.0 V až 5.5 V
• Nízkonapěťový proud: 9.2 µA (typ.) 12 µA (max.)

Technické informace:

• Produktová řada: Texas Instruments LMT70A

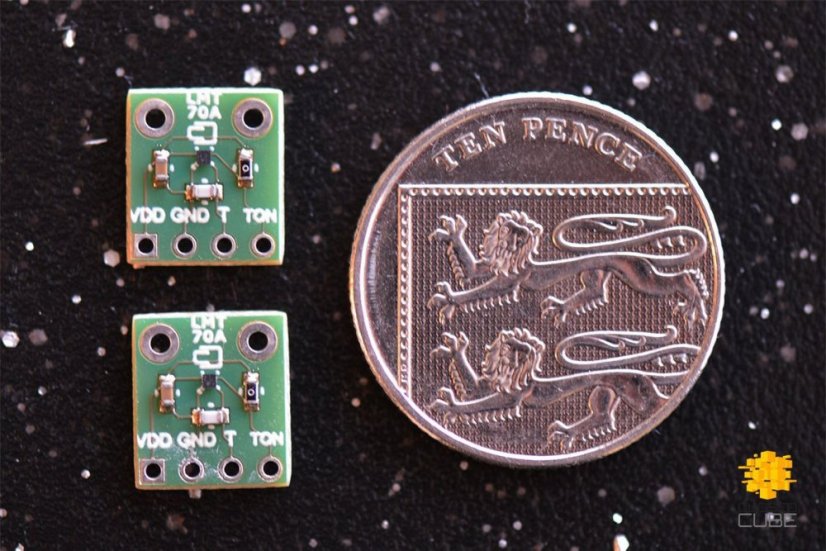

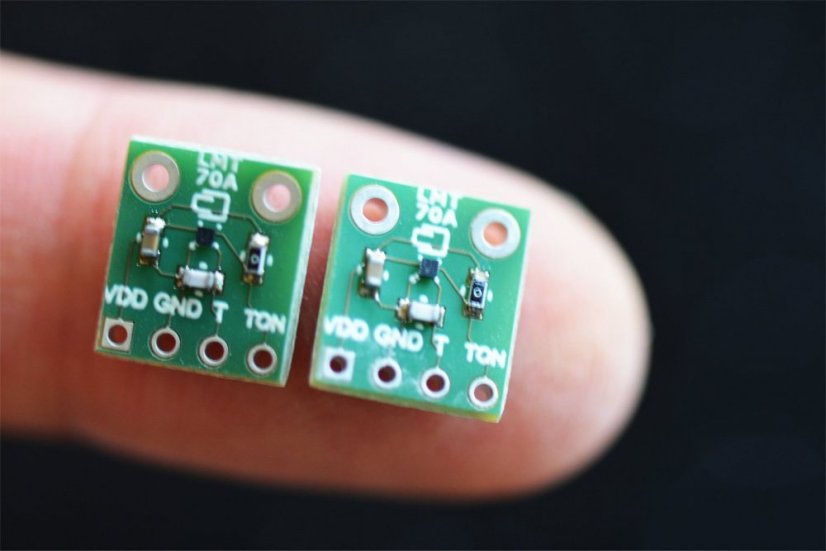

• Velikost PCB: 10 x 11 mm
• V současné době se jedná o naše nejmenší rozšíření s nejmenším komponentem (<1mm) umístěným na desce: ultra malý 0.88 mm podle 0.88 mm 4-bump WLCSP (DSBGA)
• Navrženo a vyrobeno v Londýně, Velká Británie

Dokumenty:

• Dokumentace
• Technický list
