Ovladač motoru AQMH3615NS 12-36V 15A.

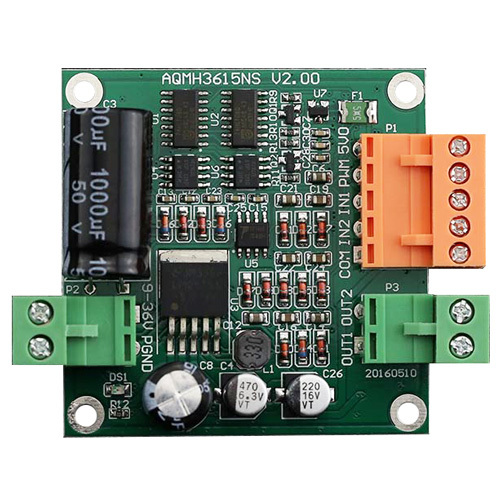

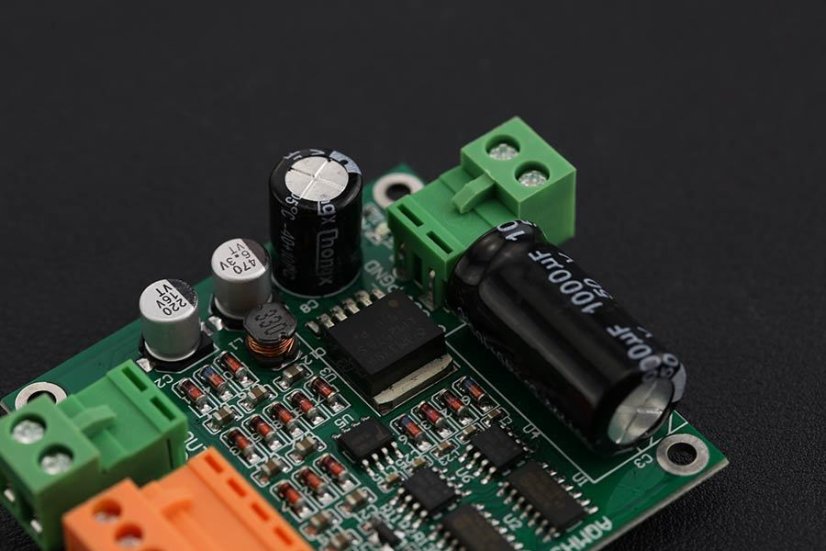

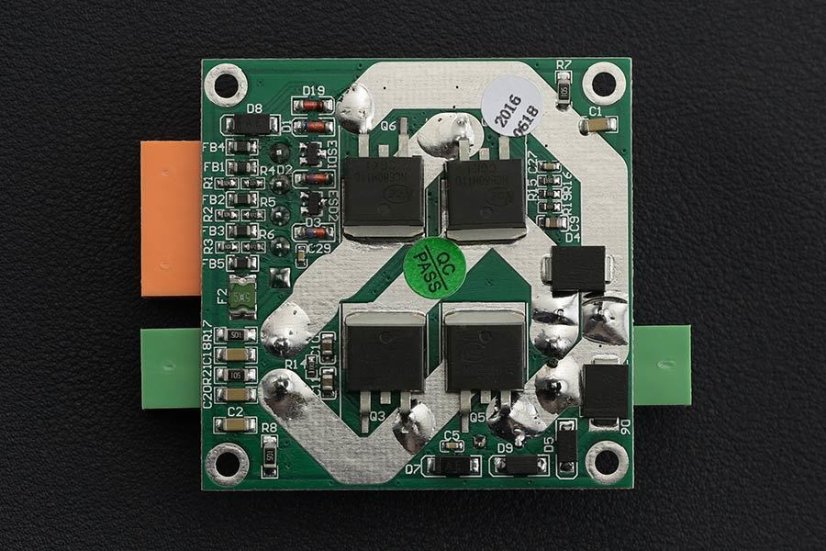

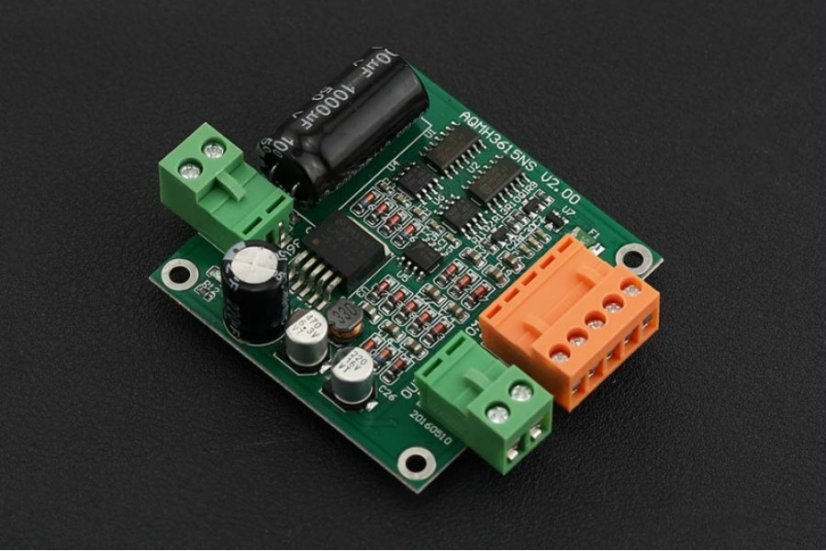

Jednosměrný ovladač DC motoru AQMH3615NS 12-36V 15A

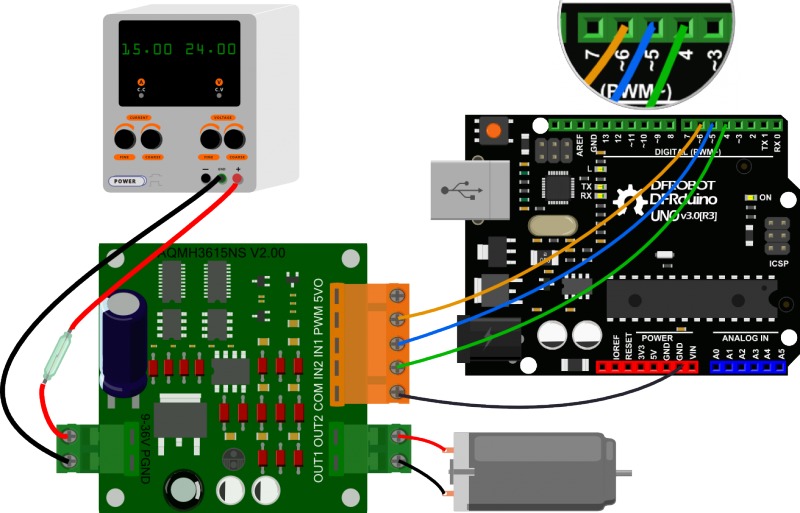

Jedná se o velmi malý ovladač stejnosměrného motoru pro projekty s omezenými možnostmi. Imponující IC - LM2575 zajišťuje u tohoto ovladače výkonný pohon motorů 36V @ 15A. Funkce UVLO (Under-Voltage Latch-Out – obvod reagující na podpětí vypnutím výstupu) zajišťuje bezpečnou ochranu vašeho systému. Kromě toho je také k dispozici 5V výstup pro Arduino nebo jakékoli jiné zařízení, jehož rozhraní je ESD chráněno (elektrostatický výboj).

SPECIFIKACE:

• Model: AQMH3615NS
• Napájení: DC 12 ~ 36 V
• Limit napájení: 6.5 ~ 40 V
• Úroveň řídicího signálu (kompatibilní 3.3V/5V)
• Vysoký: DC 2.0 ~ 5.5 V
• Nízký: DC0 ~ 0.8 V
• Maximální nepřetržitý provozní proud:
• 12A (bez odvodu tepla)
• 15A (s jednoduchým odvodem tepla)
• 20A (s výkonným odvodem tepla/chladicí systém)
• Špičkový proud: 110 A
• Kontrola rychlosti: PWM
• Minimální platná šířka pulzu: 200 ns
• Maximální výstupní proud @5V: 500 mA
• Pracovní teplota: -25 ~ 85 °C
• Montážní otvor: M3
• Rozměry (délka * šířka * výška): 55 * 55 * 20 (mm)/ 2.165 * 2.165 * 0.787 (palce)
• Hmotnost: 42g

OBSAH BALENÍ

• 1x 15A jednosměrný ovladač motoru
• 1x silikonová podložka
• 4x měděný sloup + matice
• 1x potenciometr
