BC-04 RS232 na PC přes Bluetooth modul

RS232 na PC přes Bluetooth modul - bezdrátový převodník

Tato deska umožňuje bezdrátové nahrazení tradičního připojení pomocí sériového kabelu. Instalace je jednoduchá a nevyžaduje rozsáhlé změny v původním řešení.

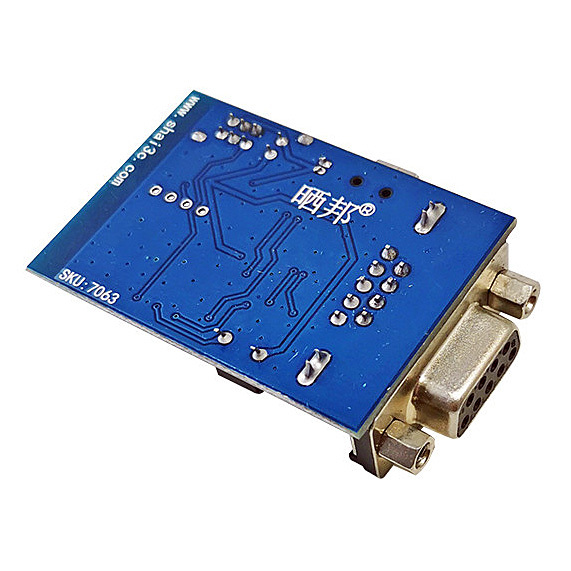

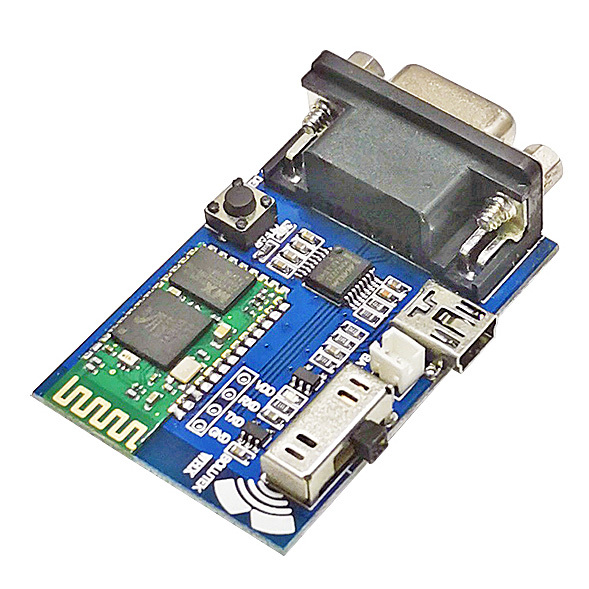

Bluetooth-Serial deska obsahuje modul Bolutek BLK-MD-BC04-B (umístěný v pravém dolním rohu). Disponuje DB9 konektorem pro RS232 a používá USB kabel pro standardní 5V napájení.

Funguje s jakýmkoli zařízením s Bluetooth pomocí standardních ovladačů Windows. Proces párování je velmi jednoduchý. V režimu slave se modul Bolutek zobrazuje jako další Bluetooth zařízení v počítači a přednastavený párovací kód je 1-2-3-4. Po spárování poskytuje standardní Bluetooth profily pro sériový port (SPP) a vytváří virtuální COM porty.

Hlavní funkce:

• Používá standardní Bluetooth komunikační protokoly bez potřeby instalace ovladačů pro Windows či Linux.
• Jednoduché použití bez pokročilých technických znalostí.
• CSR Bluetooth čip podporuje standard Bluetooth 2.1 s vylepšeným BER poměrem a automatickým skákáním frekvence.
• Uživatel může pomocí AT příkazů konfigurovat parametry desky, jako jsou bps, BT jméno apod.
• Podporuje Bluetooth profily pro sériové porty (SPP).
• Přenosný výkon odpovídá standardu Bluetooth Class2 s vestavěnou vysoce citlivou anténou, komunikační vzdálenost až 15 metrů, i skrz zdi.
• Mini USB napájecí adaptér.
• RESET tlačítko pro vymazání spárovaného zařízení z adaptéru pro připojení nového Bluetooth zařízení.

Technické údaje:

• Implementované standardy: Bluetooth SIG v2.1 + EDR
• Bluetooth protokol: Bluetooth profily pro sériový port (SPP)
• Rozhraní: RS232 DB9

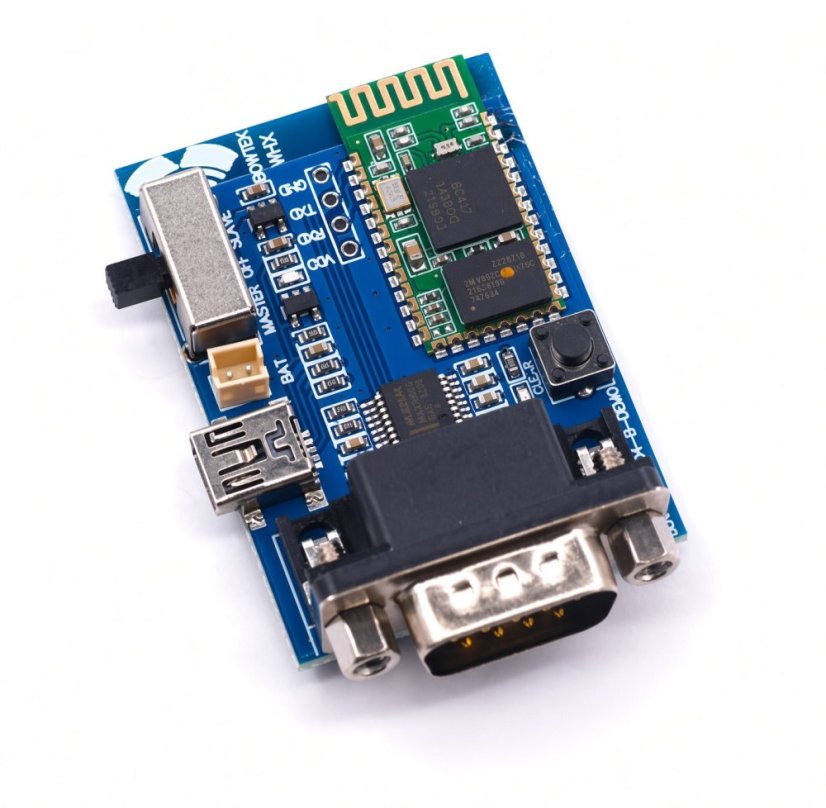

  • male

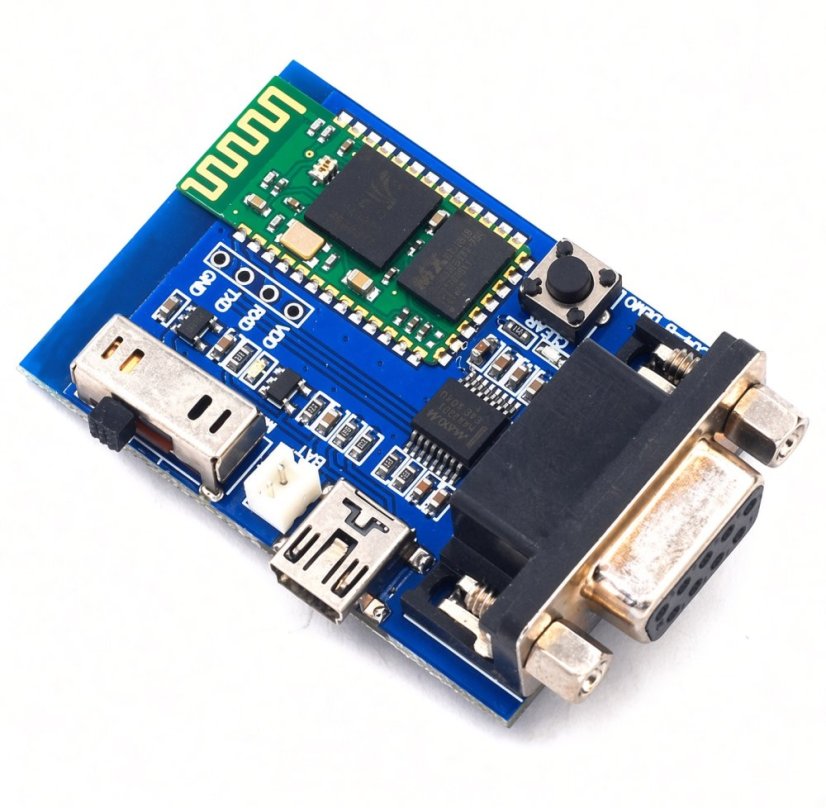

  • female
• Komunikační rychlost: 1200,2400,4800,9600,19200,38400,57600,115200,230400,460800,921600,1382400 bps
• Modulace: 2.4G ISM přímé skákání frekvence (FHSS)
• Komunikační vzdálenost: 15 metrů v otevřeném prostoru, úroveň Class 2
• Přenosový výkon: 4 dBm
• Citlivost přijímače: -79 dBm
• Provozní napětí: 5V
• Pracovní proud / proud při vypnutí: 40mA/1,6mA (obvyklá hodnota)
• Provozní okolní teplota / skladovací teplota: -10-50 °C / -20-80 °C
• Rozměry: 56,5mm * 38,5mm * 14,5mm

Návod k použití:

Význam LED:
svítí – navázáno spojení (COM otevřen)
pomalu bliká – režim SLAVE
rychle bliká – režim MASTER
Heslo při případném párování: 1234

Datový přenos PC <=> BT:
přepínač SLAVE
napájení +5V z konektoru BAT (nikoliv USB)
propojení CAN9 pomocí přímého kabelu (nekřížit RX/TX)
po navázání spojení svítí modrá LED (jinak bliká)
základní přenos 9600Bd 8N1 (pro změnu nutno nastavit přes AT+BAUD)

Připojení RS-232 na konektor CAN9F
Pro připojení pozor, RX není na pinu 2, ale na pinu 4!
pin 5 – 0V
pin 4 – RX
pin 3 – TX

Příklad SLAVE režimu, přenos dat mezi COMy:
1. Připojte napájení do USB mini konektoru (rozsvítí se rudá LED)
2. Připojte konektor CAN9F k PC do vybraného nainstalovaného COMu (piny 3 (TX), 4 (RX), 5 (0V))
3. Přepněte přepínač do režimu SLAVE (bliká modrá LED)

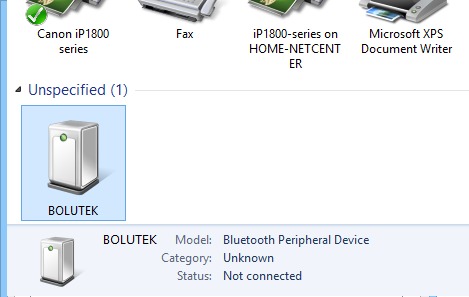

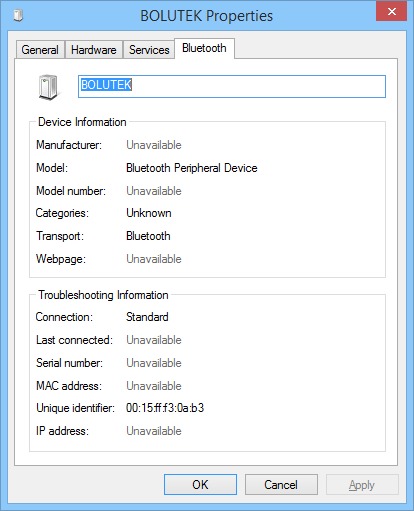

4. V zařízeních OS vyhledejte a přidejte modul BT modul (Bolutek). Heslo pro spárování:1234.

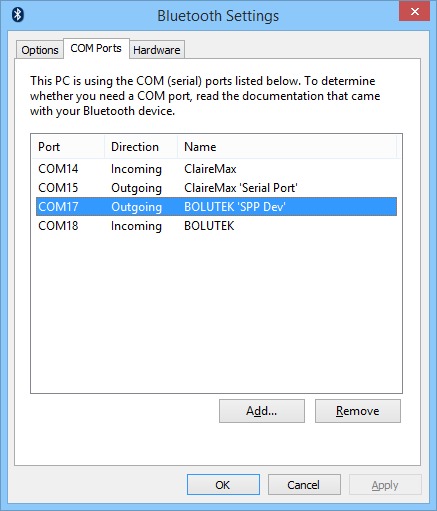

5. Po nainstalování v záložce služby povolte sériový port SSP
6. Po připojení COMu SSP svítí modrá LED, můžete přenášet data (default, 9600Bd, 8, N, 1)
