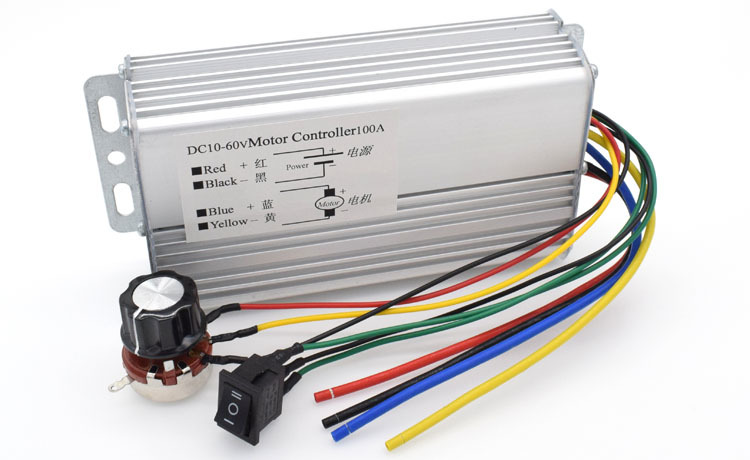

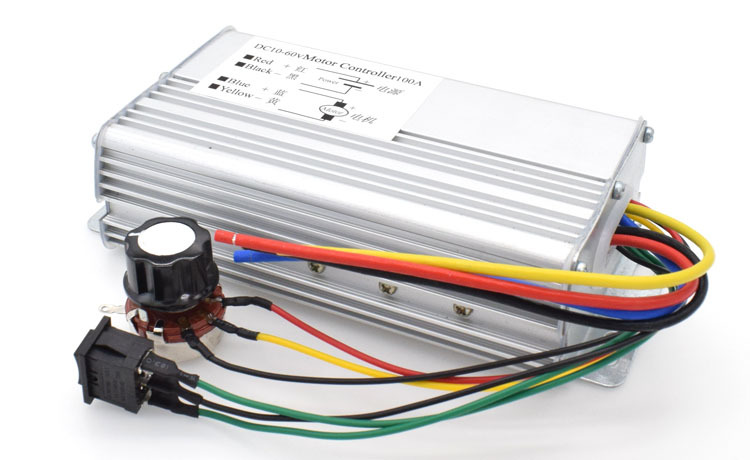

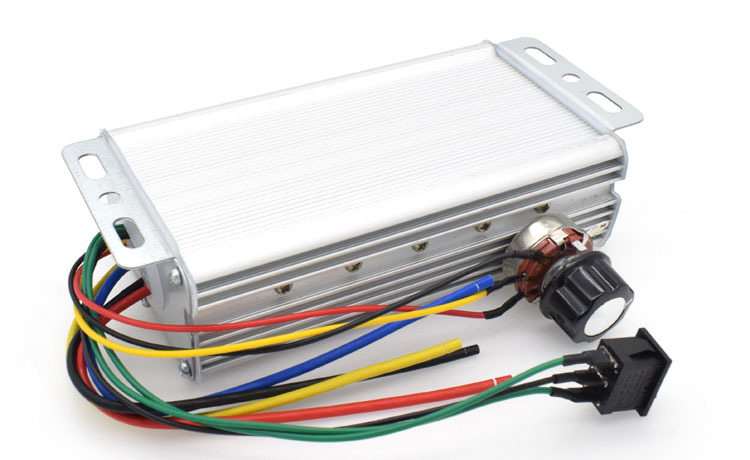

BLH-60100 10-60V 100A DC Obousměrný regulátor otáček

BLH-60100 10-60V 100A obousměrný regulátor otáček pro stejnosměrné DC motory

Impulsní obousměrný PWM regulátor (PWM driver) pro DC motory. Pracovní napětí v rozsahu od 10 do 60 V, maximální proud 100A. Nastavitelný výkon – potenciometrem.

• Model: BLH-60100
• Napájení: 10V-60V DC
• Obousměrný
• Regulace proudu: 0.01 - 100A
• Maximální výstupní proud: 100A
• Trvalý výkon: 4000W/70A
• Nadproudová ochrana: 80A
• PWM Frekvence: 15kHz
• Klíčovací poměr: 0-100%
• Ochrana proti přepólování
• Rozměry DPS: 150mm*85mm*45mm
• Průměr knoflíčku: 12 mm
• Není stavebnice!

Uvnitř je 12ks G20E100CTW (20A@100V), namontovaných na docela tlustém chladiči.

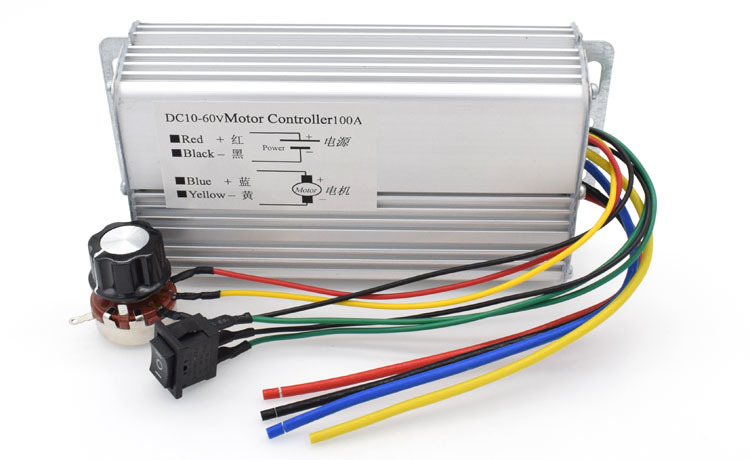

Návod na připojení:

černá - napájení (-)
červená - napájení (+)
modrá - motor (-)
žlutá - motor (+)
