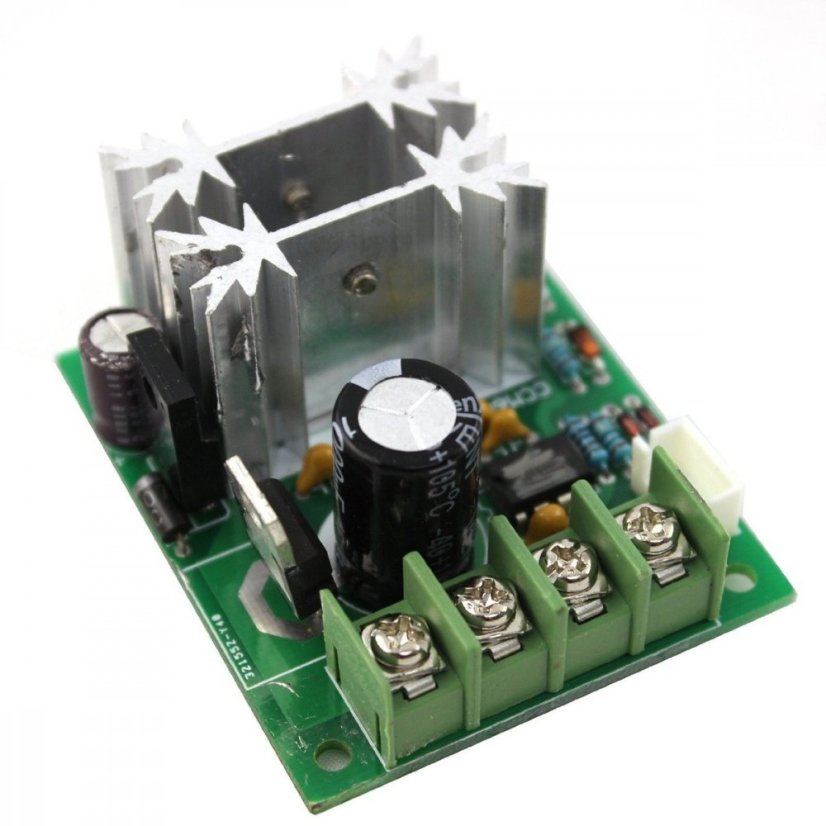

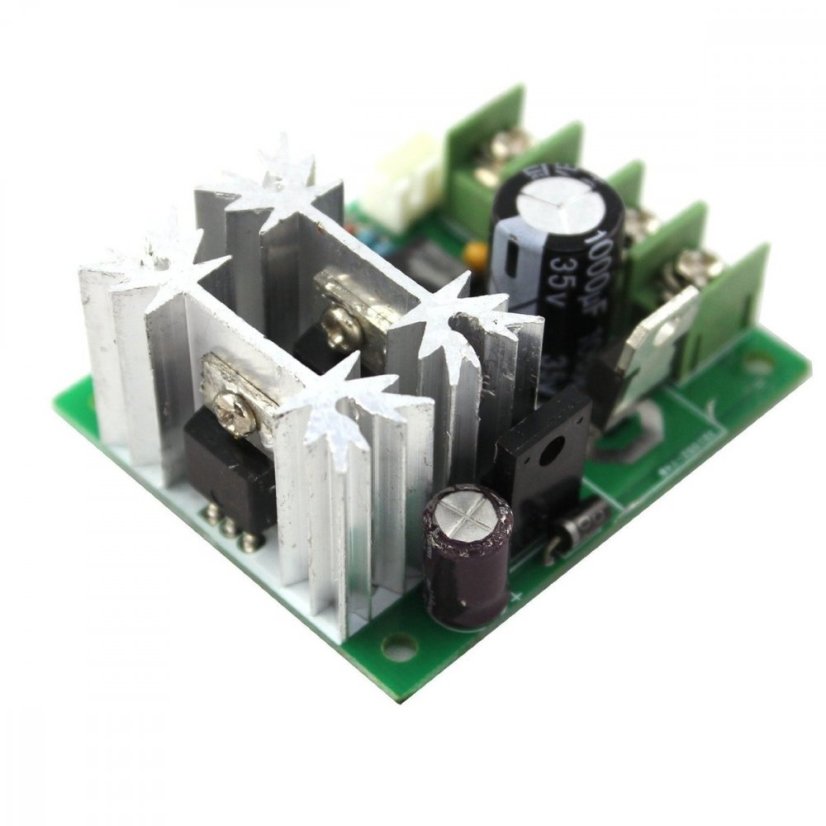

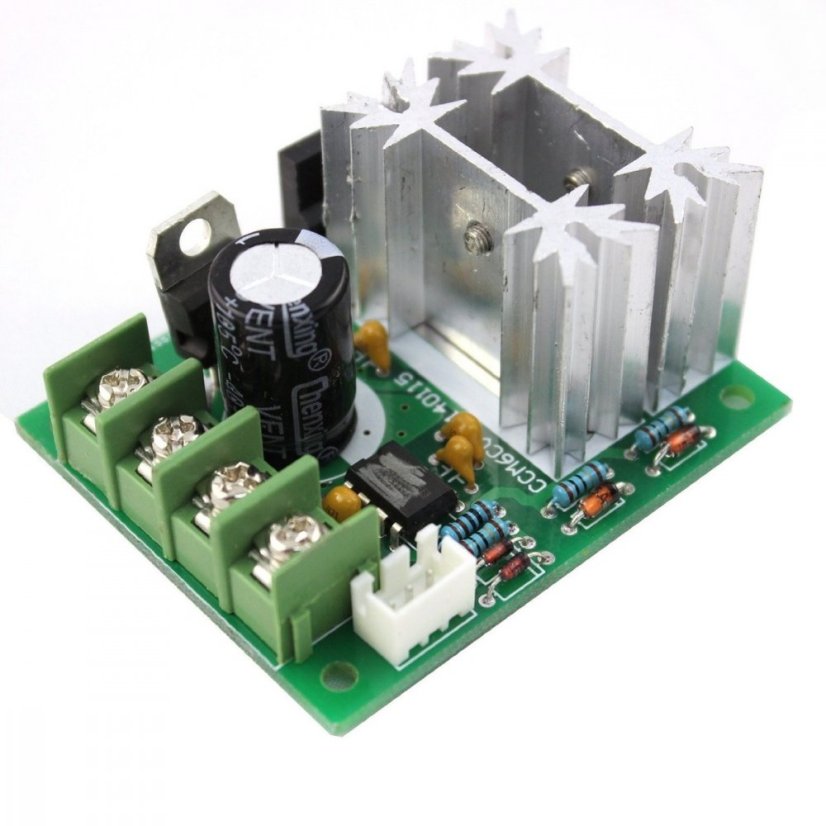

CCM6C PWM 6V-24V 10A Regulátor Otáček pro Stejnosměrné Motory

CCM6C PWM 6V-24V 10A Regulátor Otáček pro Stejnosměrné Motory

Slouží pro regulaci zdrojů světla (mimo žářivky a úsporné žárovky), otáček motorů (mimo jednofázové asynchronní s kondenzátorem).

• Model: CCM6C
• Napájení: 6V-24V DC
• Regulace napětí: 0.01 - 200W /24V 200W, 12V 120W, 6V 60W
• Maximální výkon: 10A pracovní  / 20 max
• PWM Frekvence: 21khz
• Klíčovací poměr: 5 -100%
• Rozměry DPS: 5cm x 6cm x 3.8cm.

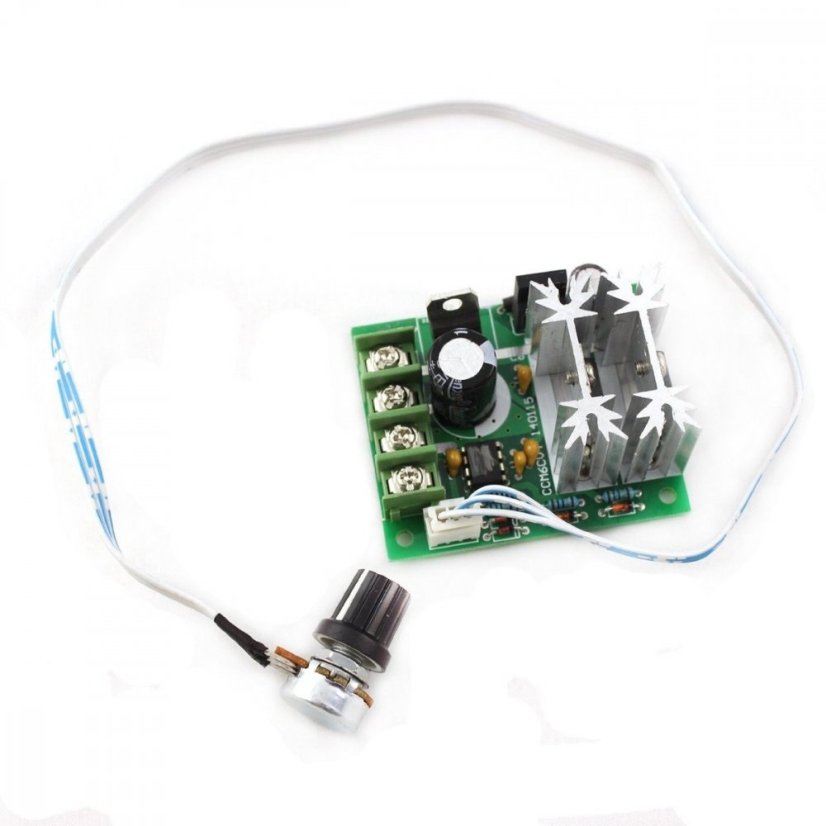

• Průměr knoflíčku: 19 mm
• Délka kabelu: 40 cm

POZOR! Regulátor není chráněn protipřepólování napájecího napětí výkonového obvodu.

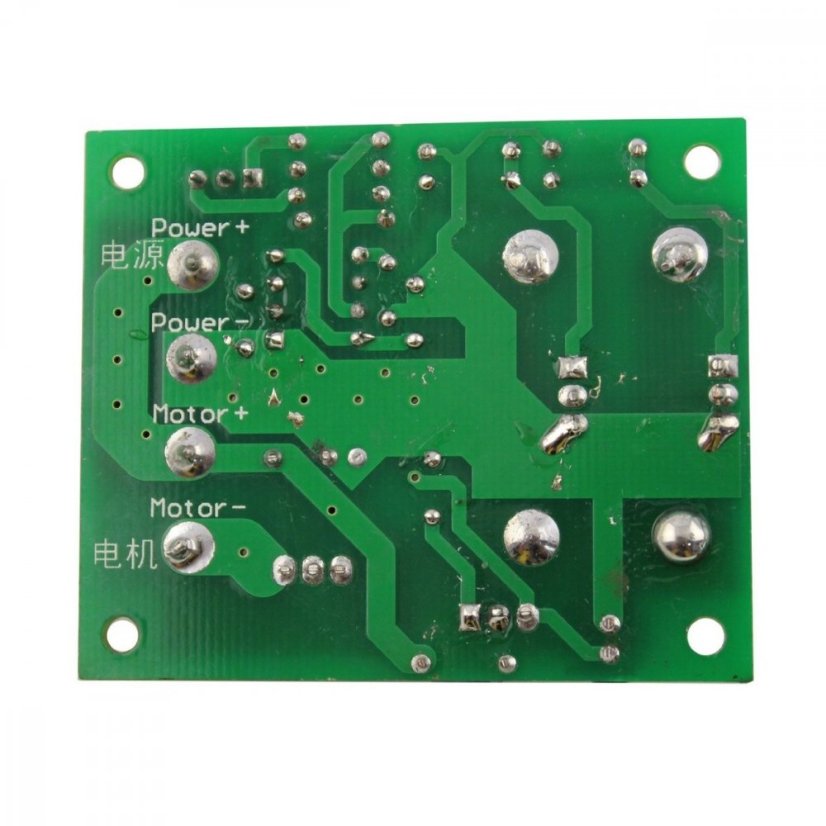

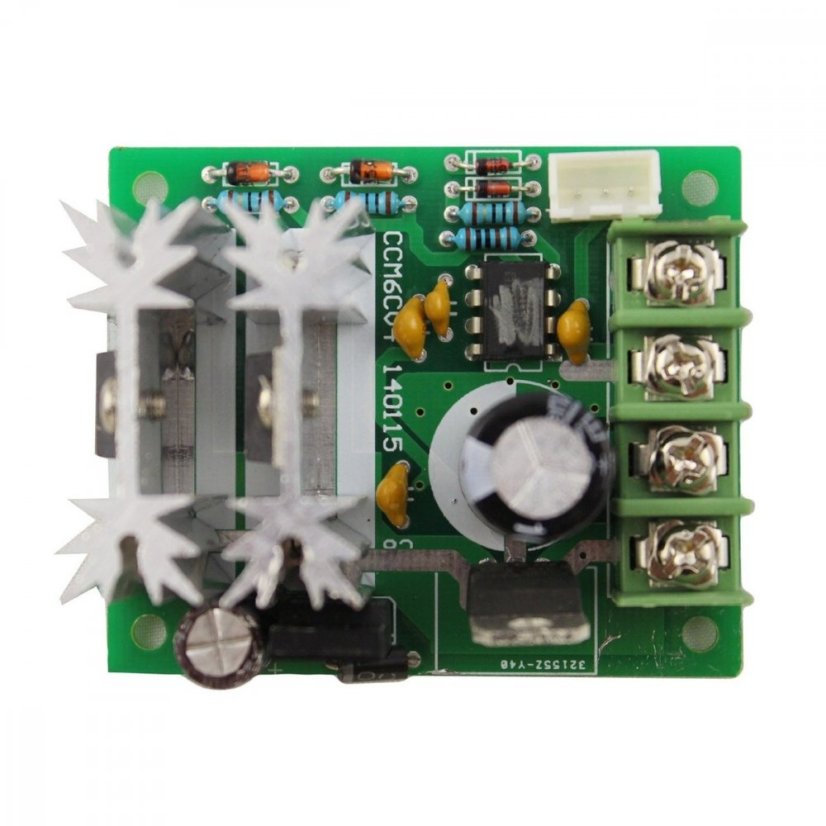

 Elektronické součástky na PCB:

• 2x L2203N - Power MOSFET (Vdss=30V, Rds(on)=7.0mohm, Id=116A)
• KIA 7805 - THREE TERMINAL POSITIVE VOLTAGE REGULATOR
• STPS30H100CT - High voltage power Schottky rectifier 30 AMPERES 100 VOLTS
• NE555p - Texas Instruments precision timier
