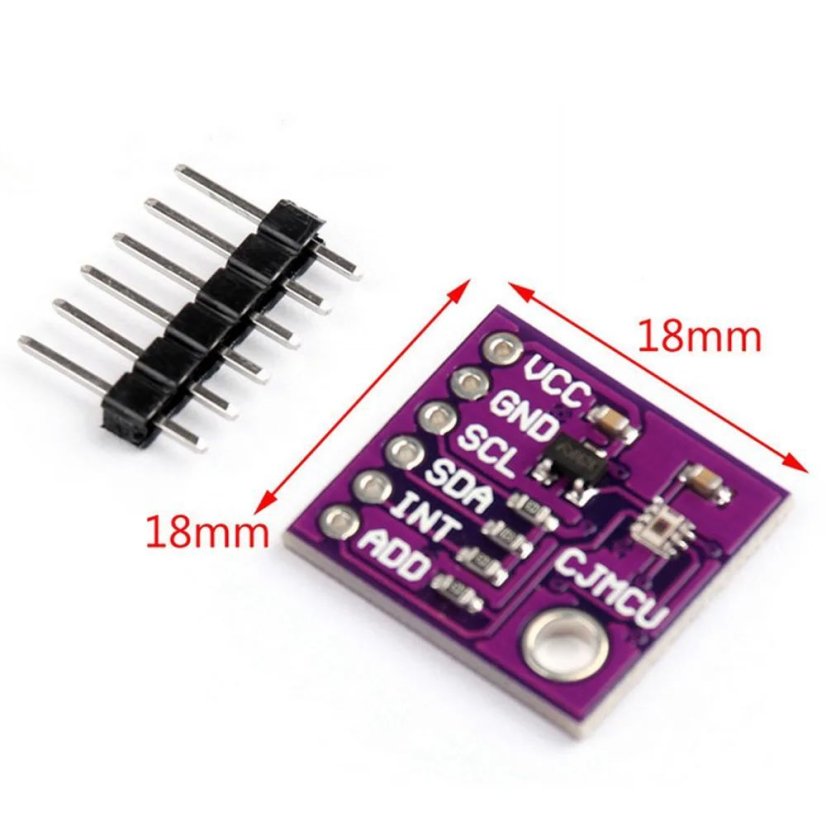

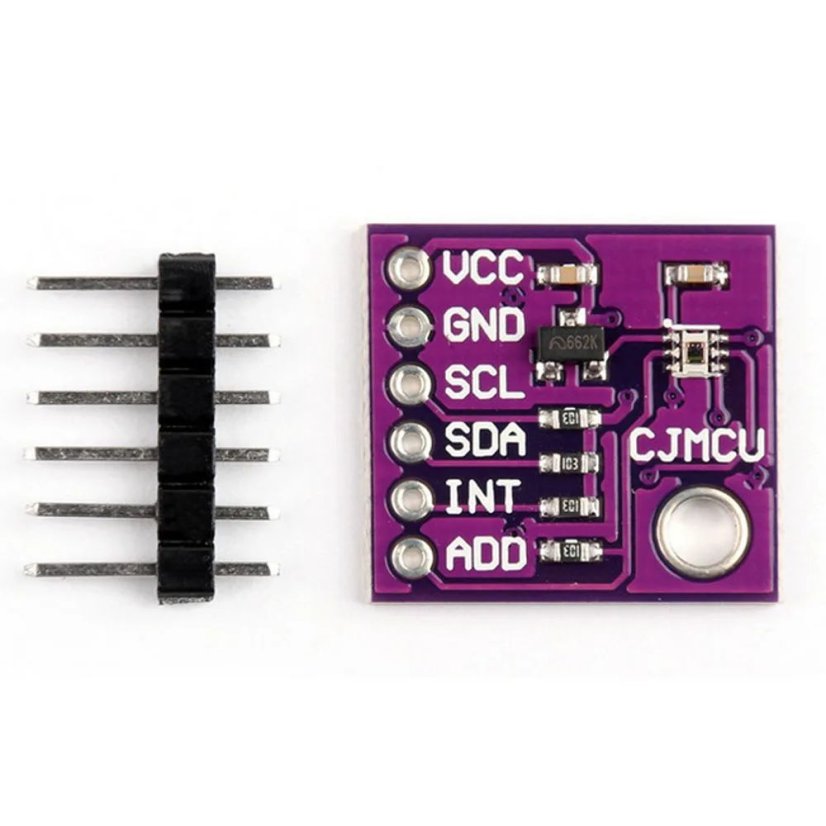

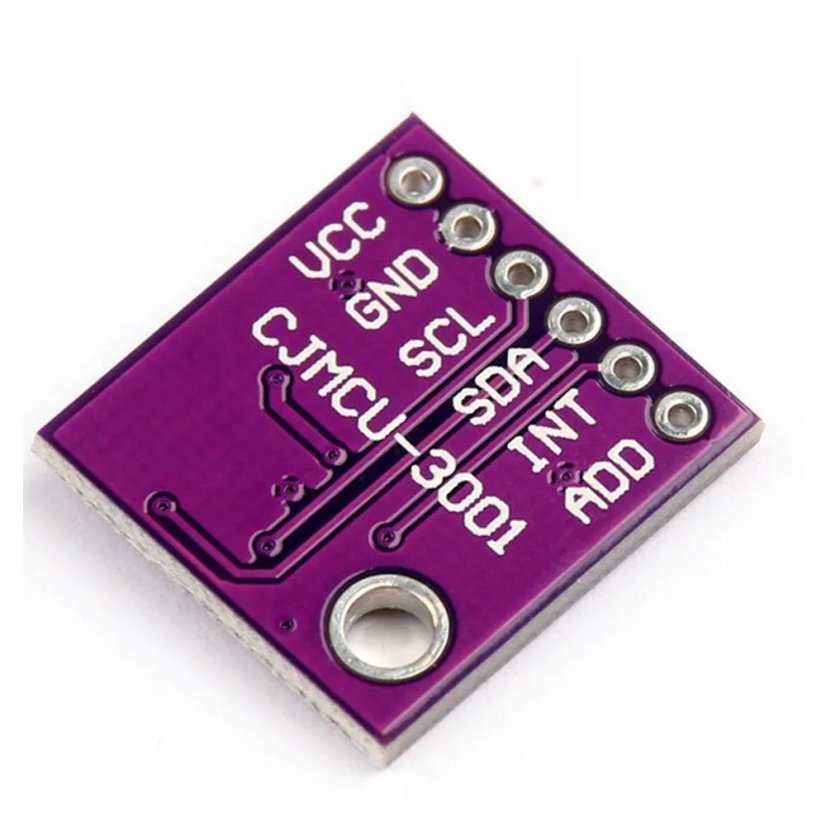

CJMCU-3001 OPT3001 Digitální senzor okolního osvětlení (ALS)

Digitální senzor okolního osvětlení (ALS) OPT3001 s velmi precizní odezvou srovnatelnou s lidským okem - rozšiřující deska

OPT3001 je senzor, který měří intenzitu viditelného světla. Spektrální odezva senzoru velmi blízce odpovídá fotooptické odezvě lidského oka a nabízí významné potlačení infračervené složky.

Senzor OPT3001 je jednočipový luxmetr, který měří intenzitu světla tak, jak jej vidí lidské oko. Precizní spektrální odezva a výrazné potlačení IR v zařízení umožňuje senzoru OPT3001 přesně změřit intenzitu světla bez ohledu na zdroj světla. Silné potlačení IR také pomáhá zachovat vysokou přesnost i při umístění senzoru pod tmavým sklem, což je v průmyslovém designu často vyžadováno z estetických důvodů. Tento senzor je ideální pro systémy, které vytvářejí lidské vjemy na bázi světla a představuje vynikající náhradu za fotodiody, fotorezistory a jiné senzory okolního osvětlení s nižší podobností k odezvě lidského oka a s nižším potlačením IR.

Měření lze provádět v rozmezí od 0.01 lux až po 83k lux bez nutnosti manuální volby plného rozsahu díky vestavěné funkci automatického nastavení plného rozsahu. Tato funkce umožňuje měření světla s efektivním dynamickým rozsahem přes 23 bitů.

Digitální provoz je flexibilní pro integraci do systému. Měření lze provádět průběžně nebo jednorázově. Systém řízení a přerušení nabízí autonomní provoz, který umožňuje uspat procesor v době, kdy senzor vyhledává příslušné aktivační události hlášené prostřednictvím přerušovacího pinu.

Nízká spotřeba energie a nízké napájecí napětí senzoru OPT3001 zvyšuje životnost baterie v systémech napájených bateriemi.

Vlastnosti:

• Přesné optické filtrování srovnatelné s lidským okem: potlačuje > 99% IR (typ.)
• Funkce automatického nastavení plného rozsahu zjednodušuje software a zajišťuje správnou konfiguraci
• Měření: 0.01 lux až 83k lux
• 23-bitový efektivní dynamický rozsah s automatickým zorným úhlem
• 12 binárně váhovaných nastavení plného rozsahu: < 0.2% (typ.) odpovídající mezi rozsahy
• Nízký provozní proud: 2 µA (typ.)
• Rozmezí provozní teploty: –40°C až +85°C
• Velký rozsah napájení: 1.6 V až 3.6 V
• 5.5-V tolerance I/O
• Flexibilní systém přerušení
• I2C rozhraní s adresou I2C, 0x44 nebo 0x45 (přednastaveno pomocí nulového rezistoru)

Technické informace:

• Model: CJMCU-3001
• Produktová řada #: Texas Instruments OPT3001
• Typ vstupu: světlo
• Výstupní rozhraní: I2C
• Spectral Highlights: odezva lidského oka
• Špičková spektrální citlivost: 550nm
• Spektrální šířka pásma: 460nm-655nm
• Rozsah napájení: 1,6-3,6V
• Klidový proud: 2uA (max)
• Rozměry PCB: 18mm x 18mm
