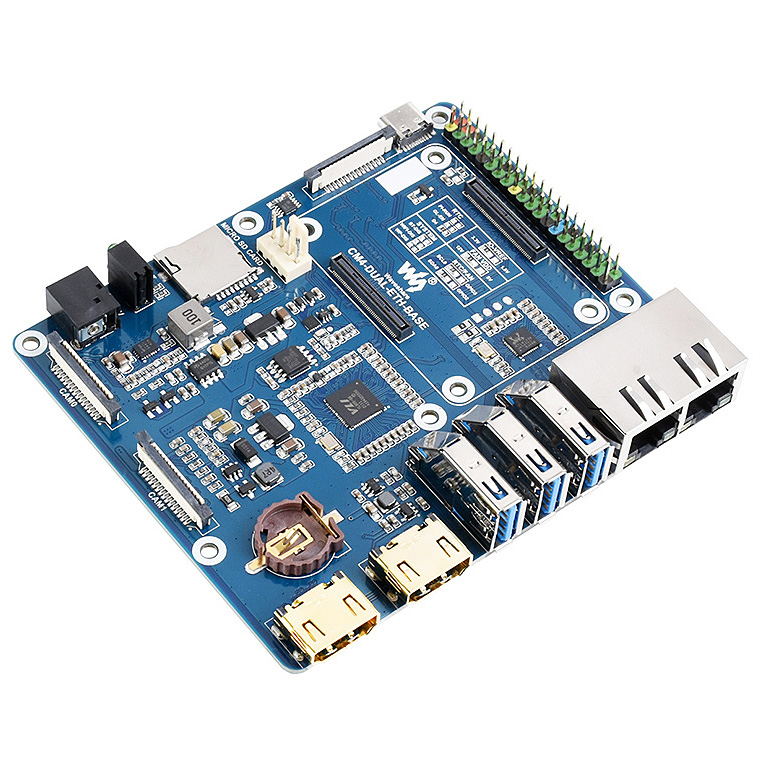

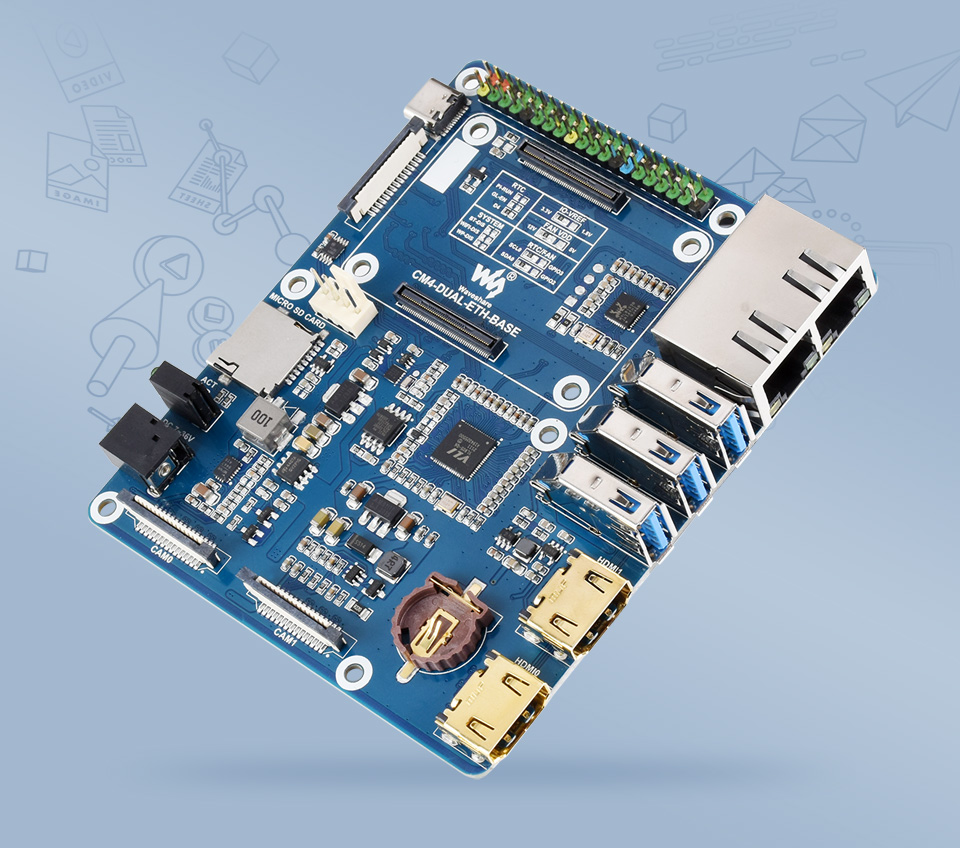

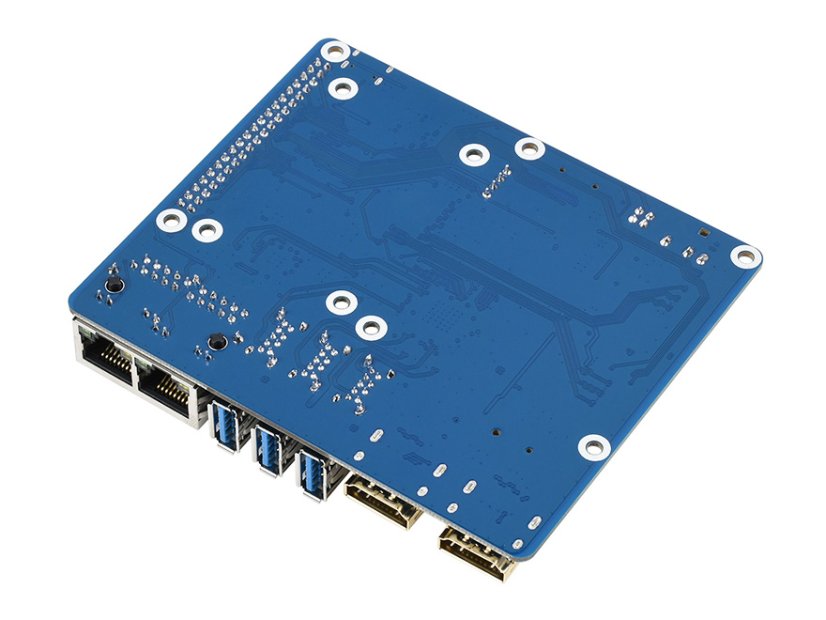

CM4-DUAL-ETH-BASE Raspberry Pi Compute Module 4 base board

CM4-DUAL-ETH-BASE Raspberry Pi Compute Module 4 base board

CM4-DUAL-ETH-BASE je základní deska, kterou lze použít s Raspberry Pi Compute Module 4 a podporuje napájení 7~36V DC. Má tři USB3.2 porty, dva gigabitové ethernetové porty a je vhodná pro scénáře vyžadující více síťových portů, například pro softwarový routing.

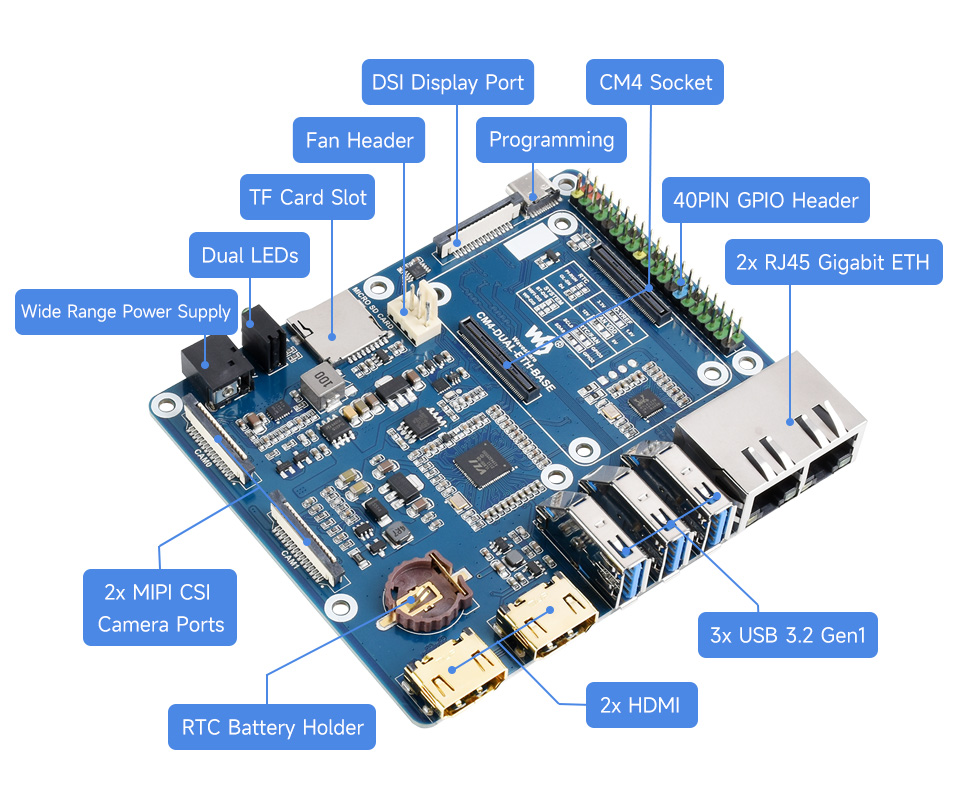

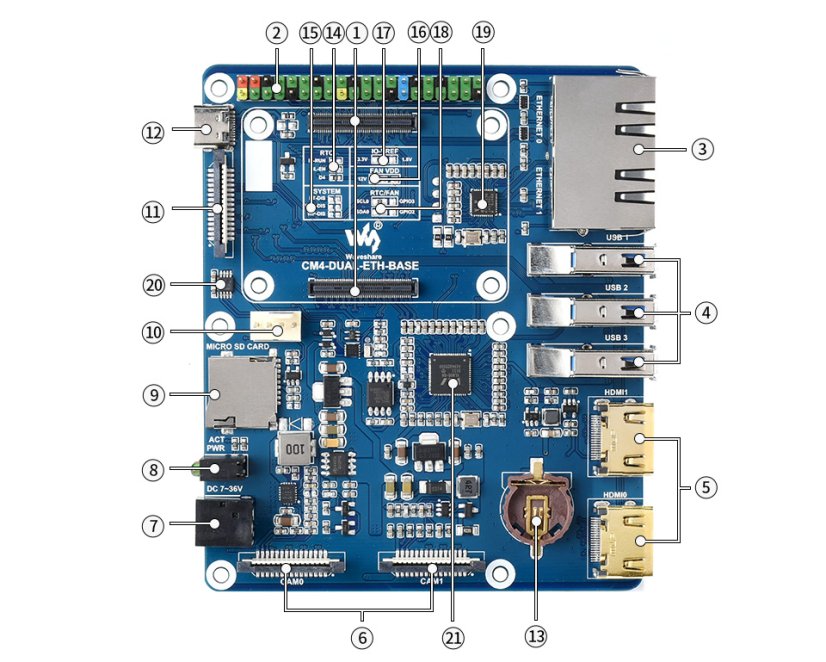

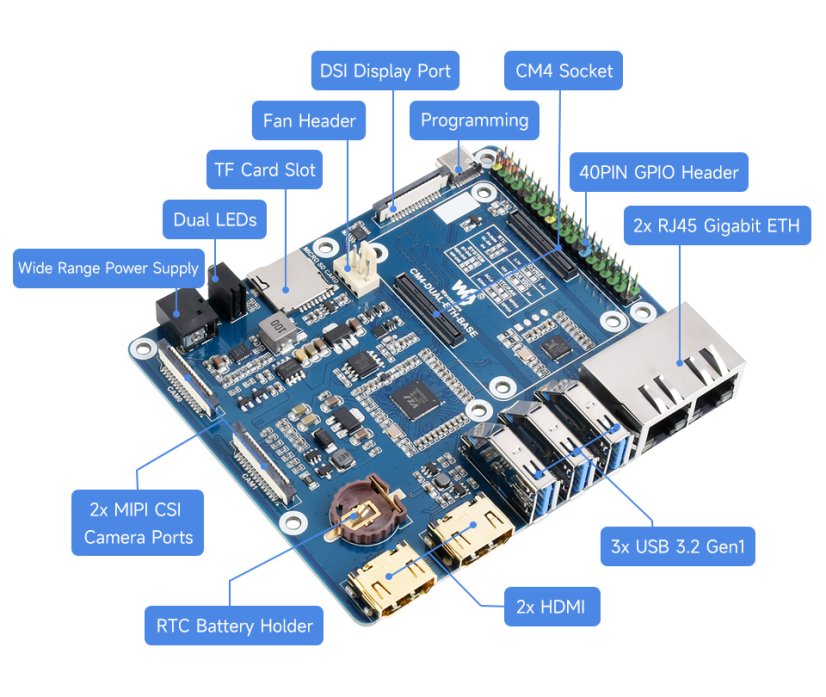

Specifikace:

• Model: CM4-DUAL-ETH-BASE rev3 (SKU: 19838)
• CM4 socket: Vhodný pro všechny varianty Compute Module 4
• Ethernet: Dva gigabitové ethernetové porty RJ45
• USB: USB 3.2 Gen1 × 3

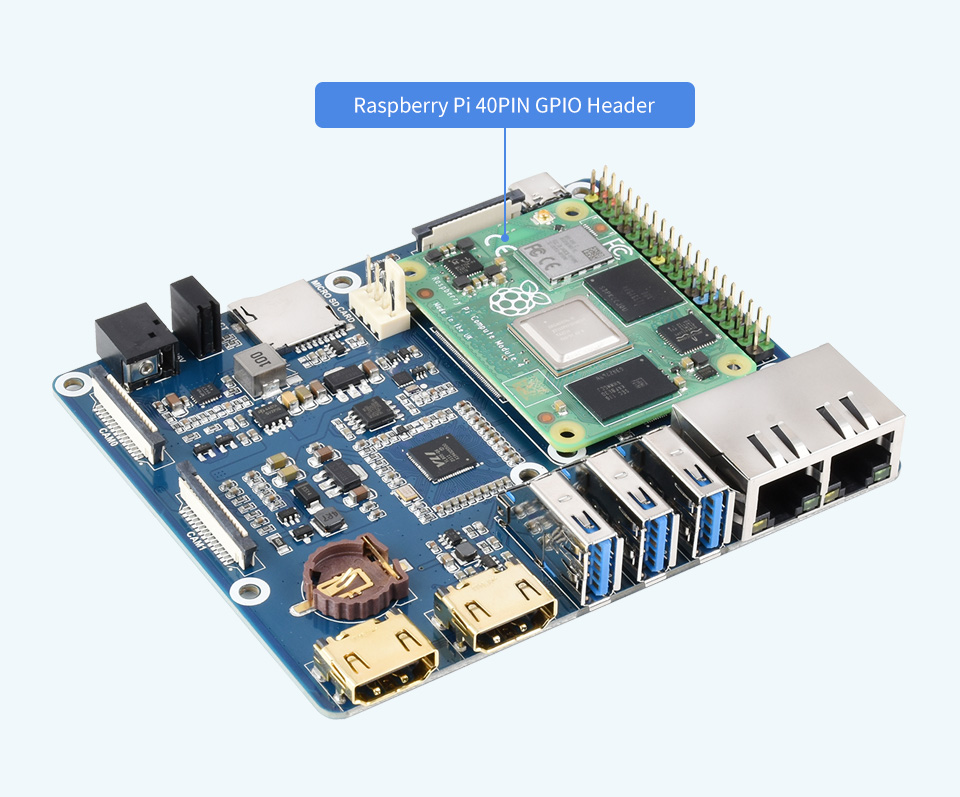

• Pinový header: 40PIN GPIO header × 1
• DSI displej: MIPI DSI displejový port × 1, 15pinový 1,0mm FPC konektor
• CSI kamera: MIPI CSI-2 kamerový port × 2, 15pinový 1,0mm FPC konektor
• HDMI: HDMI × 2, podporuje výstup 4K 30fps
• RTC: Reálný časový hodinový modul s bateriovým slotem a schopností probudit Compute Module 4
• Slot na TF kartu: Slot na TF kartu pro varianty Compute Module 4 Lite (bez eMMC)
• Ventilátor: 5V/12V, umožňuje nastavení a měření rychlosti
• Napájecí vstup: 7V-36V

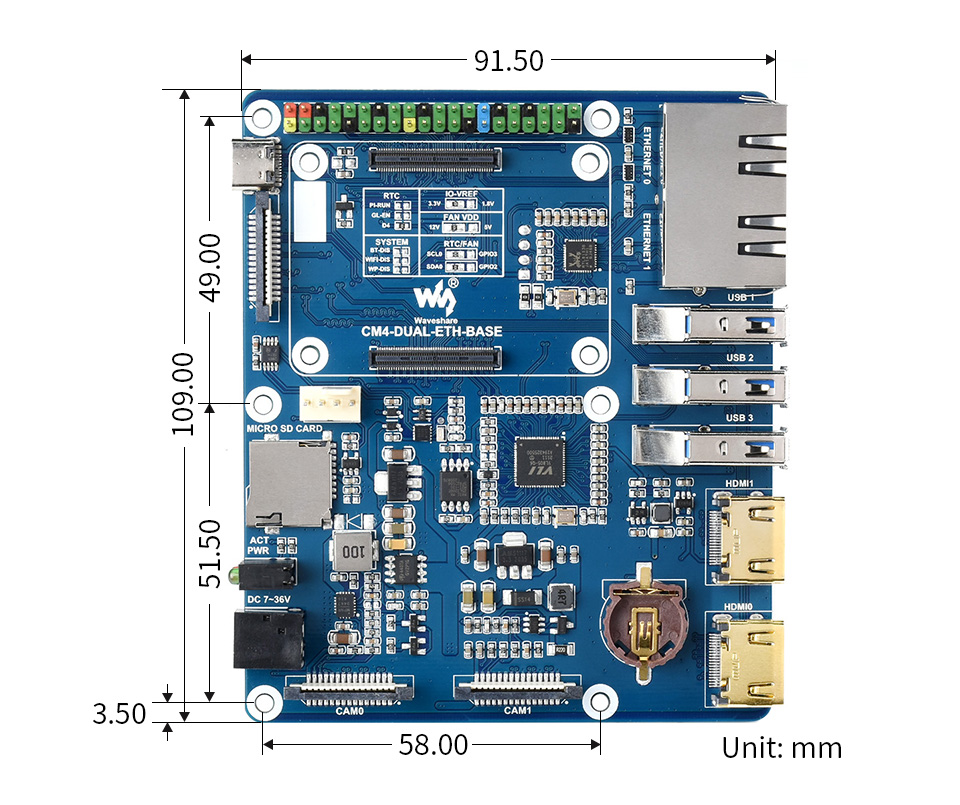

• Rozměry: 109,0 × 91,5 mm

Opatření pro použití

1. Nepřipojujte ani neodpojujte žádná zařízení kromě USB a HDMI, pokud je zařízení zapnuté.
2. Před připojením ventilátoru si ověřte jeho napětí. Podporuje 5V a 12V, přičemž výchozí hodnota je 12V. Při přepnutí změňte odpor FAN_VCC.
3. Rozhraní Type-C slouží pouze jako USB SLAVE pro nahrávání obrazu systému a nelze jej použít jako napájecí zdroj.
4. Pro zajištění správného napájení CM4 při nahrávání obrazu přes Type-C nepřipojujte žádná další zařízení.
5. Při běžném provozu CM4 vyžaduje alespoň 18W napájení. Jinak může docházet k problémům, jako je automatické vypnutí nebo snížení výkonu.
6. Pro použití OpenWrt si přečtěte návod.
7. Tato rozšiřující deska nepodporuje funkci POE.

Datasheet a soubory: https://www.waveshare.com/wiki/CM4-DUAL-ETH-BASE
