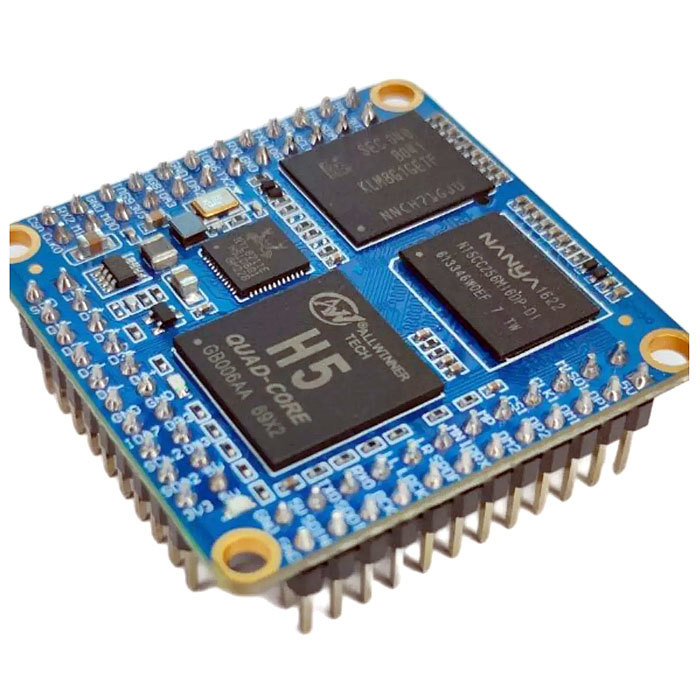

Deska Core-H5 pro NanoPi NEO Core2
Deska Core-H5 pro NanoPi NEO Core2
Core-H5 (zkráceně „NEO Core2“) je alternativou k NanoPi NEO Core2, fungující jako deska CPU se zasunovacími konektory. Má stejný tvar jako NanoPi NEO/NEO Core2 a stejné popisy pinů. Konektory a porty jsou plně osazeny pro NEO Core2. Core-H5 je vybaven ESD ochranou pro microUSB port a slot na microSD kartu. Dále může mít Core-H5 volitelný integrovaný eMMC flash, preferovaný průmyslovými zákazníky.
Core-H5 využívá populární Allwinner H5 SoC a je vybaven 512MB DDR3 RAM a 8GB eMMC.
Core-H5 podporuje Ubuntu Core 20.04.
Specifikace:
- Model: Core-H5
- CPU: Allwinner H5, Quad-core 64-bit s vysokým výkonem Cortex A53
- DDR3 RAM: 512MB DD3
- Úložiště: 8GB eMMC
- Konektivita: 10/100/1000M Ethernet s RTL8211E-VB-CG
- USB Host x 3 (součástí 2.54mm pin header)
- MicroSD Slot x 1
- LED: 2, jedna pro stav napájení a druhá pro stav systému
- GPIO1: 2.54mm 12 x 2 pin header obsahující UART, SPI, I2C, GPIO atd.
- GPIO2: 2.54mm 24 pin header obsahující SPI, IR, I2S, USB, sériový debug port, audio atd.
- GPIO3: 2.54mm 20 pin header obsahující USB, Gbps Ethernet, I2C atd.
- PCB Velikost: 40 x 40mm
- MicroUSB: OTG a napájení
- OS/Software: u-boot, Ubuntu Core
- Hmotnost: xxg (bez pin headerů)
Obsah balení:
1x deska Core-H5
Tyto open source desky jsou dodávány bez příručky a podpory. Vše potřebné naleznete na wiki stránce FriendlyARM.
