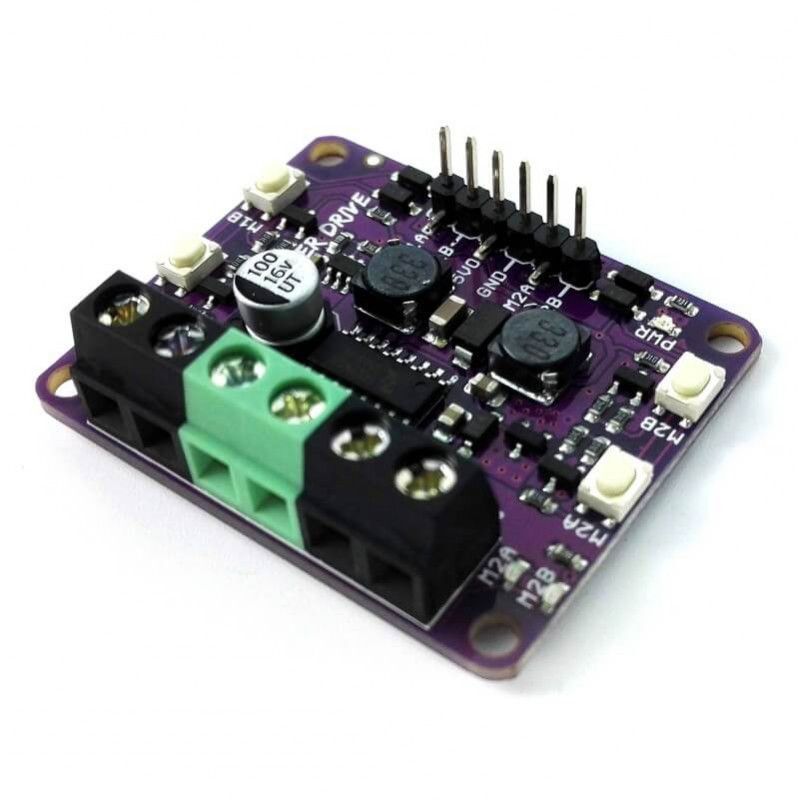

Maker Drive: Řídicí jednotka motoru s H-Bridge pro začátečníky

Kartáčový motor je nejpoužívanějším typem motoru, a to z důvodu jeho jednoduchého použití. Připojte stejnosměrný proud k oběma svorkám a motor se začne otáčet! Pro řízení rychlosti a směru motoru obvykle používáte L298N motor driver. Pokud však hledáte snadno ovladatelnou řídící jednotku vhodnou pro začátečníky, jste na správném místě! Maker Drive je navržen tak, aby byl jednoduchý a vhodný pro každý začátečníky.

Problémy, které začátečníci čelí při použití stejnosměrného kartáčového motoru

Maker Drive byl navržen na základě zpětné vazby uživatelů, zejména těch, kteří jej používají poprvé. Pokud jste začátečník nebo nováček, který potřebuje jednoduchou řídící jednotku pro pohon stejnosměrného kartáčového motoru k sestavení mobilního robota, nebo k jinému účelu, můžete se potýkat s následujícími obtížemi:

• Vyhoření řídicí jednotky - Mnoho levných řídicích jednotek nemá ochranu pro obrácenou polaritu, což může vést k vyhoření jednotky, pokud připojíte napájení na špatnou polaritu. To vám nejen zmaří projekt, ale také to znamená ztrátu peněz a času.
• Příliš objemná jednotka - Některé řídicí jednotky jsou pro kompaktní projekty příliš velké.
• Složitost testování a odstraňování problémů - I když jsou schémata jasná, není zaručeno, že obvod po připojení bude fungovat správně. Odstraňování závad Vám může zabrat spoustu času.
• Oddělené napájení motorů pro nízké napětí - Mnoho levných řídicích jednotek má zabudovaný 5V regulátor, ale nenabízí stabilní napětí pro motory s nižším napětím.

Naše řešení: Maker Drive

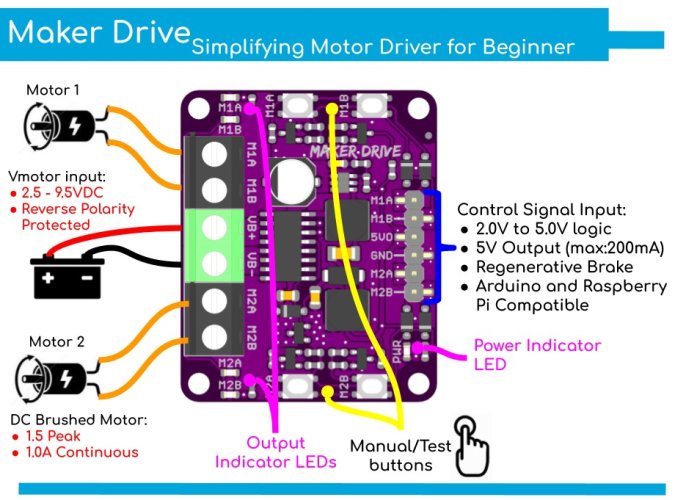

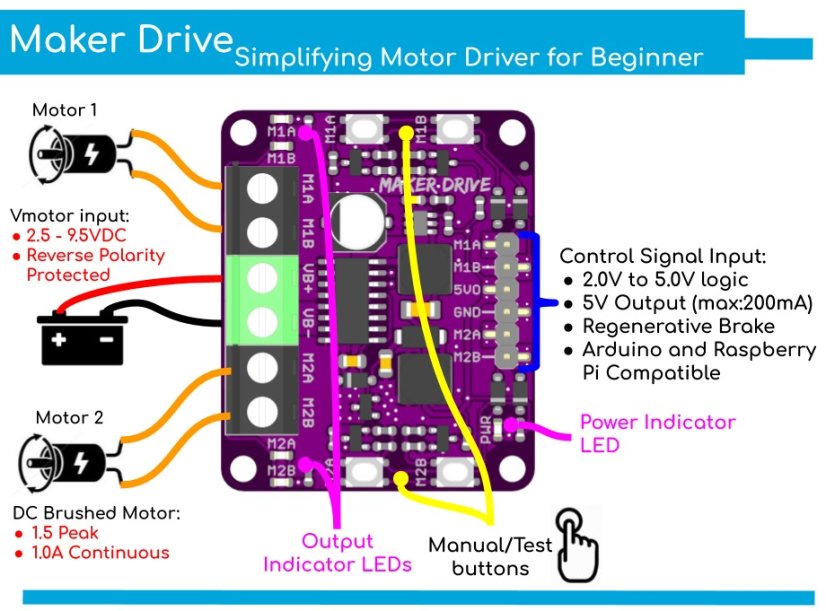

Maker Drive vyřeší všechny výše uvedené problémy a navíc nabízí další užitečné funkce:

• Chráněno proti nesprávnému použití - Maker Drive obsahuje ochranu pro obrácenou polaritu na svorce napájení pro motor, čímž se snižuje riziko poškození.

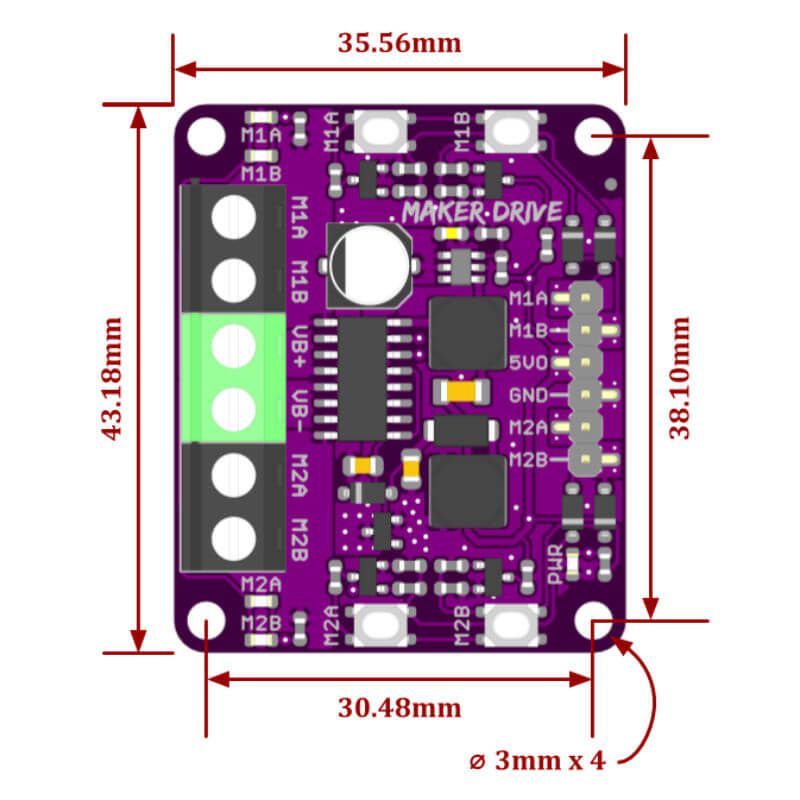

• Kompaktní design - Velikost Maker Drive hravě odpovídá velikosti pasové fotografie o rozměrech 43 mm (Š) x 35 mm (D) x 14 mm (V).
• 4 testovací tlačítka - Snadno testrujte motor nebo mechanismus, aniž byste potřebovali regulátor či programování.
• 4 LED kontrolky - Snadné testování vaší logiky a připojení.
• Regulátor buck-boost - Může poskytnout stabilní 5V výstup z napětí tak nízkého jako 2,5V.
• Regenerativní řízení brzd - Zajišťuje lepší kontrolu nad otáčkami motoru během brzdění.
• Speciálně navrženo pro mobilní roboty - Umožňuje snadnou konstrukci malých mobilních robotů.

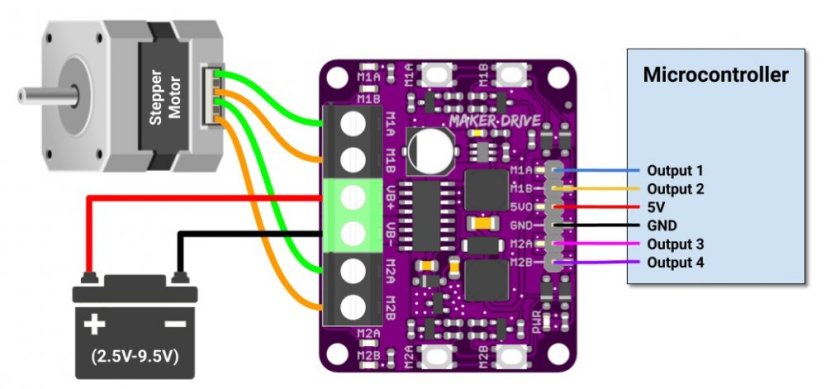

• Podporuje krokový motor - Další bonusová funkcionalita!

Maker Drive není chráněn společností Arduino, ale je kompatibilní s mnoha modely Arduino. Podporuje logiku 1,8 V, 3,3 V a 5 V a je kompatibilní s platformami jako Raspberry Pi a další.

Vlastnosti:

• Maximální proud až 1 A nepřetržitý a 1,5 A vrcholový,
• Výstup 5 V (200 mA) pro napájení regulátoru.
• Frekvence regulace otáček PWM až 20 KHz.

Dokumenty:

• Datasheet

Balení obsahuje:

1 x Maker Drive board
