iMD16 16A 7-30V průmyslový budič DC motoru

iMD16 16A 7-30V průmyslový budič DC motoru

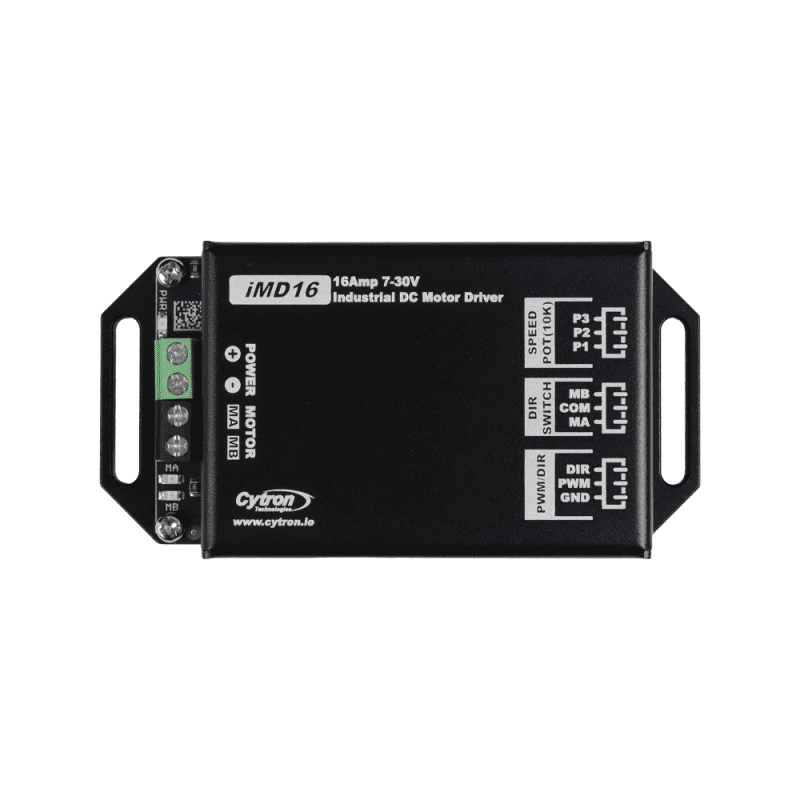

Cytron iMD16 je robustní průmyslový jednokanálový budič kartáčového DC motoru v odolném kovovém pouzdře. Je navržen pro reálné automatizační a strojní aplikace a náročná prostředí. Pouzdro zároveň slouží jako pasivní chladič, takže umožňuje bezventilátorový provoz s kontinuálním proudem 16 A. Podporuje manuální řízení (potenciometr + 3polohový přepínač) i řízení z mikrokontroléru/PLC pomocí signálů PWM + DIR.

Hlavní specifikace:

• Napájecí napětí: 7–30 V DC
• Kontinuální proud: 16 A
• Špičkový proud: 30 A (< 10 s)
• Režimy řízení: manuální (potenciometr 10 kΩ + 3polohový přepínač) nebo externí PWM/DIR
• Logické úrovně (PWM/DIR): Low 0–0,5 V, High 3–30 V (kompatibilní s PLC, bez nutnosti level-shifteru)
• Interní frekvence PWM: 9–11 kHz
• Externí frekvence PWM: DC–20 kHz
• Plně NMOS H-můstek (vyšší účinnost, méně tepla)

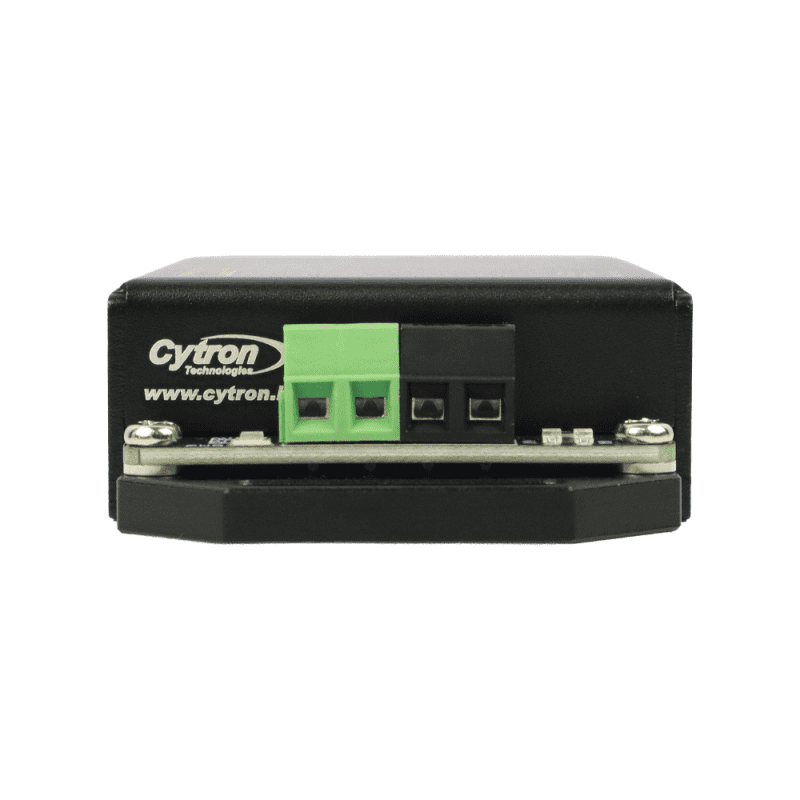

• Připojení: šroubové svorky (napájení/motor), JST-PH (řízení)

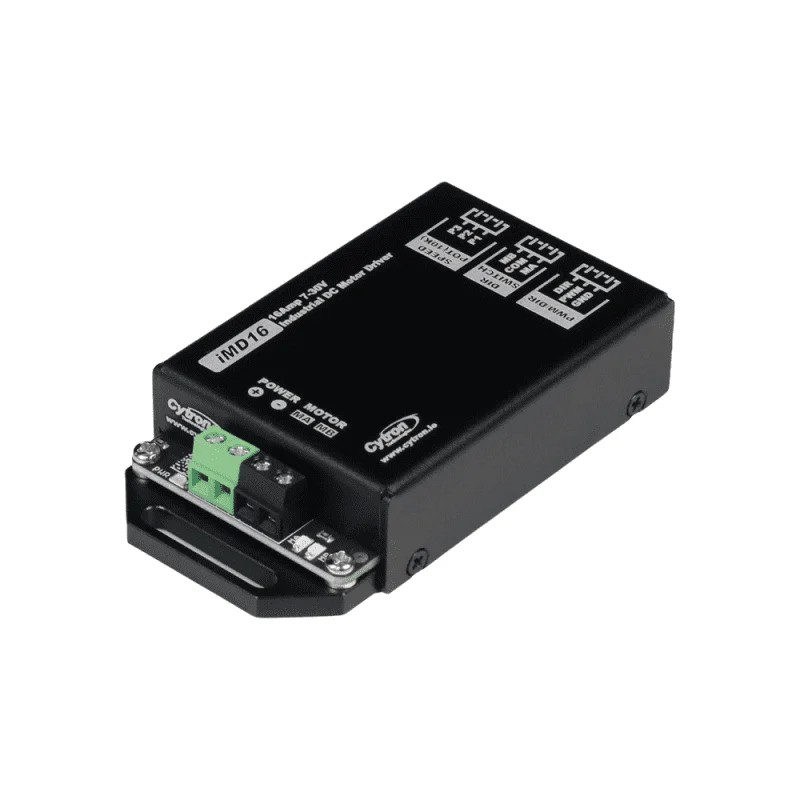

• Pouzdro: kovové, pro montáž na panel (M4), slouží jako chladič
• Rozměry: přibližně 102 × 52,2 × 16,6 mm
• Hmotnost: přibližně 131 g
• Bez ochrany proti přepólování (vždy kontrolujte polaritu)
• Typické použití: zemědělská technika, dopravníky, průmyslová automatizace, OEM stroje, potravinářské zařízení

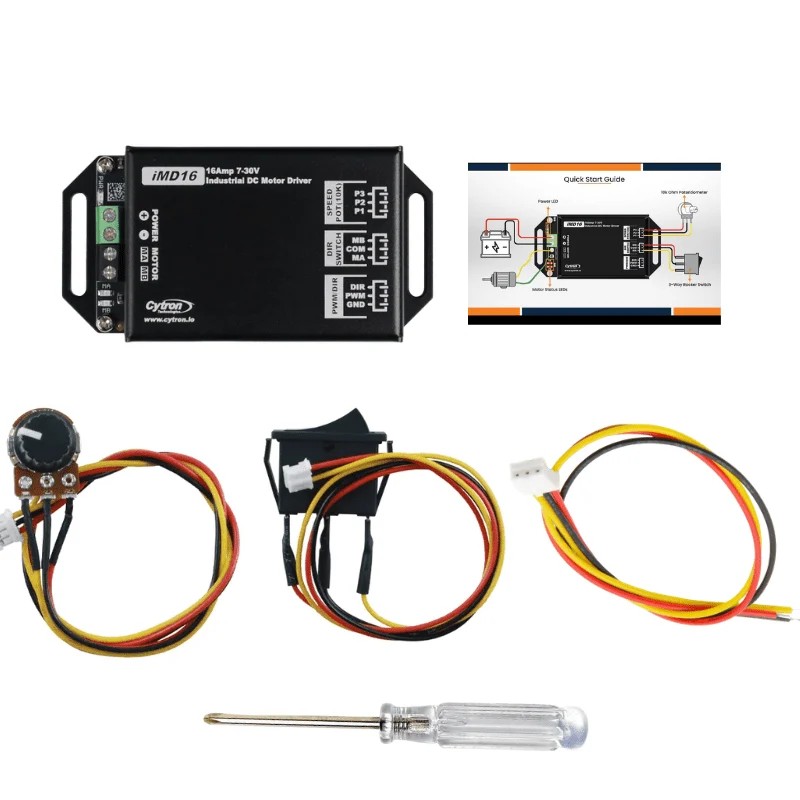

Obvyklý obsah balení: budič iMD16, potenciometr 10 kΩ s konektorem, 3polohový kolébkový přepínač s konektorem, signálový kabel JST-PH, minikřížový šroubovák, rychlý návod.
