DA001 RF Tlumič 0-31.5dB

DA001 RF Tlumič 0-31.5dB

DA001 je širokopásmový digitální RF tlumičový modul s integrovaným fyzickým otočným knoflíkem, OLED displejem v reálném čase a rozhraním Type-C pro napájení. Zachovává vysokou přesnost RF výkonu čipu a díky uživatelsky přívětivému designu snižuje práh ovládání. Je vhodný pro regulaci výkonu v průmyslové komunikaci, testování přístrojů, zdravotnických zařízeních a dalších scénářích.

Klíčové parametry a vlastnosti

• Základní informace
  • Značka / Model: HTOOL DA001
  • Hlavní čip: ADI HMC624A-EP (0,1–6 GHz GaAs digitální tlumič)

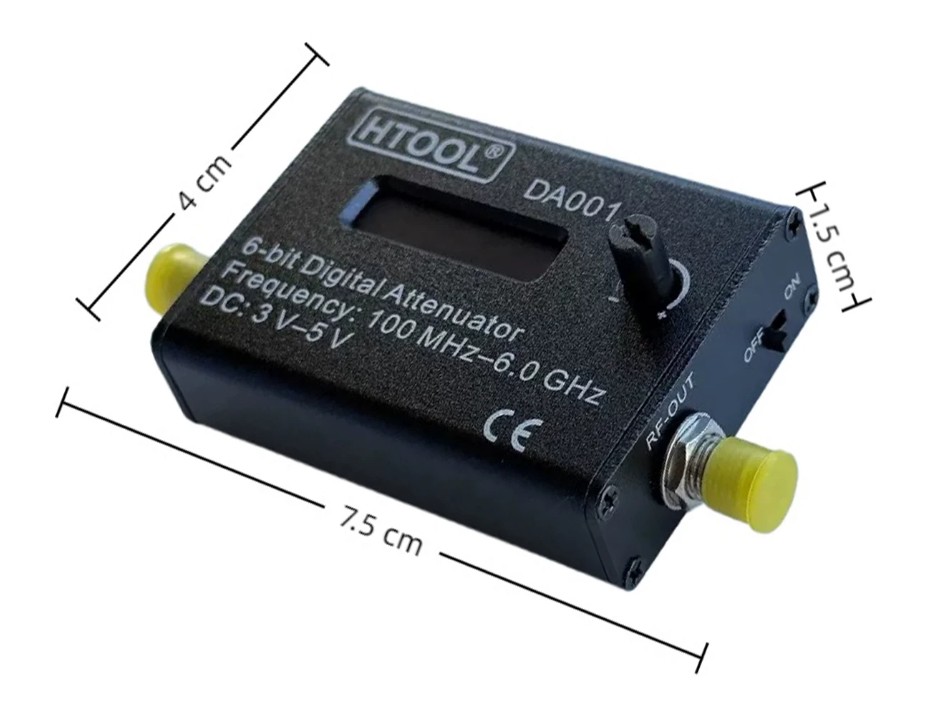

  • Rozměry / Vzhled: 33 mm × 50 mm PCB / standardní vzhled tlumičového modulu
• Klíčové vlastnosti
  • Rozsah tlumení: 0–31,5 dB, krokování po 0,5 dB
  • Frekvenční pokrytí: DC–6 GHz (plně pásmová kompatibilita s RF signály)
  • Přesnost kroku: ≤ ±0,2 dB (čipová vysoká přesnost)
• Elektrické charakteristiky
  • Napájecí napětí: DC 3,6–15 V (široké napěťové přizpůsobení)
  • Vstupní výkon: 28 dBm (MAX)
  • Výstupní impedance: 50 Ω (standardní RF impedance)
• Design ovládání
  • Způsob nastavení: Fyzický otočný knoflík

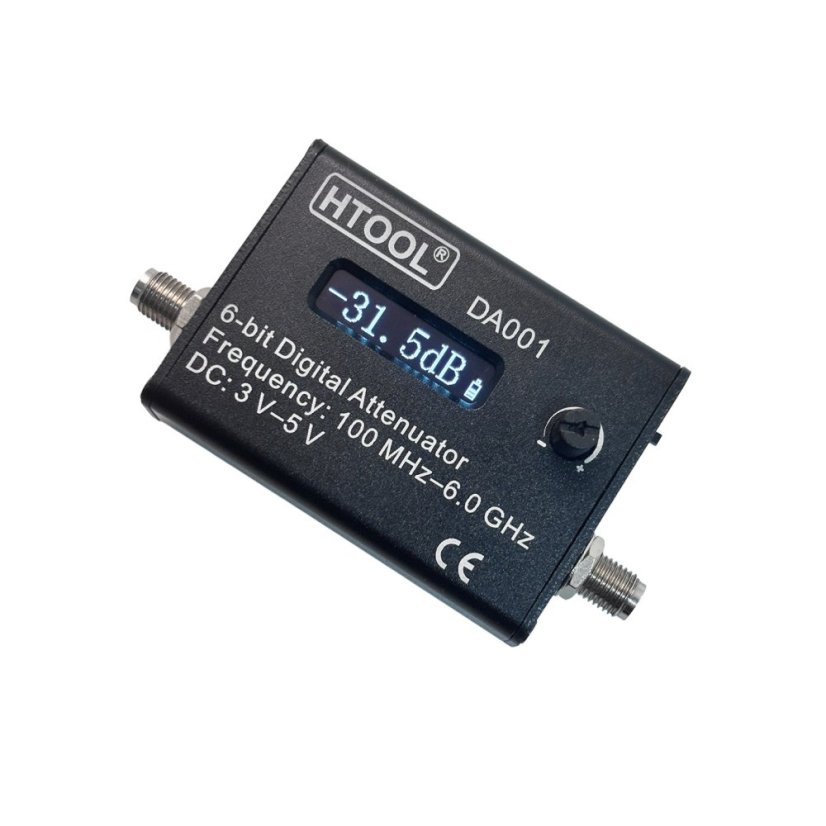

  • Displej: 0,91" OLED (zobrazení tlumení v reálném čase)

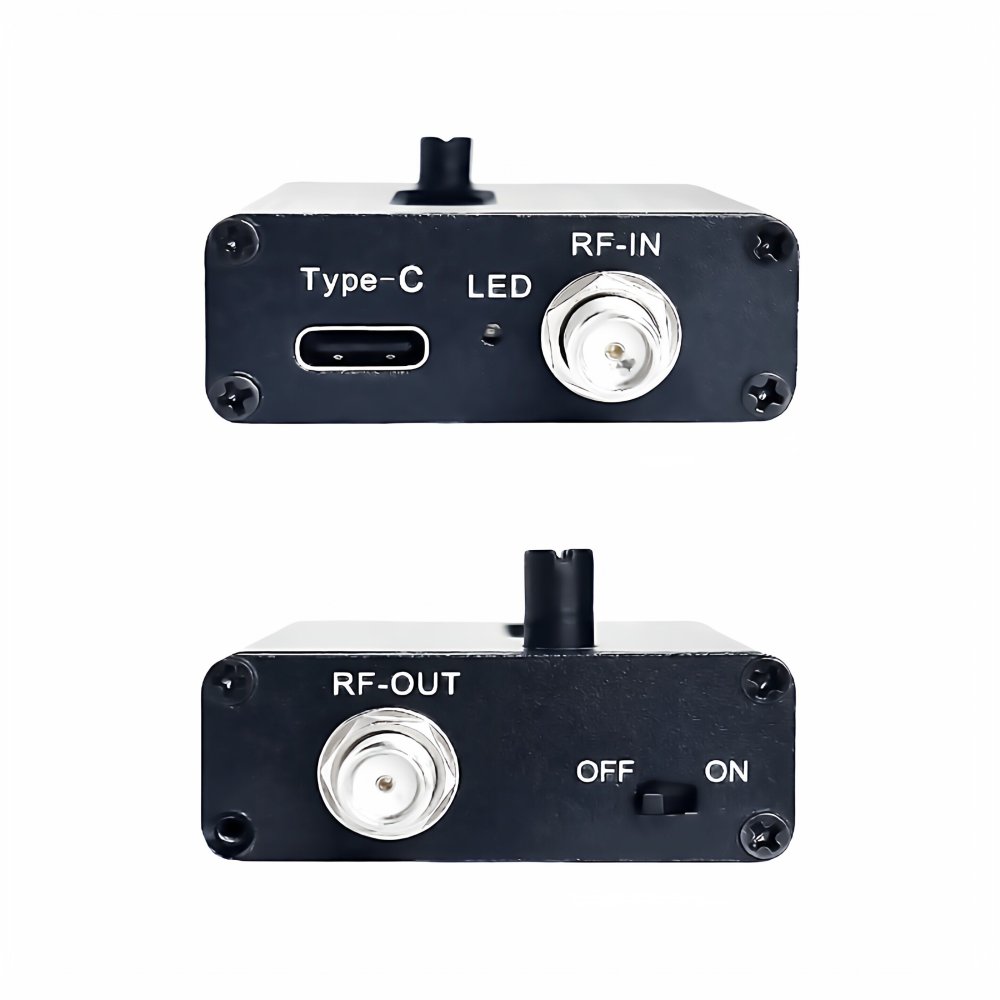

  • Typ rozhraní: Type-C (napájecí rozhraní)

Hlavní výhody

• Čipová úroveň výkonu: 0,5 dB jemné krokování, přesnost ≤ ±0,2 dB, široké pásmo DC–6 GHz.
• Jednoduché ovládání: Fyzický knoflík + OLED displej, žádné složité digitální ovládání.
• Průmyslová adaptace: Teplotní rozsah -85 °C až +150 °C, nízká spotřeba 0,6 W, kompaktní velikost.

Oblasti použití

• Průmyslová komunikace (4G/5G základnové stanice, mikrovlnné spoje)
• Testovací přístroje (spektrální analyzátory, vektorový síťový analyzátor)
• Medicína a vojenství (RF zdravotnická zařízení, radarové systémy)
• Výzkumné experimenty a vývoj RF modulů

Návod k obsluze

Připojení napájení

• Připojte pomocí Type-C kabelu (doporučeno 5 V/1 A).
• Po zapnutí se OLED displej rozsvítí a zobrazí výchozí hodnotu 0 dB.

Nastavení tlumení

• Otáčením knoflíku ve směru hodinových ručiček zvyšujete tlumení, proti směru snižujete.
• Každý krok = 0,5 dB, OLED zobrazuje aktuální hodnotu.

OLED displej

• Zobrazuje aktuální tlumení v dB.
• Při abnormálním zobrazení restartujte odpojením napájení.

Bezpečnostní upozornění

• Maximální vstupní výkon 28 dBm.
• Zachovejte 50 Ω impedanční přizpůsobení.
• Chraňte před vlhkostí a silnými elektromagnetickými poli.
