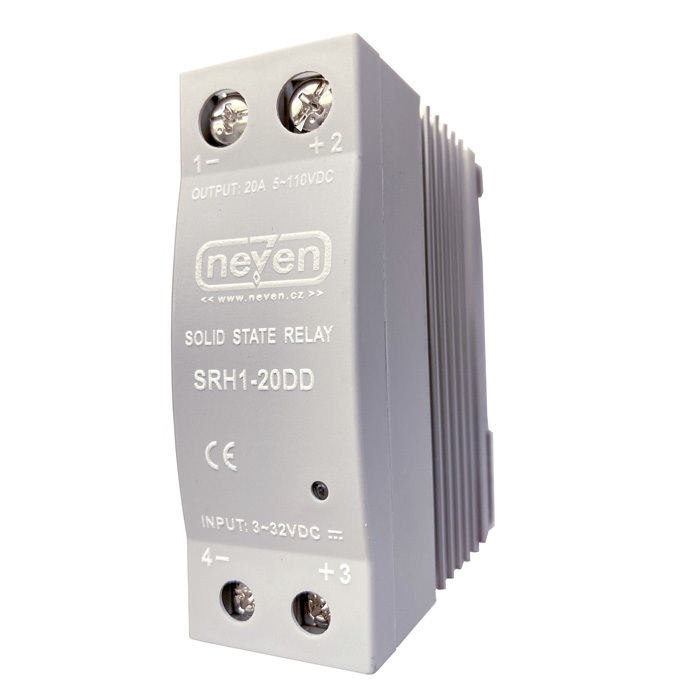

DC-DC Slim SSR DIN Relé - Trvalý spínaný proud: 40A

DC-DC elektronické relé (SSR) série SRH1 spínací kontakt 10A, 15A, 20A, 30A, 40A

Pro montáž na 35mm DIN lištu. DC výstupní obvod (antiparalelní tyristory), vysoký počet spínacích cyklů (bez ožehu kontaktního materiálu), bezhlučné spínání a nízký budicí výkon.

• Dlouhá životnost, žádné pohyblivé části, žádné opalování kontaktů
• Tichý provoz, velmi výhodné pro komerční a medicínské aplikace
• Minimální elektrický šum díky možnosti spínání „v nule“
• Snadné ovládání a minimální spotřeba energie k ovládání
• Odolnost nárazům a vibracím, montáž v jakékoliv poloze
• Rychlé spínání (≤1ms)
• Nízká hmotnost

Vhodné aplikace/ segmenty :

• Ovládání vyhřívání,
• HVAC, větrání
• Osvětlení
• Ovládání motorů
• Mobilní aplikace
• Vojenská technika
• Medicínská technika
• Potravinářský průmysl
• Inteligentní budovy
• Větrná a solární energie

Technické parametry

• Model: SRH1-xxDD
• Provedení: Okamžité spínání(spínání v nule)
• Spínání: DC/DC
• Druh kontaktu: 1 spínací kontakt
• Počet fází: jednofázové
• Max. turn-on/off time: ≤1ms
• Trvalý spínaný proud:  10A, 15A, 20A, 30A, 40A
• Trvalé spínací napětí: 5-110V DC
• Ovládací napětí: 3-32V DC
• Maxpracovní proud: 30mA
• Min. ON napětí: 3VDC
• Min. OFF napětí: ≤1VDC
• S integr. chladičem: ANO
• Teplota prostředí -20 - 80 °C
• Dielektrická pevnost 2.5kV

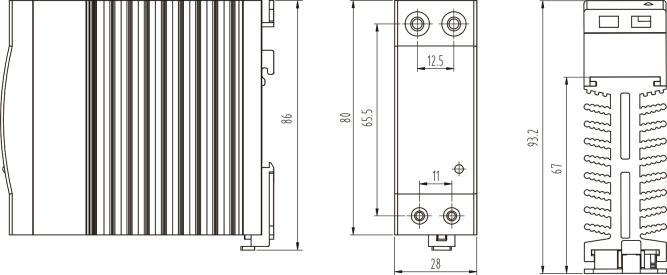

• Rozměry:
• 80x28x60.2cm (10A, 15A, 20A)
• 80x28x93.2cm (23A, 30A, 40A)

Schéma zapojení
