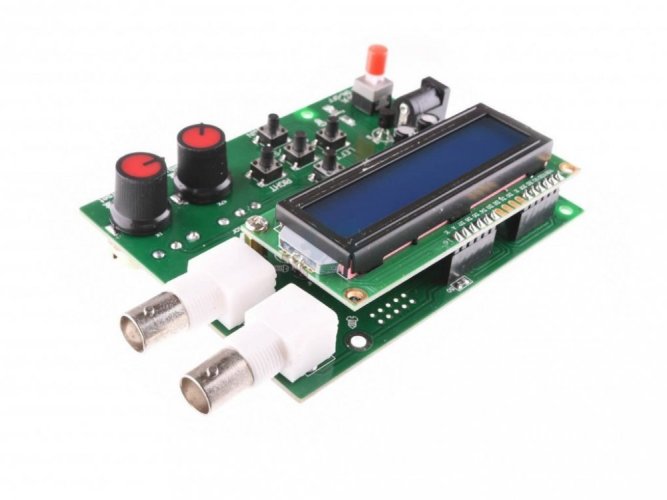

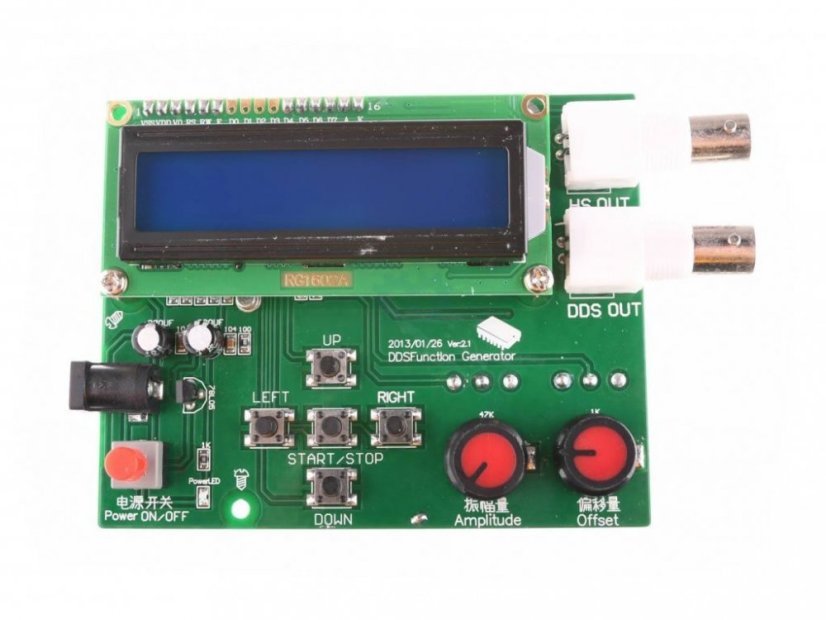

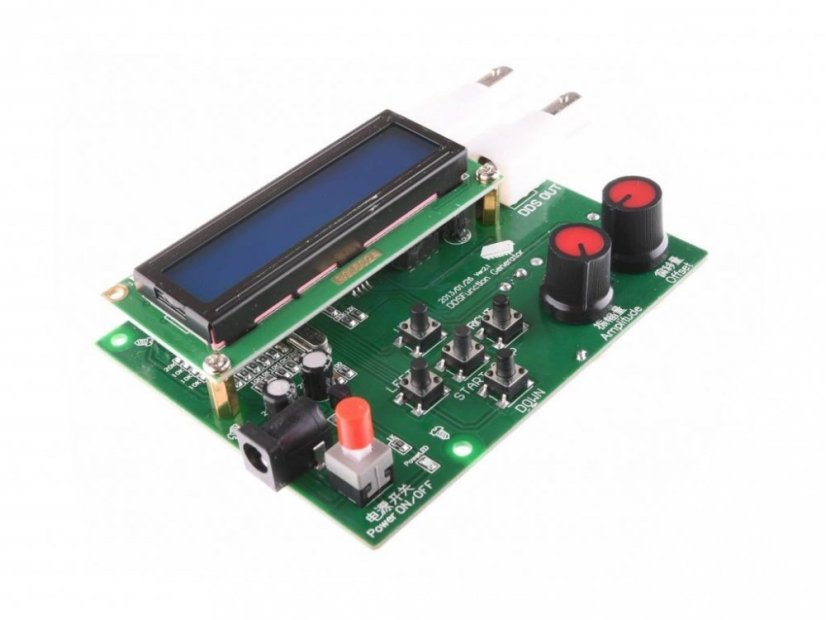

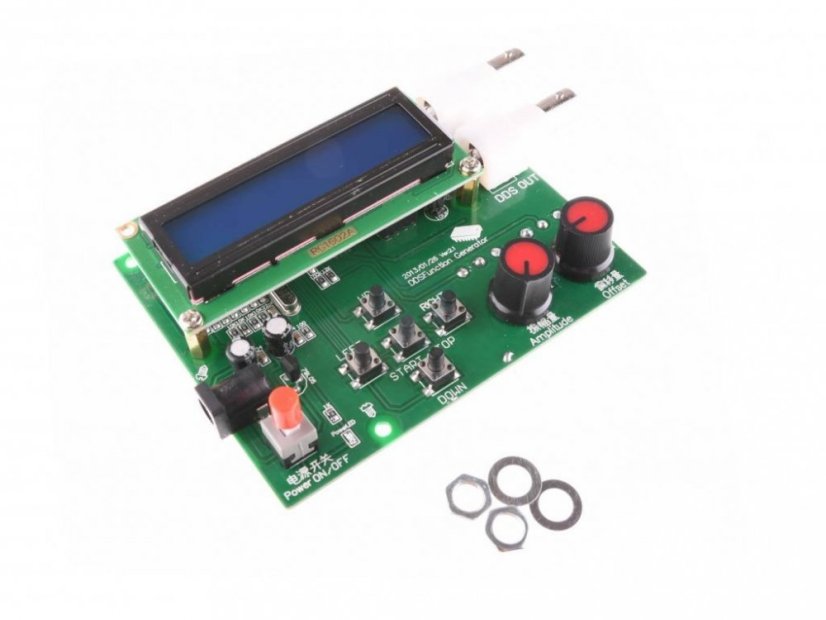

DDS-082 Generátor nízkofrekvenčního signálu

DDS generátor nízkofrekvenčního signálu / generátor signálu sinusových, čtvercových a trojúhelníkových vln.

Generátory funkcí jsou používány ke generování různých typů elektrických křivek vlnění v širokém rozsahu frekvencí. Mezi nejběžnější křivky vlnění vytvořené generátory funkcí patří sinusové vlny, čtvercové vlny, trojúhelníkové vlny a pilové vlny. Mnoho generátorů funkcí navíc obsahuje schopnost přidání DC kompenzace.

Přímá digitální syntéza (DDS) je metoda využívaná generátory funkcí k vytváření libovolných křivek vlnění z jednoduchých referenčních hodin s pevnou frekvencí.

DDS parametry generátoru signálu:

• Model: DDS-082
• Napájení: 7-9V
• Frekvenční rozsah: 1Hz - 65KHz

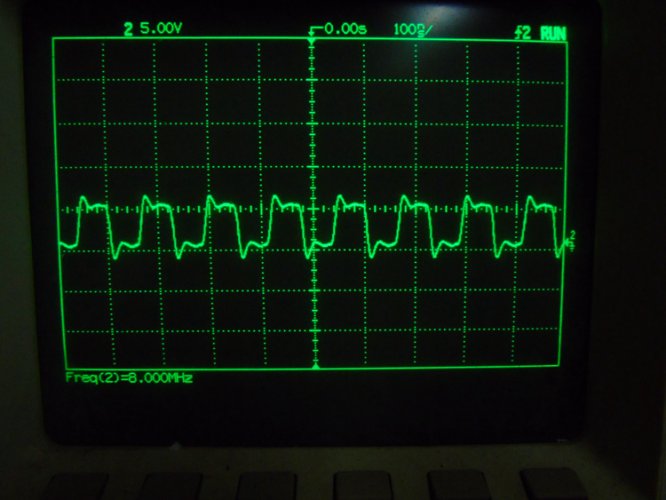

• HS výstup: do 8MHz;
• Výstupní impedance: 50?±10%
• Hodnota krokové frekvence: 1, 10, 100, 1000, 10000 Hz;
• Výstupní impedance: 20-200 ohmů
• Rozměry: 100x80mm
• Počet kanálů: 1 kanál
• Offset: 0.5pp-5Vpp
• Výstup: 0.5Vpp-14Vpp

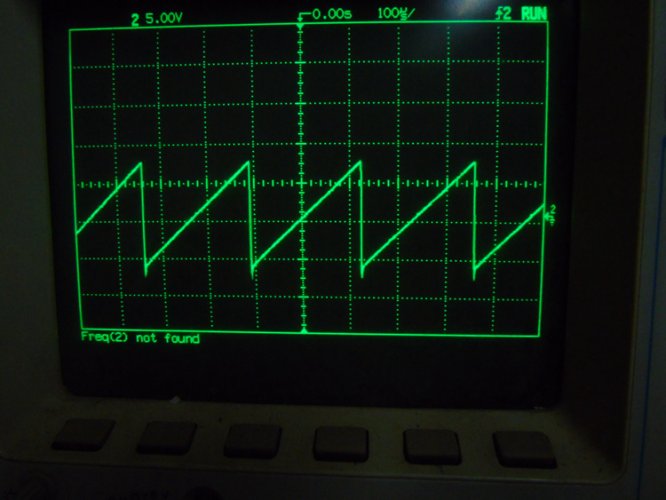

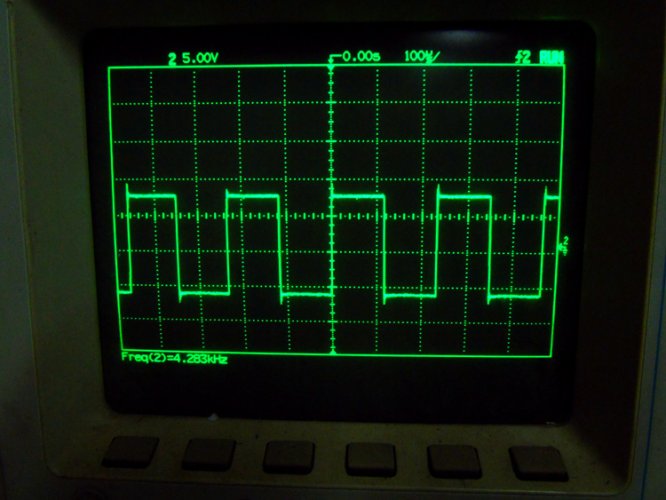

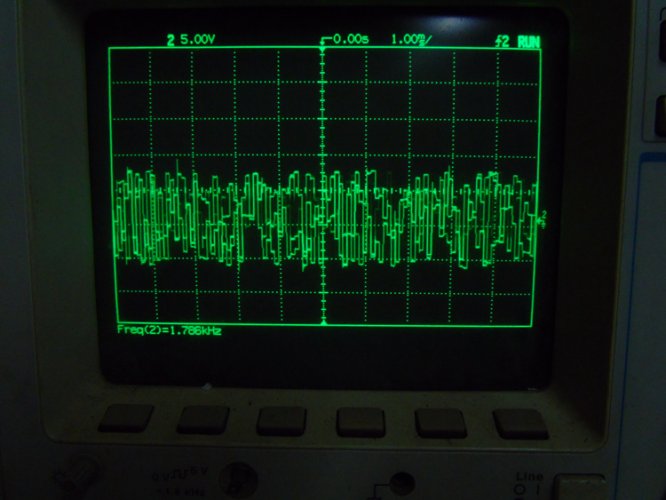

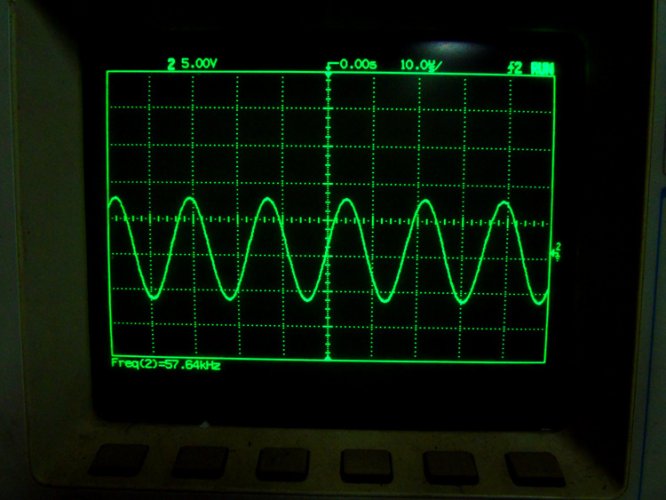

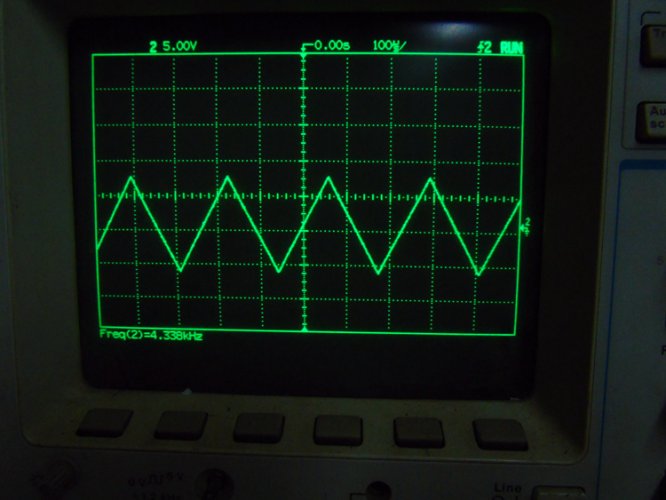

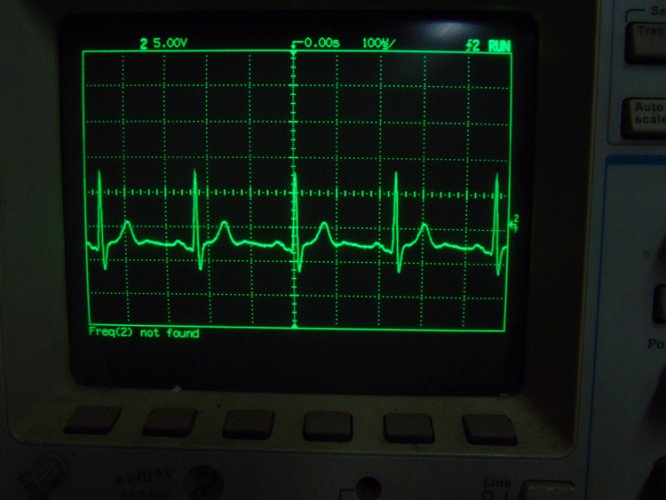

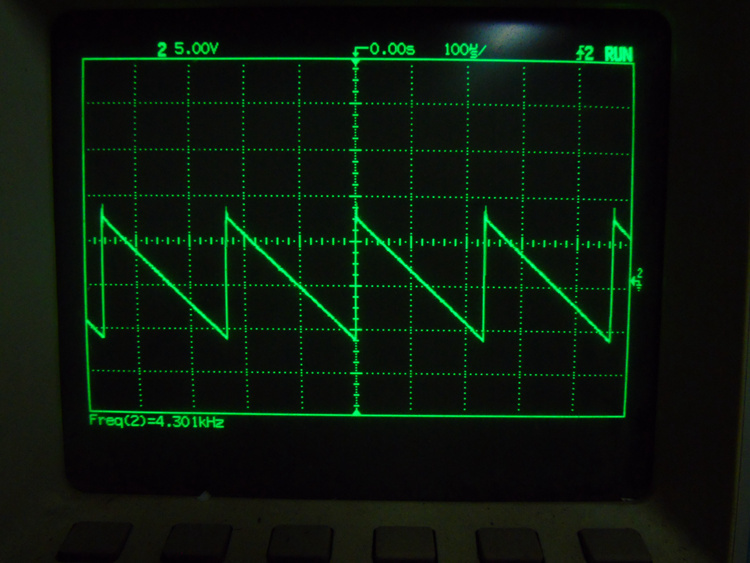

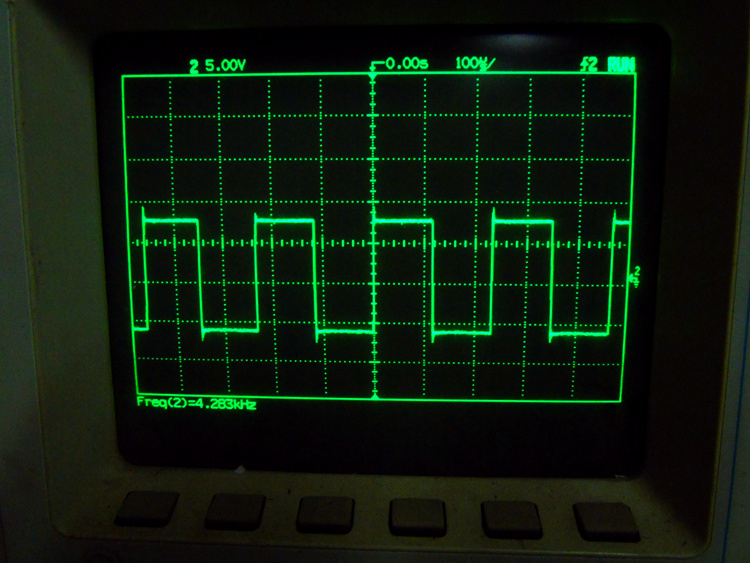

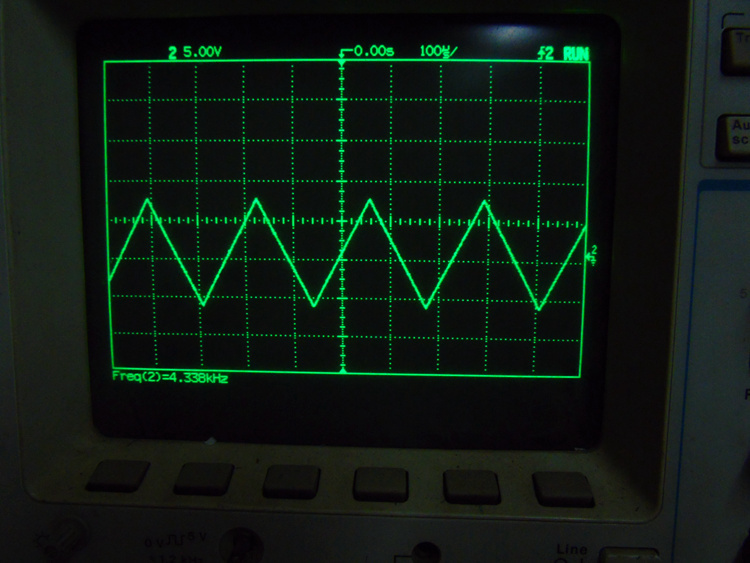

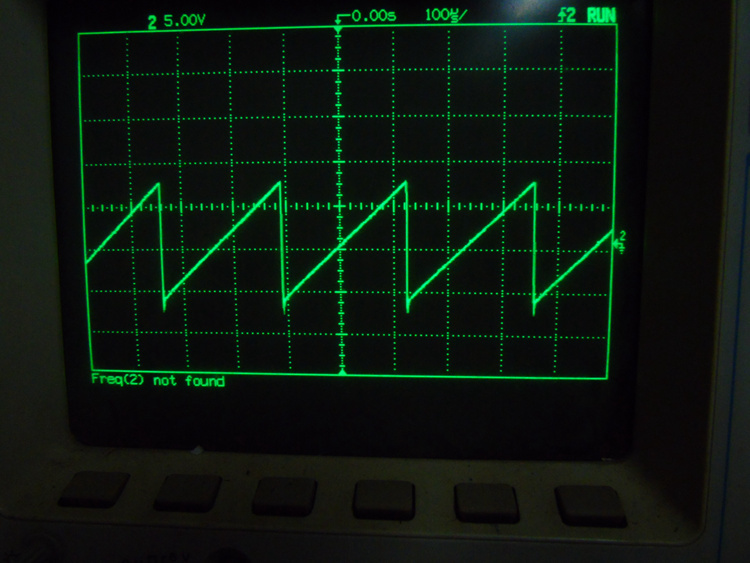

• Generované signály: sinusoidní, čtvercová, pilová, obrácená pilová, trojúhelníková, ECG a šum.
• 1602 LCD obrazovka;
• Intuitivní klávesnice.
• Automatické obnovení naposledy použité konfigurace po zapnutí.

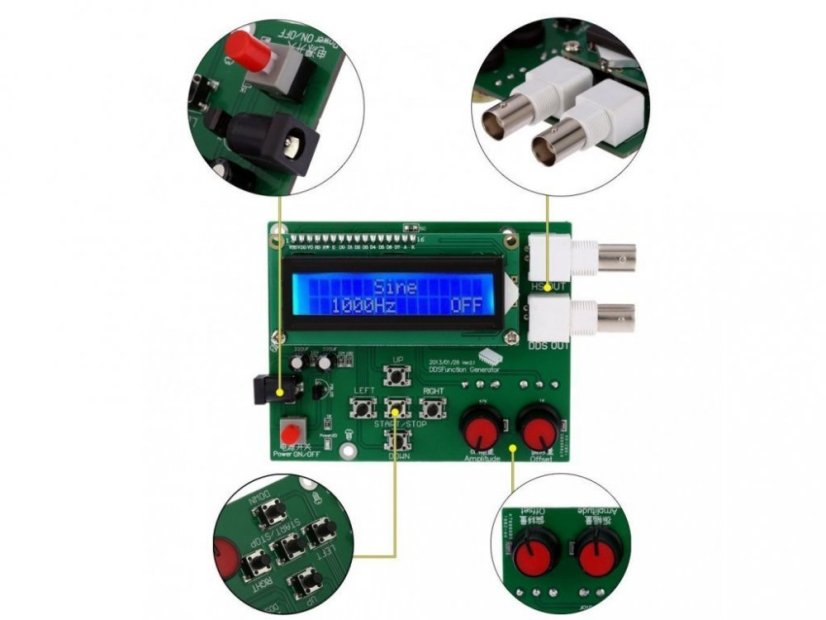

Hlavní funkce:

• UP výstupního tvaru vlny
• DOWN výběr výstupního průběhu
• LEFT snížení výstupní frekvence
• RIGHT zvýšení výstupní frekvence
• STOP / RUN pro zastavení / spuštění výstupu

Obsah balení:

1x DDS-082 Generátor signálu DDS
