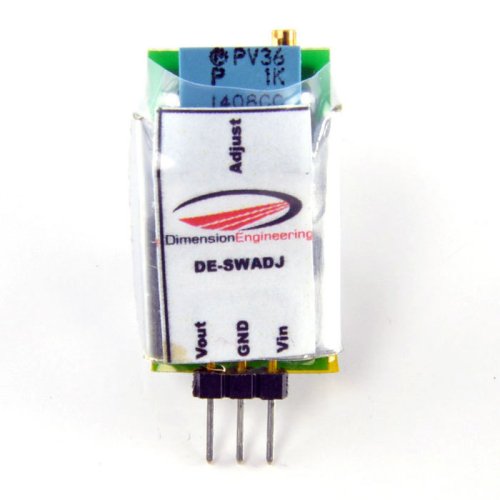

10W Nastavitelný Redukční Spínací Regulátor

DE-SWADJ je nastavitelná verze našich redukčních regulátorů napětí SW0XX. Je navržen jako nejjednodušší možný způsob přidání zdroje nastavitelného napětí do nových nebo stávajících projektů se všemi výhodami účinnosti spínacího napájení. DE-SWADJ je kompatibilní s běžnou řadou lineárních regulátorů napětí 78XX a v horní části má malý šroub, který umožňuje měnit výstupní napětí podle vývoje vašeho projektu. Má zabudované oddělovací kondenzátory, takže externí kondenzátory nejsou obecně nutné.

DE-SWADJ může dodávat maximálně 10 Wattů.

Šroubový potenciometr na DE-SWADJ je poháněn šnekovým převodem, takže malé vibrace a pohyby nezpůsobí posun napětí. Silně nedoporučujeme použití lepidla k přidržení šroubu na místě, protože by mohlo dojít k poškození zařízení.

Vlastnosti:

• Model: DE-SWADJ
• Rozsah vstupního napětí 1.25-13V
• Maximální účinnost: >90% @9V
• Výstupní proud: 1A při 1.25 až 10V
• Typické výpadkové napětí při plném zatížení 1.3V
• Může být zapojen paralelně

Použití:

• Zařízení napájená baterií
• Roboty
• Nabíjení baterií
• Prototypování elektroniky
• Napájení více serv při jejich maximálním jmenovitém napětí

Datasheet:

DE-SWADJ.doc (386kb)
DE-SWADJ.pdf (126kb)

Výrobce: Dimension Engineering USA

https://www.dimensionengineering.com/products/de-swadj
