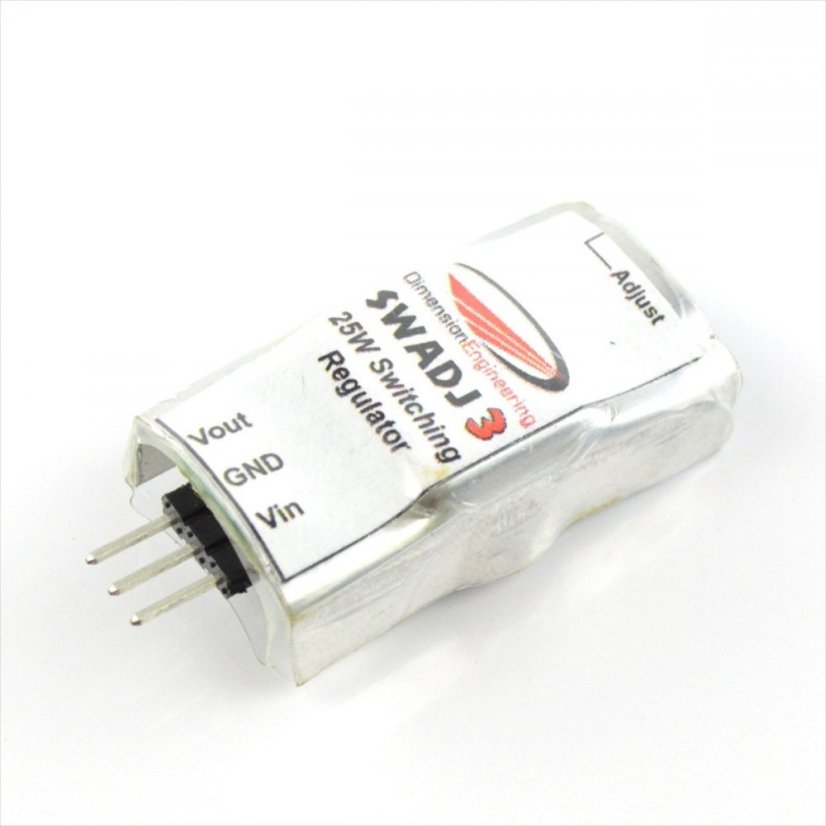

25W Nastavitelný Redukční Spínací Regulátor

DE-SWADJ 3 je novou, výkonnější verzí našeho oblíbeného DE-SWADJ nastavitelného regulátoru. Tento regulátor může zpracovávat proud až 3 A a je ideální pro projekty, které vyžadují stabilní a efektivní napájení. Jeho účinnost dosahuje až 96 % a minimalizuje vlnění na 25 mV.

DE-SWADJ 3 se snadno používá a zjednodušuje integraci nastavitelného napájení do nových i stávajících projektů. Je kompatibilní s běžnými lineárními regulátory 78XX a umožňuje snadné nastavení výstupního napětí pomocí horního šroubu. Externí kondenzátory nejsou obvykle potřeba, díky integrovaným oddělovacím kondenzátorům.

Maximální výkon regulátoru je 25 Wattů.

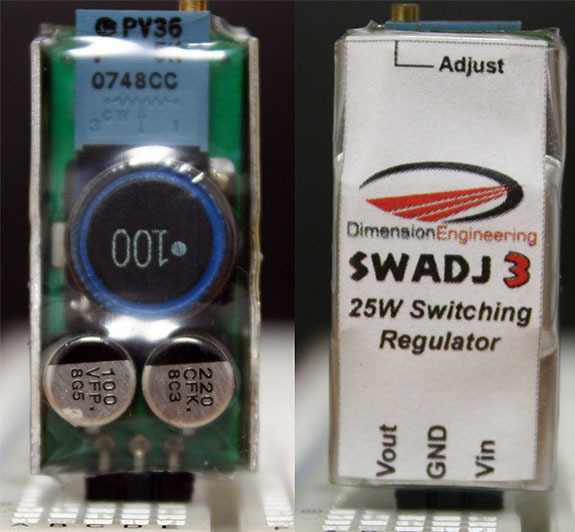

Šroubový potenciometr je poháněn šnekovým převodem pro stabilitu nastavení, malé vibrace jej posunou jen minimálně. Nedoporučujeme použít lepidlo k zajištění šroubu, mohlo by to poškodit zařízení.

Pokud jste nikdy nepájeli, podívejte se na naše desky plošných spojů.

Vlastnosti:

• Model: DE-SWADJ 3
• Vstupní napětí: 3-13V
• Maximální účinnost: >90%
• Výstupní proud: 3A při 3 až 8V
• Výpadkové napětí: 2.0V
• Možnost paralelního zapojení

Použití:

• Zařízení napájená baterií
• Robotika
• Regulace napětí bodu zátěže
• Kde lineární regulátor odvádí příliš mnoho tepla, nebo je nutný menší chladič

Datasheet:

DE-SWADJ3.doc (381kb)
DE-SWADJ3.pdf (403kb)

Výrobce: Dimension Engineering USA
