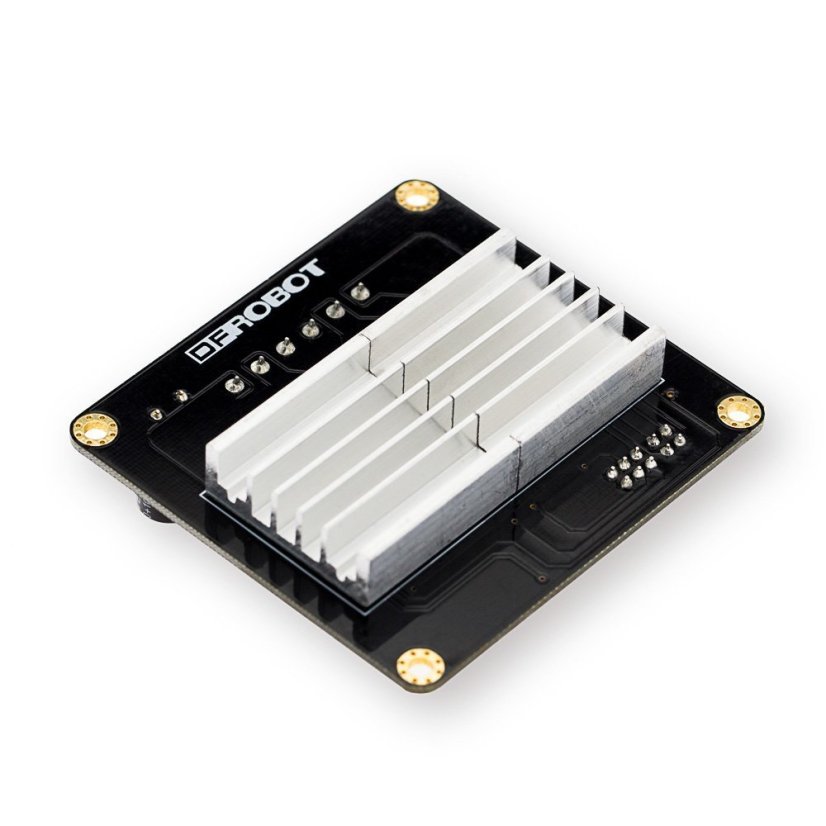

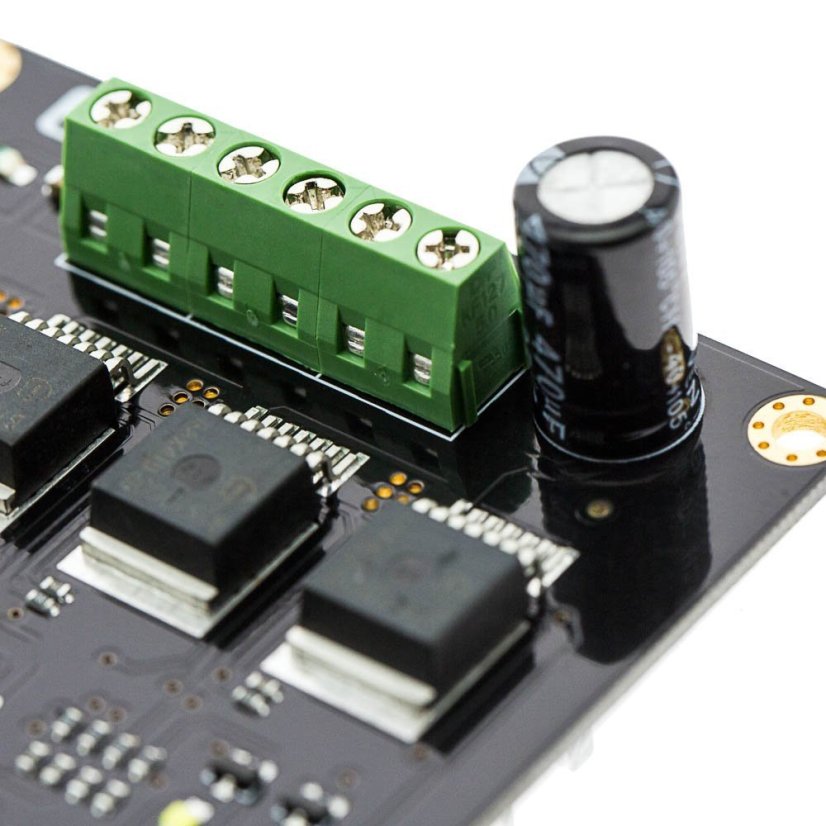

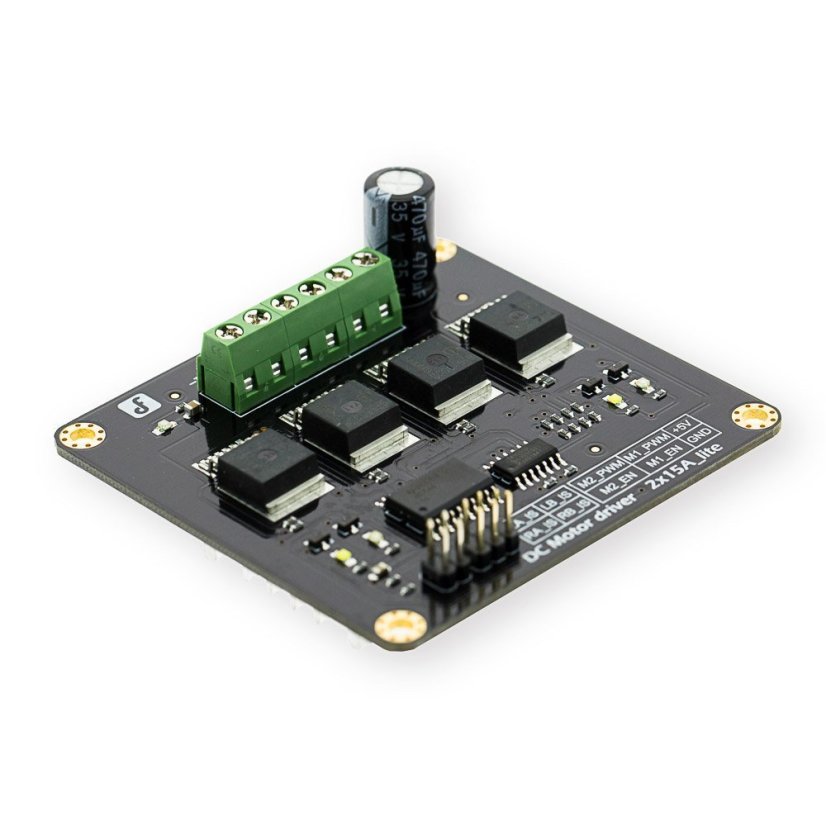

DF2×15A Duální Ovladač pro Stejnosměrné Motory

DF2×15A duální ovladač pro stejnosměrné motory

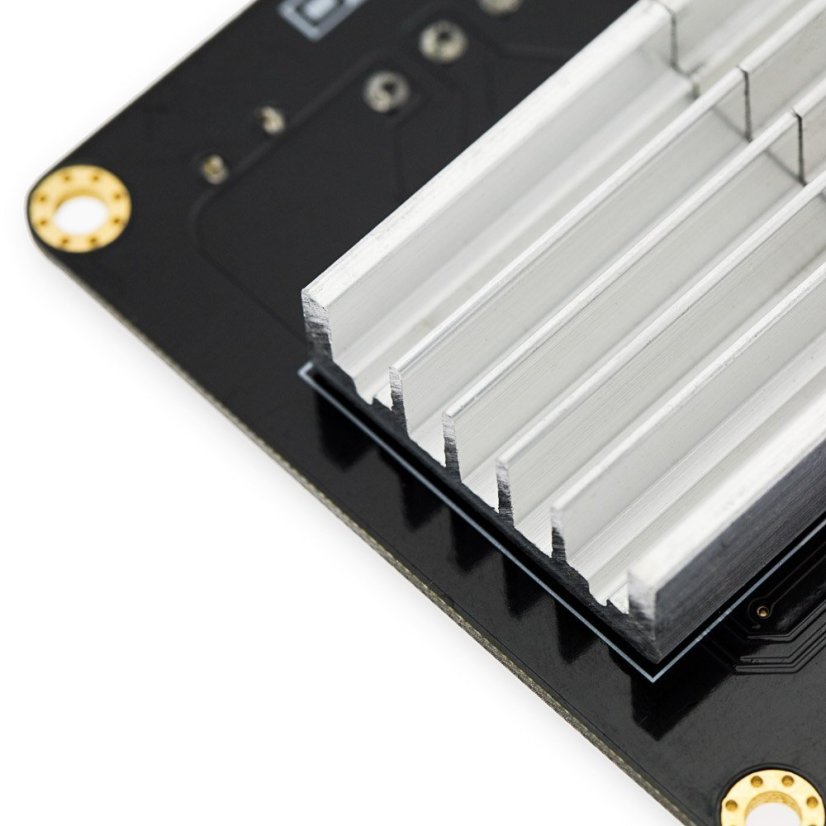

Tento jednosměrný ovladač motoru lze použít v platformách mobilních robotů 4WD, u bojových robotů, konkurenčních inteligentních automobilů, hnacích čerpadlech, elektrických ventilátorů, dopravníků atd. Tento modul využívá 4 vysoce výkonné a vysoko proudové ovládací čepy (BTS7960) s následujícími ochrannými funkcemi: zkrat, přehřátí a přepětí. Můžete současně ovládat 2 motory pouze se 4 digitálními IO. Duální max.15A@13.8V výstupní proud, dobrá odezva a brzdný výkon. Pro snadné a pohodlné ladění bez motorů jsou k dispozici čtyři LED kontrolky. V zadní části modulu jsou umístěna dvě zařízení pro odvod tepla AL, která zajišťují chlazení při dlouhodobém vysokém výkonu. Tento modul jednosměrného ovladače motoru je přímo kompatibilní se zařízením Arduino.

POUŽITÍ

• Jednosměrný ovladač motoru
• 4WD mobilní robotická platforma s vysokým výkonem
• Bojoví roboti
• Čerpadla
• Elektrické ventilátory
• Dopravníky

SPECIFIKACE

• Vstupní napětí: 4.8 ~ 35V
• Maximální výstupní proud: 15A @ 13.8V na kanál
• Špičkový výstupní proud: 20A @ 13.8V na kanál
• PWM schopnost: až 25 kHz

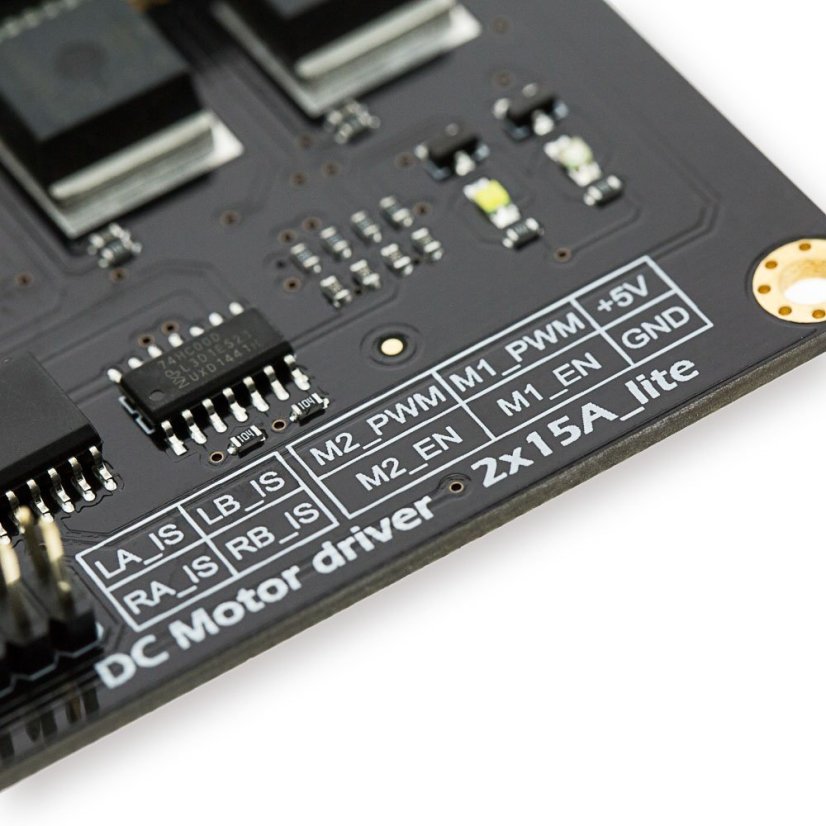

• Rozhraní: 4 digitální IO (včetně 2 PWM výstupů)
• Řídicí režim: Duální vysoce výkonný ovladač H-můstku
• Další specifikace
• Galvanická izolace pro ochranu micro ovladače
• Diagnostická funkce detekce duálního proudu
• Ochrana proti zkratu, přehřátí a přepětí

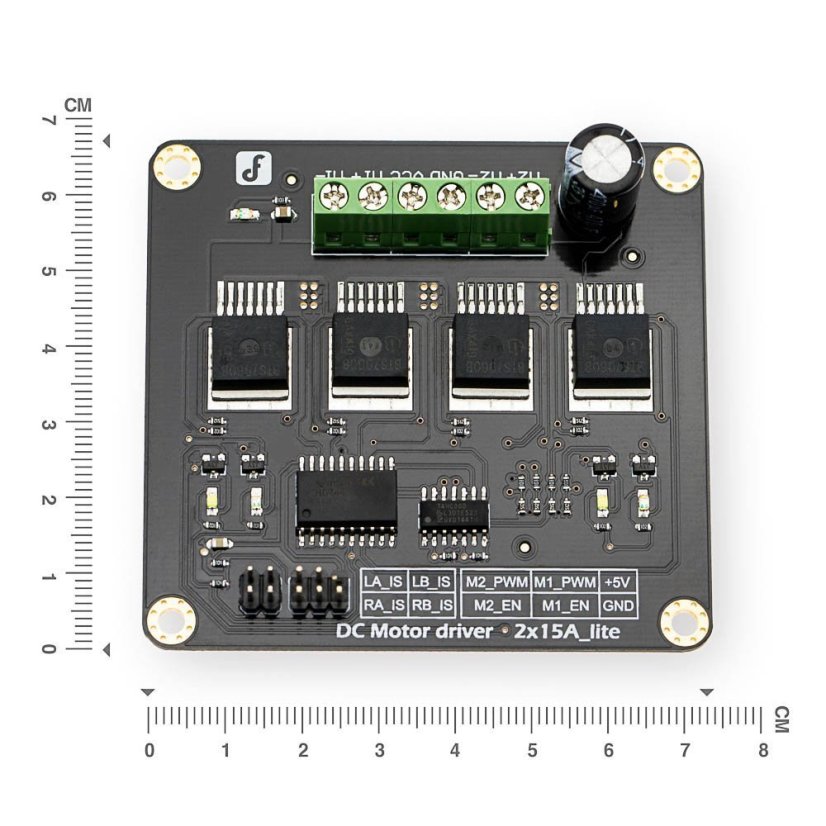

• Velikost: 73 x 68 x 14mm (2.87x2.68x0.55")

OBSAH BALENÍ

• Jednosměrný ovladač motoru 2×15A    x1

Dokumenty ke stažení:

• Wiki (DC Motor Driver 2x15A Lite)
• Schematic
• BTS7960 datasheet
• Arduino 1.0 Sample Code
