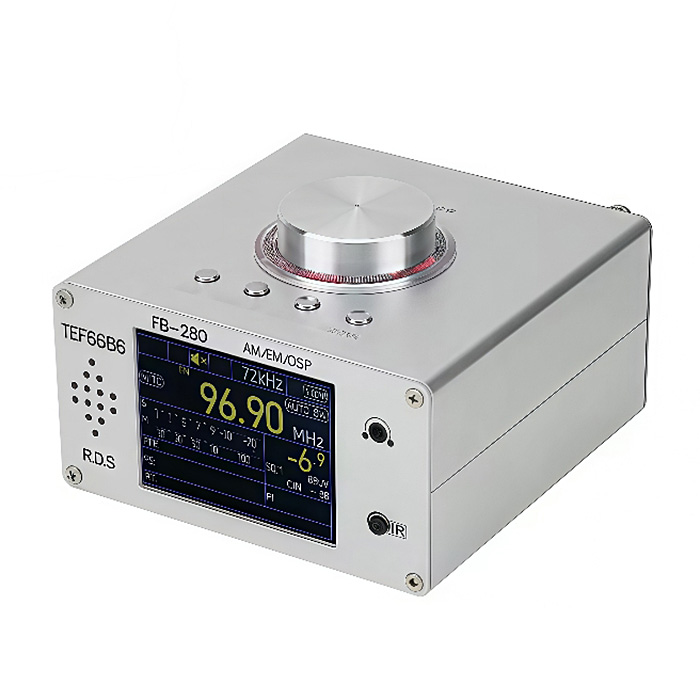

DIY stolní rádio TEF6686 – DSP AM/FM RDS s dálkovým ovladačem

DIY stolní rádio TEF6686 – DSP AM/FM RDS s dálkovým ovladačem

DIY stolní rádio s čipem TEF6686 poskytuje špičkový příjem v pásmech AM a FM s digitálním zpracováním signálu (DSP). Podporuje RDS pro FM stanice a je vybaveno infračerveným dálkovým ovládáním. Retro design s dřevěným vzhledem a moderními funkcemi z něj činí ideální doplněk pro milovníky rádií a domácí kutily. Stabilní signál, čistý zvuk a snadné ovládání.

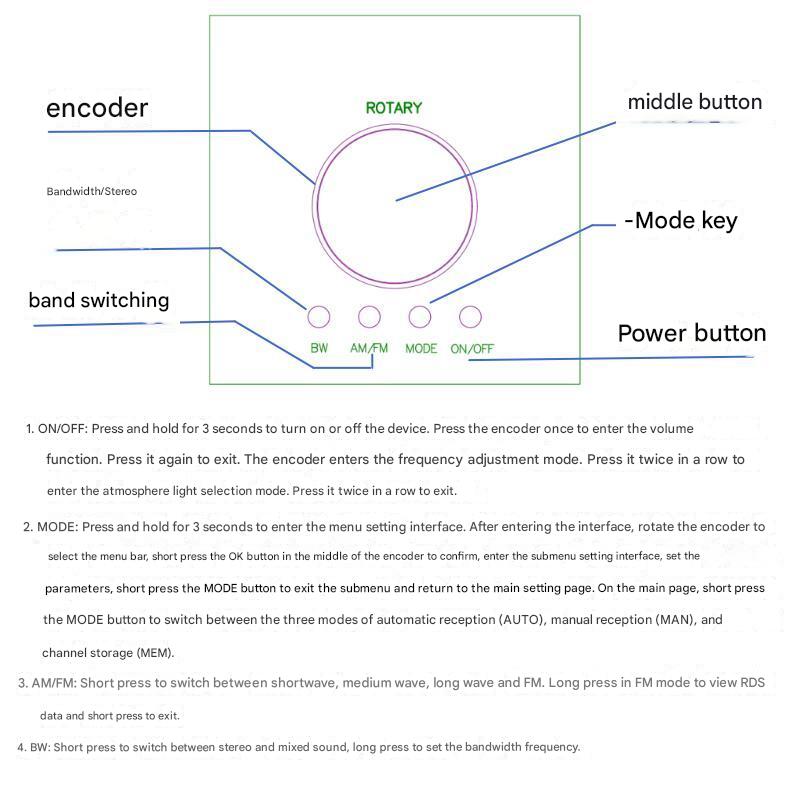

Základní ovládání:
Tlačítko ON/OFF: Hlavní vypínač, přepínač režimu enkodéru (ROTARY). Dlouhým stiskem tlačítka ON/OFF na 3 sekundy zapnete nebo vypnete zařízení. Po zapnutí jedním krátkým stiskem ovládáte hlasitost, dvěma krátkými stisky za sebou vybíráte režim ambientního osvětlení. Krátkým stiskem poté ukončíte.
Krokové přepínání: dlouhý stisk aktivuje iMS a EQ.
Tlačítko BW: Výběr šířky pásma

• V FM režimu krátký stisk: přepnutí stereo/mono

• V FM režimu dlouhý stisk: přepínání demodulační šířky pásma mezi 56–311 kHz/AUTOBW
  Také je možné držet BW a otáčet knoflíkem TUNING

• V AM režimu krátký stisk: přepínání šířky pásma mezi 3/4/6/8kHz
  Tlačítko MODE: Režim ladění

• Krátký stisk: přepnutí mezi MAN (ruční)/AUTO (automatické)/MEM (uložení stanice)

• Dlouhý stisk: otevře menu
  Tlačítko AM/MF: Výběr pásma

• Krátký stisk: přepínání LW/MW/SW/OIRT/FM

• V FM režimu dlouhý stisk: otevře pokročilé zobrazení RDS / alternativní frekvence

Frekvenční rozsah:

• 65–108MHz: Rusko/východní Evropa

• 76–95MHz: Japonsko

• 76–108MHz: Školní vysílání

• 87–108MHz: Evropa/Oceánie/Afrika/Asie

• 87.5–108MHz: Čína/USA
  Výchozí krok OIRT: 30kHz, FM: 50/100/200kHz (výchozí 100kHz)
  Krátké vlny: 1700–27000kHz (výchozí 5kHz krok)
  MW: 522–1791kHz (9kHz)
  MW: 520–1720kHz (10kHz)
  LW: 144–513kHz (9kHz)

Specifikace příjmu:
Citlivost teleskopické antény:

• FM (S/N=30dB) ≤ 0.5uV  Selektivita: FM ≥ 60dB (+150kHz)

• SW (S/N=20dB) ≤ 10uV  Selektivita: SW ≥ 60dB (BW=3kHz/+5kHz)

• MW (S/N=20dB) ≤ 10uV  Selektivita: MW ≥ 60dB (BW=3kHz/±9kHz)

• LW (S/N=20dB) ≤ 10uV  Selektivita: LW ≥ 60dB (BW=3kHz/+9kHz)

Anténní port: Pro všechna pásma externí anténa, standardní BNC konektor
Výstup na reproduktor: Digitální audio zesilovač, pohání 45x45mm širokopásmový reproduktor, výstup 4Ω/5W, nízký šum, nízké zkreslení, vysoká hlasitost bez zkreslení. Vestavěný mono reproduktor, stereo obvod – pro stereo přepněte na mono (režim mix).
Výstup na sluchátka: Použit kvalitní operační zesilovač, vhodné i pro připojení k zesilovači, 3.5mm jack, nezávislé zesílení pro reproduktor a sluchátka. Po připojení sluchátek se vypne vestavěný zesilovač a výstup je směrován do sluchátek.

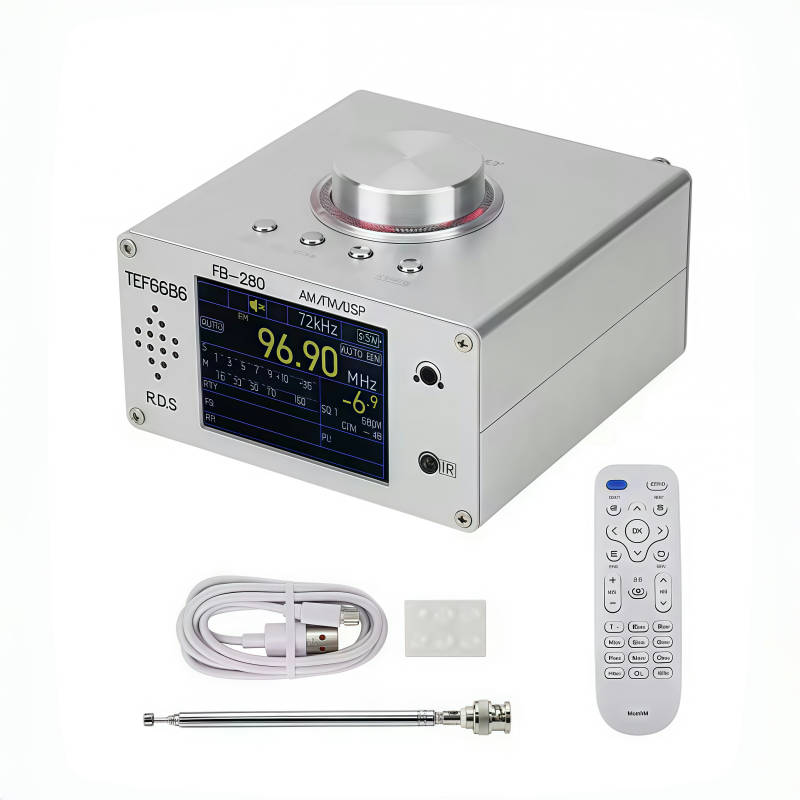

Obsah balení:
