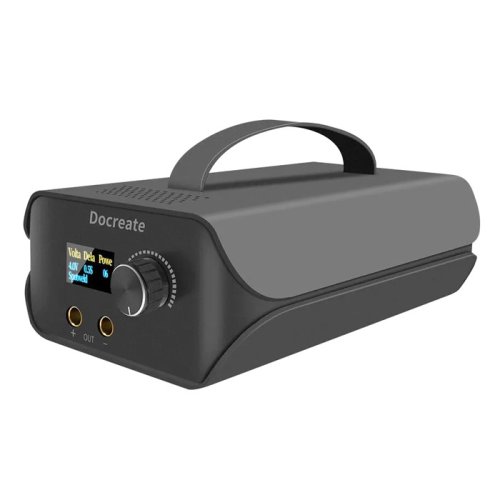

Docreate DO-02 superkondenzátorová ručná bodová svářečka

Docreate DO-02 superkondenzátorová ručná bodová svářečka

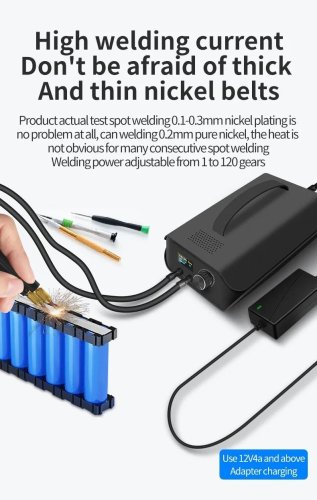

Tato bodová svářečka je ideální pro bodování nových článků baterií k původnímu flex kabelu a může být také využita pro tvorbu nových článků z Li-Ion baterií. Stačí jednoduše přiložit nový ocelový pásek na akumulátor, či jeho vývody, a přiložit vývody svářečky vedle sebe.

Typy baterií vhodné pro bodové svařování: 18650, 21700, 26650, 32650 a jiné válcové baterie, baterie pro mobilní telefony, nikl-metal hydridové baterie atd.

Bodové svařování není vhodné pro: baterie s velkými články a jazýčky z mědi, hliníku a zinku

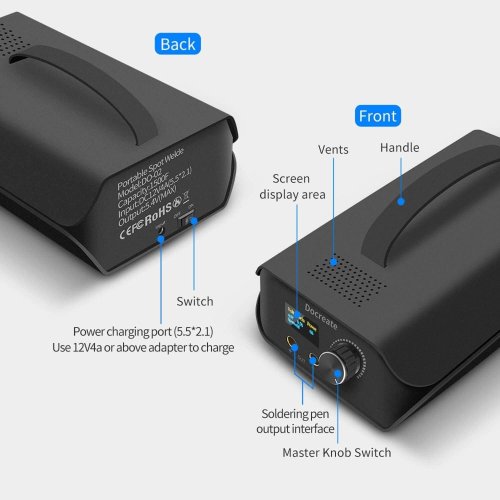

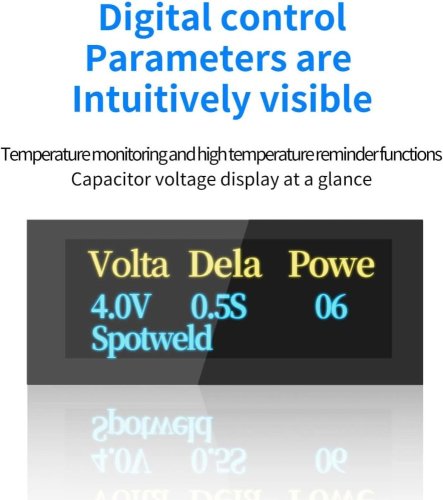

Potřebný svařovací proud zajišťují dva superkondenzátory o kapacitě 3000F a pro napájení se používá napájecí adaptér 12V/4A. Svářečka je vybavena displejem, na kterém jsou vidět aktuální nastavené hodnoty svařování a aktuální napětí na superkondenzátorech. Nastavení je intuitivní a provádí se rotačním enkodérem s tlačítkem umístěným vedle displeje. Tlačítkem v enkodéru se krátkým stiskem přepíná mezi nastavovanými funkcemi a hodnoty se mění jeho otáčením. Nastavují se pouze dvě hodnoty - doba svařovacího impulzu a výkon svařování. Nastavené hodnoty jsou automaticky uloženy a použity při dalším spuštění svářečky. Samotné svařování probíhá v automatickém režimu - přiloží se elektrody na svařovaný materiál a elektronika svářečky automaticky spustí svařovací impulz.

Oproti bateriovým bodovým svářečkám nedochází k přebíjení kondenzátorů Farad a dokonce i 0V je normální napětí. Současně může dvojice superkondenzátorů (Farad) dosáhnout vybíjecího napětí 5,4V, což je mnohem vyšší než 4V baterie, čímž může výrazně zlepšit vybíjecí výkon a okamžitý proud.

• LCD displej
• Jednopulzní a dvoupulzní, 119 úrovní výkonu
• Dovážené měděné hroty
• Dlouhodobé použití bez údržby
• Snadné pájení až 0,4mm

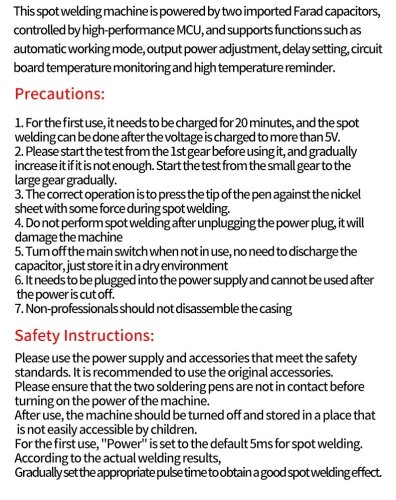

Návod k použití:

Před každým bodováním je nejprve nutné nechat řádně nabít superkondenzátory. Napětí na displeji musí být min. 5-5,3V. Při úplně prvním spuštění, nebo odstavení svářečky na více jak 4 dny může nabíjení trvat až 20 minut.

Pro nalezení optimální hodnoty energie se doporučuje nalézt zkušebním svářením začínajícím na nejnižší hodnotě svářecího výkonu 1 a jeho postupným zvyšováním až do požadované kvality svárů.

1. Při používání nabijte na 4~5,4V. Čím vyšší napětí, tím silnější pásek lze svařit (nikdy nenabíjejte více než 5,4V, jinak dojde k poškození kondenzátoru)!
2. Způsob ovládání: krátkým stisknutím a dlouhým stisknutím po dobu 3 sekund zapnete a vypnete zařízení. Jedním stisknutím kodéru vyberte režim, otáčením kodéru upravte nastavení.
3. Upravte dobu zpoždění 1~8 a jednopulzní nebo dvoupulzní převody 1~199. LED displej během nastavování bliká. Klikněte pro potvrzení nastavení.
4. Ozve se první zvukové pípnutí poté, co se obě svářecí pera dotknou svařovacího povrchu, a druhý zvukový signál při spuštění bodového svařování.

POZOR! Se svářečkou se nesmí svářet, pokud není připojen napájecí zdroj a to ani, když jsou kondenzátory plně nabité! Hrozilo by zničení svářečky.

Orientační tabulka svařovacího výkonu:

• Síla materiálu: Nastavený výkon
• 0,1mm: 1-10
• 0,12mm: 10-20
• 0,15mm: 20-40
• 0,2mm: 40-60
• 0,3mm: 90-110
• 0,4mm: 110-120

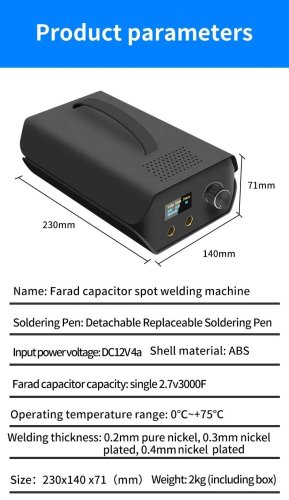

Specifikace:

• Model: DO-02
• Napájecí napětí: 12V / 4A
• Podporovaná tloušťka pásu:
• • 0,05~0.35 mm poniklovaný pásek
  • 0,05~0.20 mm pásek z čistého niklu
  • 0,05~0.4 mm ocelový pás/plech
• Kapacitory:2x 2.7V 3000F
• Doba svařování: 0,5-7
• Výkon svařování: 1-120
• Rozměr: cca. 100x50x28mm
• Hmotnost: cca. 198g

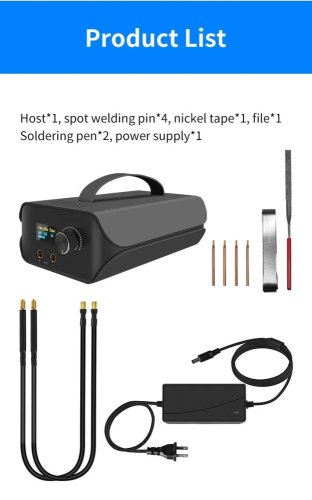

Součástí dodávky:
1x Docreate DO-02 svářečka

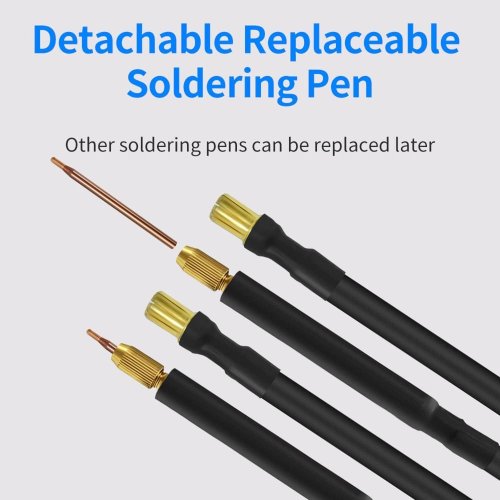

4x Svářecí pera
2x Měděné kabely
1x Napájecí zdroj 12V/4A
1x Svařovací páska, vzorek
