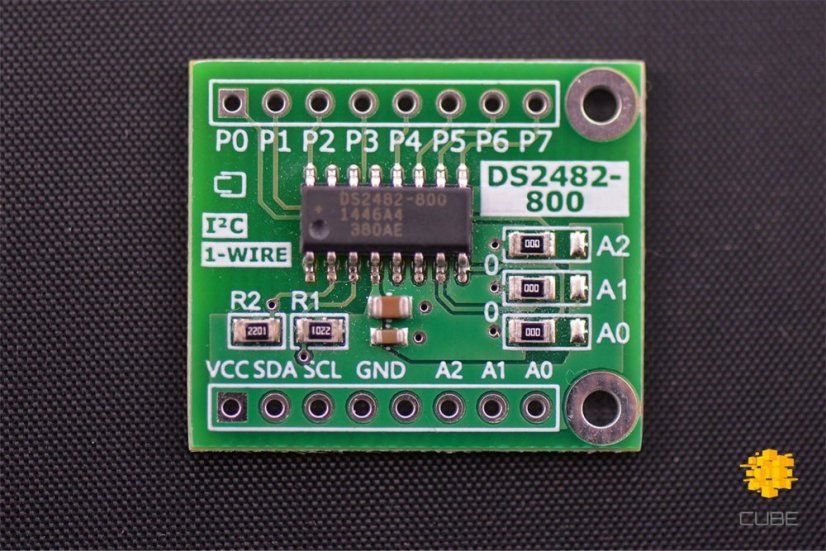

DS2482-800+ I2C na 8-Channel 1-Wire Rozšiřující Deska

DS2482-800+ I2C na 8-Channel 1-Wire Rozšiřující Deska

DS2482-800 je můstkový typ převodníku z I²C na jednovodičovou sběrnici, který se připojuje k standardním (100kHz max.) nebo rychlým (400kHz max.) sběrnicím I²C, a zajišťuje dvousměrný převod protokolu mezi I²C a jakýmikoliv 1-Wire pomocnými zařízeními. Ve vztahu k 1-Wire zařízením působí DS2482-800 jako 1-Wire sběrnice. Interní časovače výrobce eliminují potřebu časově kritických signálů generovaných hostitelským procesorem, což umožňuje standardní i zrychlené 1-Wire komunikační rychlosti. Pro optimalizaci signalizace 1-Wire provádí DS2482-800 sledování poměru mezi stoupajícími a klesajícími okraji signálu a má programovatelnou funkci maskování krátkých impulzů, které mohou některá 1-Wire zařízení generovat. Programovatelná silná „pull-up“ funkce podporuje 1-Wire napájení pro 1-Wire zařízení jako jsou senzory a EEPROM. DS2482-800 nabízí 8 nezávislých 1-Wire I/O kanálů a adresování I²C se řeší pomocí tří binárních adresových vstupů, aby se předešlo konfliktu s dalšími I²C zařízeními v systému.

Vlastnosti:

• Umožňuje jednoduché připojení mezi I2C micro port a 1-Wire slave zařízeními.
• I2C hostitelské rozhraní podporuje komunikační rychlosti 100kHz a 400kHz.
• 8 nezávislých 1-Wire I/O kanálů.
• 1-Wire Master I/O s možností volby aktivního nebo pasivního pull-up.
• Poskytuje resetování/přítomnost, sekvencování 8-bitových, jednocelých a 3-bitových 1-Wire I/O.
• Standardní a zrychlené 1-Wire rychlosti.
• Tři adresové vstupy pro přiřazení adres I2C.
• Minimalizuje šum a redukuje EMI systému.
• Slew-controlled 1-Wire edges.
• Podporuje EEPROM, teploměry a další 1-Wire slave zařízení s přechodnými režimy s vysokým proudem.
• Silný 1-Wire pull-up zajištěný interní dráhou signálu s nízkou impedancí.
• PCTLZ výstup pro volitelnou kontrolu externího MOSFET pro vyšší pull-up funkcionalitu.
• Široký provozní rozsah: 2.9V až 5.5V, -40°C až +85°C.

Technické informace:

• Produktová řada: Maxim Integrated DS2482S-800+

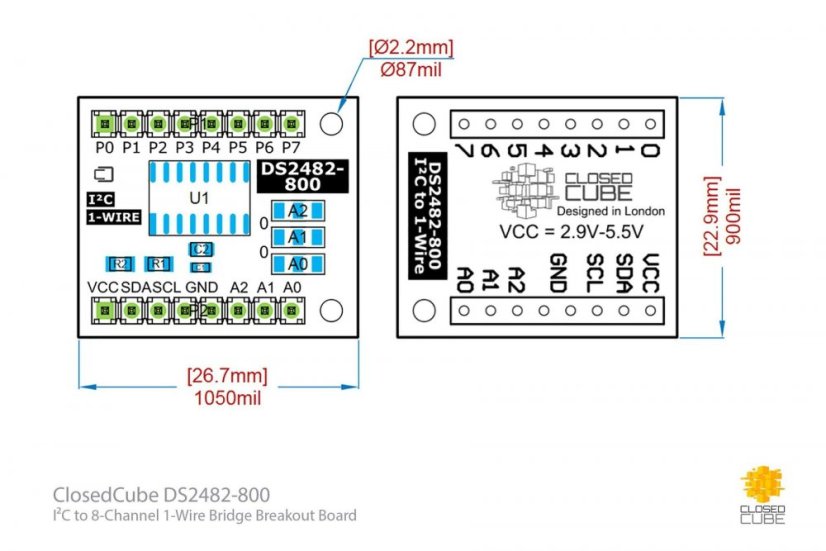

• Velikost PCB: 22 x 26 mm
• 2x 8-pinové zlaté konektory Harwin M20-9990845 (vertikální)

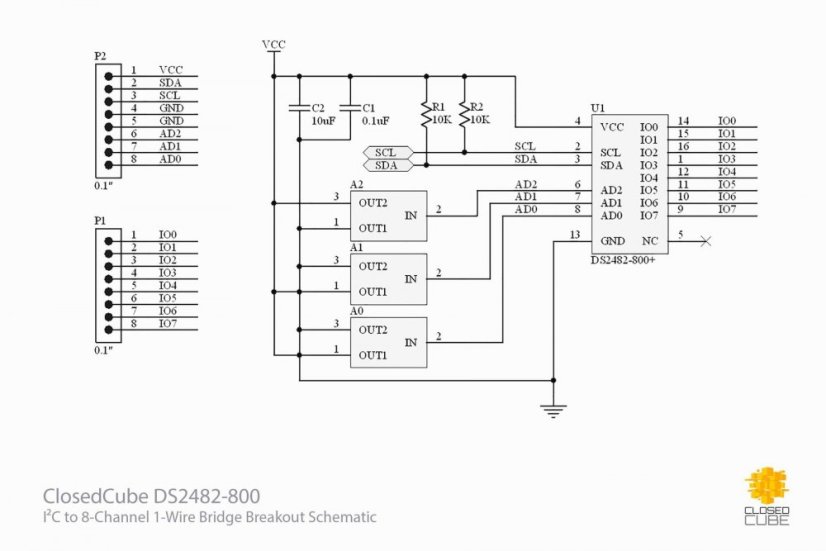

• Výchozí I2C adresa je 0x18 – lze změnit externě (odpájením propojovacích prvků 0805) nebo je nutné pájet A0-A2, pokud deska není předem osazena: A0-A2 nejsou obsazeny.
• Navrženo a vyrobeno v Londýně, Velká Británie.

Dokumenty:

• Maxim Integrated - Jak používat DS2482 I²C 1-Wire Master
