Dutinový pásmový RF filtr
Varianty2
| Cavity RF Filter | Dostupnost | Cena s DPH | Množství (ks) | |||
|---|---|---|---|---|---|---|
 |
868 MHz, N F-M | Není skladem Sledovat dostupnost | 0 Kč | Poptávka | ||
|
1090MHz MHz, N F-M | Není skladem Sledovat dostupnost | 0 Kč | Poptávka |

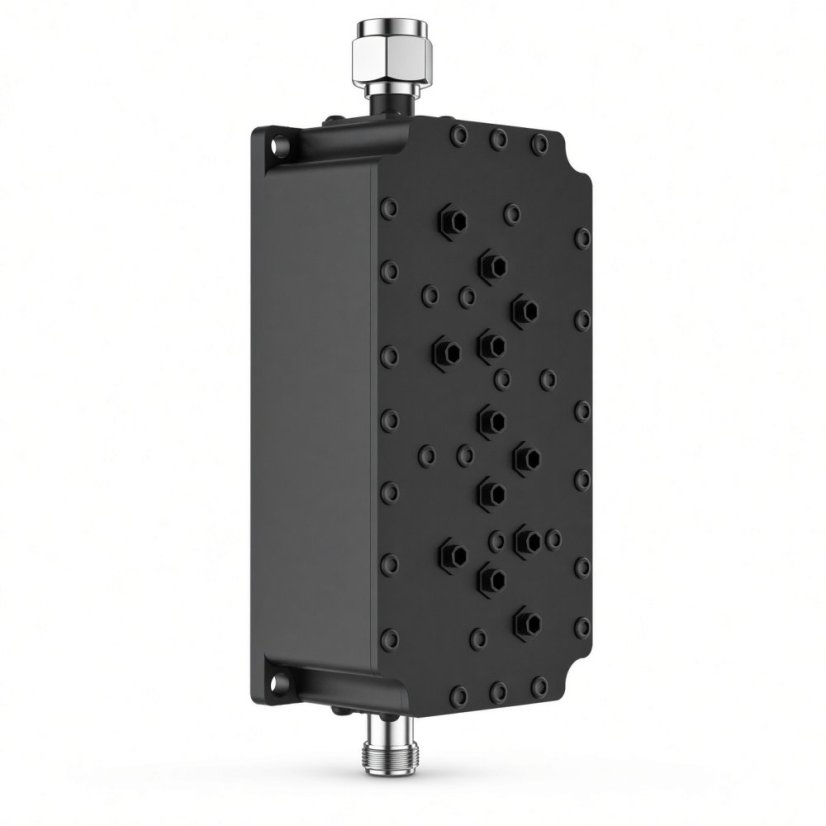

Dutinový pásmový RF filtr 868/915/1090 MHz 1,2–5,8 GHz | N-Female + N-Male
Tento N-typ dutinový pásmový filtr zlepšuje kvalitu signálu a pokrytí tím, že propouští pouze zvolené pracovní pásmo a potlačuje blízké rušení. Je určen pro Helium / LoRa / IoT brány, hotspoty a podobné RF systémy. Robustní hliníkové pouzdro a DC zkratová ochrana na RF portech poskytují základní ochranu proti přepětí.
Vlastnosti
- Dutinová konstrukce s nízkým vložným útlumem
- Silné potlačení mimo pásmo
- DC zkrat na RF portech (ochrana proti přepětí / blesku)
- Naladění na zvolenou frekvenční variantu
- Použití ve vnitřních prostorách

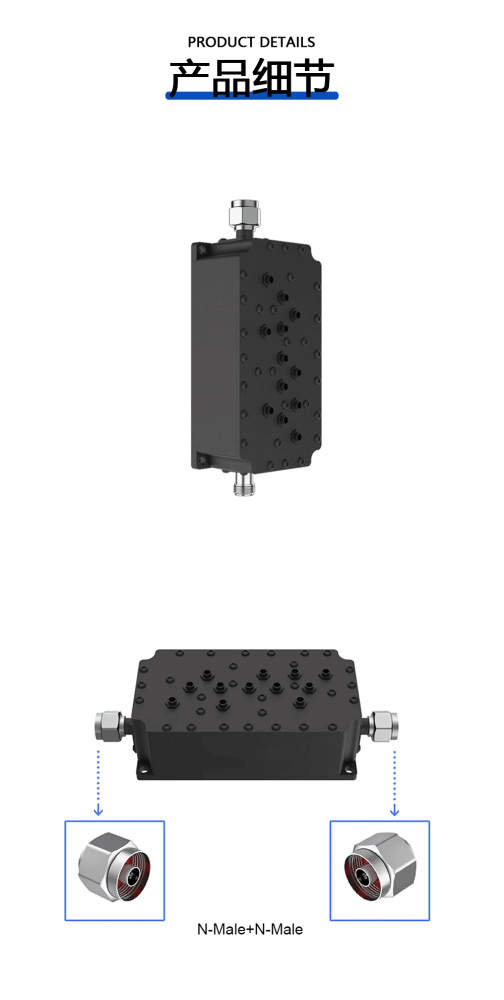

- Standard N-Female + N-Male; jiné konektory na vyžádání
Typické specifikace (reference 868 MHz; ostatní pásma stejná konstrukce)
- Impedance: 50 Ω
- VSWR: ≤ 1,3 : 1
- Vložný útlum: ≤ 1,0 dB (typicky)
- Zvlnění v pásmu: < 0,5 dB
- Potlačení mimo pásmo: ≥ 40–50 dB
- Výkon: 20 W
- Teplota: −40 až +80 °C
- Pouzdro: hliník, černá

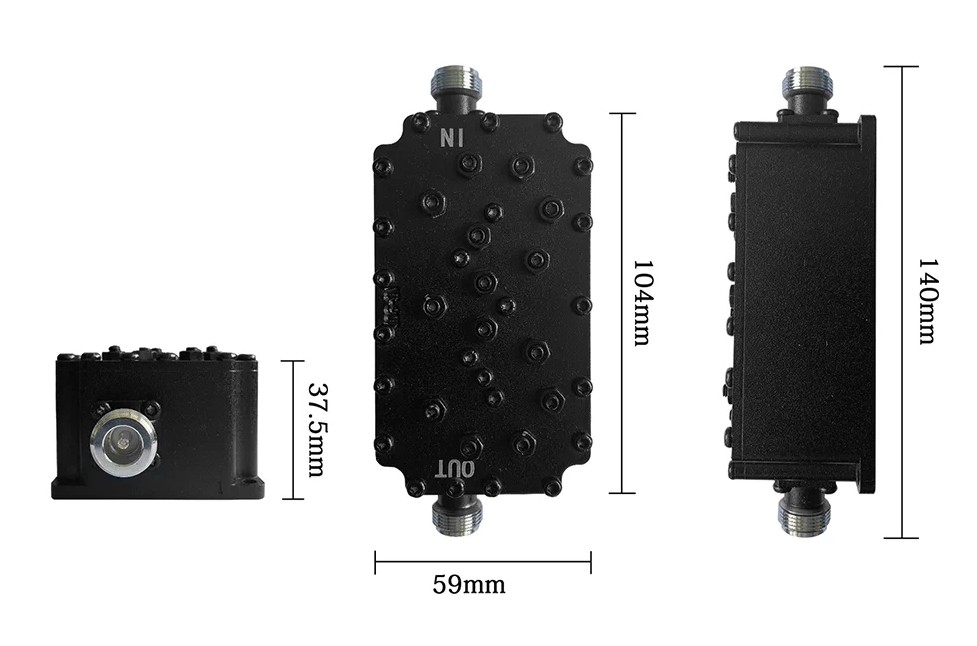

- Rozměry (model 868): 104 × 59 × 37,5 mm
- Hmotnost (model 868): 336 g
- Použití: vnitřní

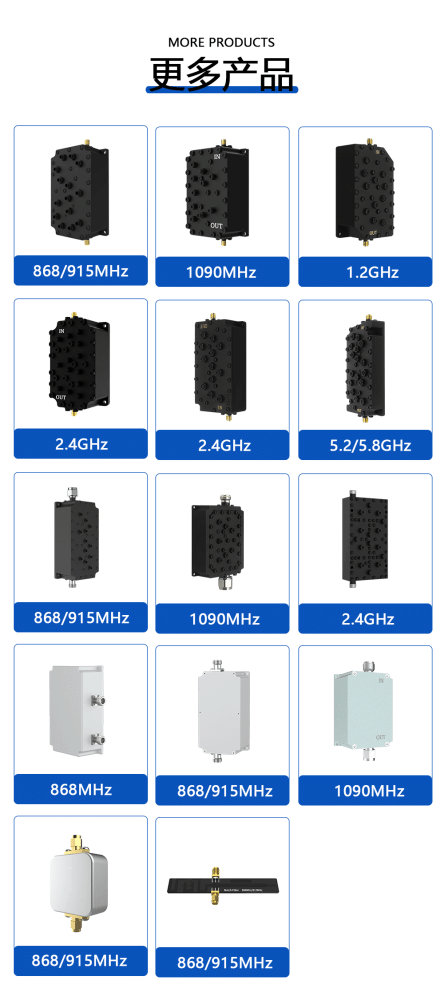

Frekvenční varianty: 868 MHz · 915 MHz · 1090 MHz · 1,2 GHz · 2,4 GHz · 5,2 GHz · 5,8 GHz

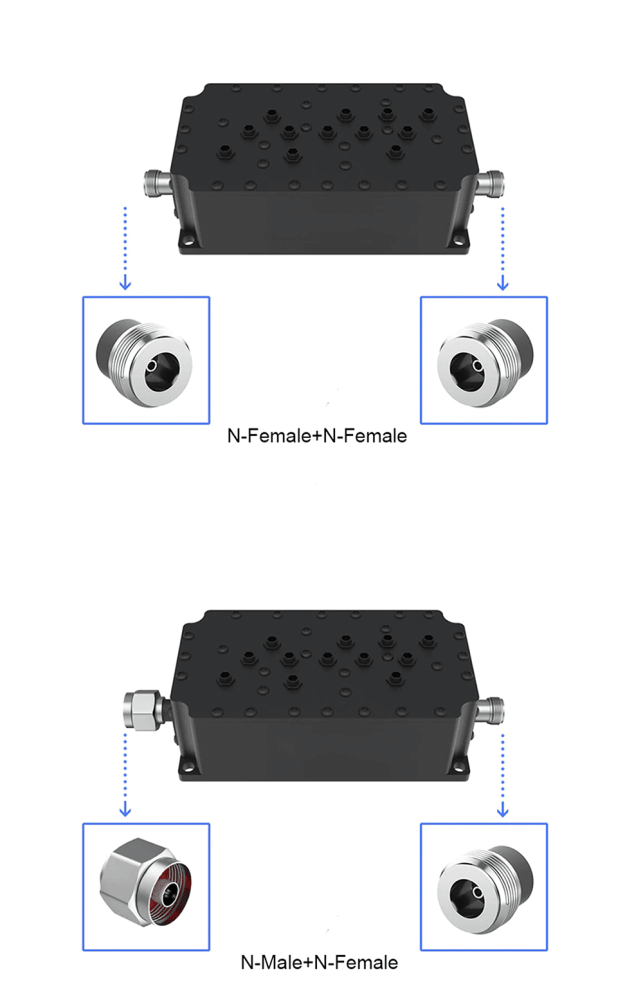

Konektory: standard N-Female + N-Male; na vyžádání N-Female + N-Female, N-Male + N-Male nebo SMA.
