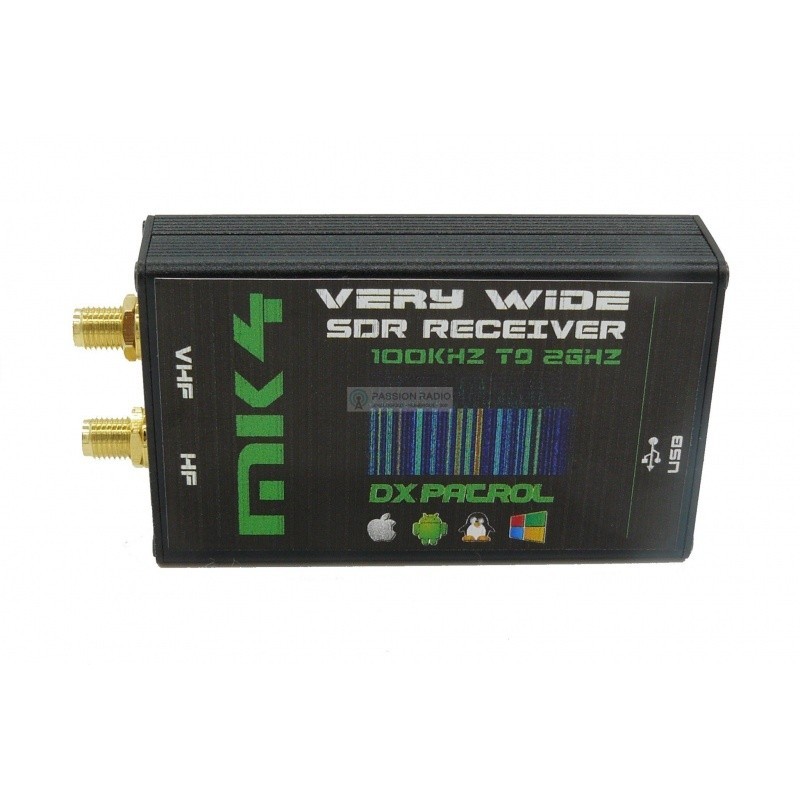

DXpatrol MK4 USB SDR přijímač

DX Patrol MK4, 100 kHz až 2 GHz SDR přijímač

DXPatrol je ultraširokopásmový softwarový přijímač (SDR) v překvapivě malém balení. Poskytuje příjem s plným pokrytím od 100 kHz do 2 GHz (méně než 800 MHz celulárně blokováno) pomocí vašeho oblíbeného open source softwaru SDR přes Windows, Mac, Linux nebo Android. Zapojuje se do USB portu vašeho počítače, odkud je také napájen. Místo počítače můžete používat svůj telefon nebo tablet se systémem Android a mít skutečně přenosné nastavení pro krátkovlnný a DX poslech.

Poslouchejte signály v celém rádiovém spektru pomocí AM, FM a úzkopásmových signálů jako SSB a CW. Můžete vidět rádiové spektrum od 50 Hz až po 3 MHz! Monitorujte celé amatérské 10metrové pásmo na jedné obrazovce. Jedná se o pomyslný “švýcarský nůž” SDR s aplikacemi omezenými pouze vaší představivostí a softwarem. Prohlédněte si dale na této stránce četné aplikace pro tento malý klenot a zjistěte, kde můžete získat bezplatný software.

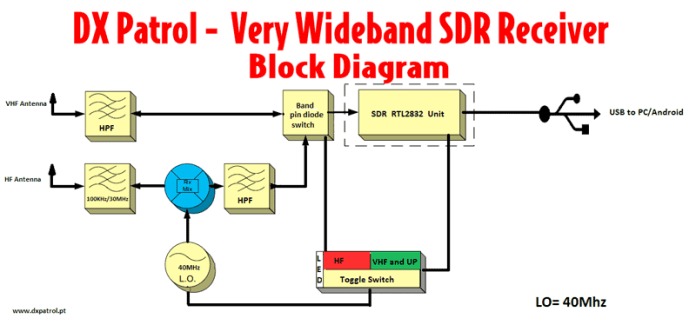

DX Patrol – Přijímač SDR – Blokové schéma

Aktuální verze MK2 má lepší výkon díky optimalizovanému filtračnímu obvodu a zcela novému RF designu.

Hlavní vlastnosti

• Příjem plného pokrytí od 100 kHz do 2000 MHz SDR (méně než 800 MHz mobilní)
• Režim přímého vzorkování
• Nezávislé anténní vstupy pro krátké vlny a VHF, volitelné přepínačem
• USB připojení k počítači (micro-usb)
• Průchozí micro-USB připojení pro nabíjení při používání telefonu nebo tabletu Android
• Přijímač s velmi vysokým dynamickým rozsahem
• Vysoce výkonný předzesilovač +33 dBm IP3
• Přední ochrana vstupu na konektorech antény
• Nízkošumový přepínač pásma pin-dioda
• Přesné a účinné pásmové filtry
• Velmi čistý příjem zvuku
• Pozlacené SMA anténní konektory
• LED indikace napájení a pásma
• Lokální oscilátor 40 MHz pro KV konverzi
• DBM vyvážený diodový prstencový směšovač
• Deska malé velikosti
• Freeware software
• Až 3,2 M Vzorkovací frekvence
• OTG USB kabel součástí balení
• Včetně samčího adaptéru SMA-BNC
• Stíněný hliníkový kryt

Některé technické údaje pro DX-Patrol:

• Provoz na 14 MHz, CW, šířka pásma 500 Hz:
• Hlučnost: -117dBm
• Prahová hodnota AGC: 22 uV (širokopásmové pásmo 2 MHz s maximálním RF ziskem -45 dBm celkem)
• Blokovací rozsah 100 kHz: 77 dB
• Dynamický rozsah vzájemného míchání: 76 dB
• Údaje IMD3:
• Úzký dynamický rozsah IMD3: 66 dB při 14 MHz; 73 dB při 50 MHz; 63 dB při 144 MHz

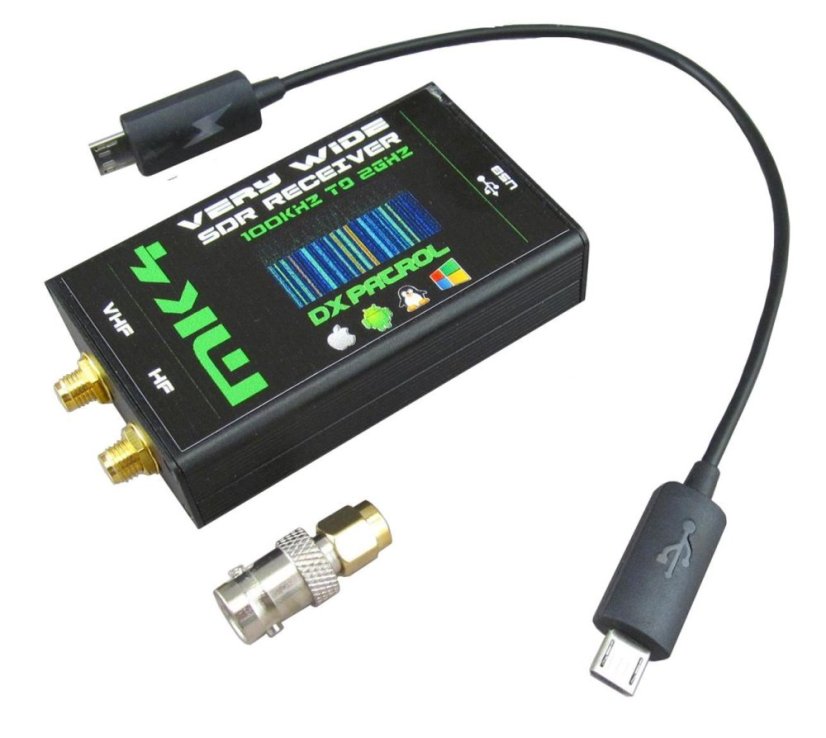

Obsah balení:

1x DXpatrol MK4

1x USB kabel

1x SMA-BNC konektor

SDR++ software for Windows, Mac, Linux, Android- https://www.sdrpp.org/

SDR-RADIO - https://www.sdr-radio.com/download

HDSDR - https://www.hdsdr.de/
