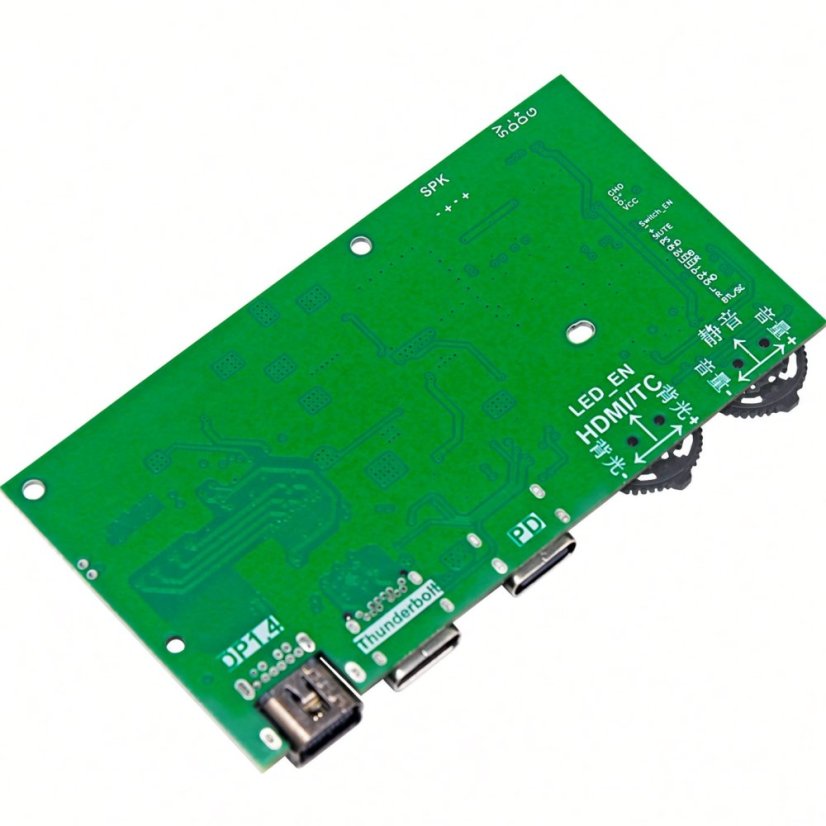

eDP řídicí deska 4K60

HDMI na eDP řídicí deska 4K60 2K120 1080p144 vysoká frekvence

HDMI/DP na eDP řídicí deska – 4K@60 Hz / 2K@120 Hz / 1080p@144 Hz vysoká obnovovací frekvence, univerzální rozlišení (Y368, 40pin eDP)

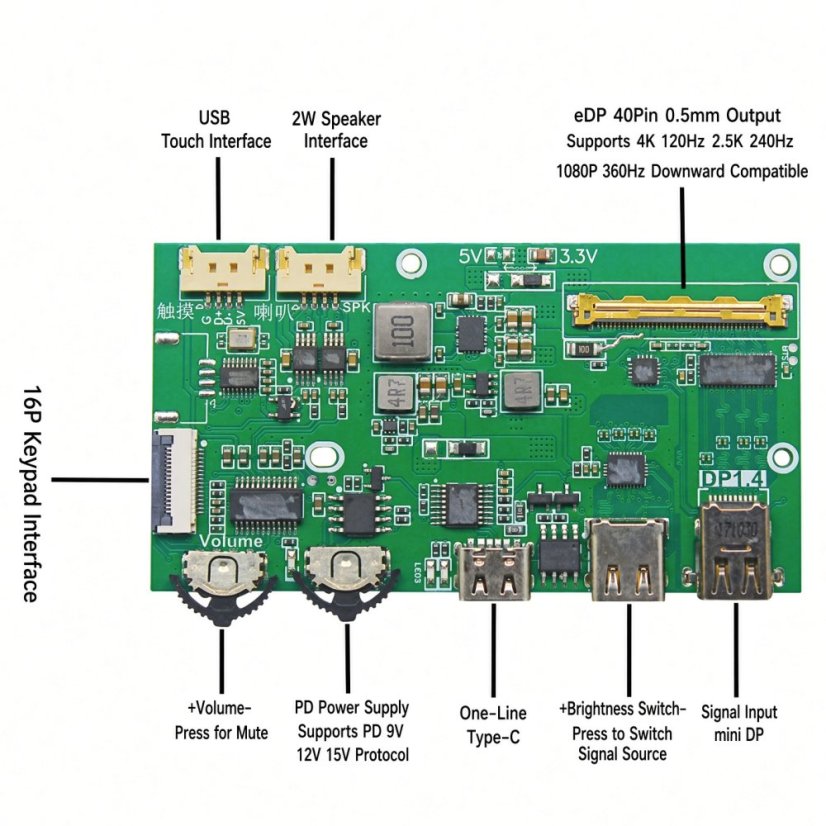

Popis Kompaktní převodní deska HDMI/DP → eDP určená pro DIY přenosné monitory a opětovné použití notebookových panelů. Převádí signál z micro-HDMI/mini DP na 40pinový eDP výstup (4-lane, koaxiální). Podporuje vysoké obnovovací frekvence a standardní rozlišení 16:9 / 16:10 až do 4K. Ideální pro přeměnu nepoužívaných eDP panelů na externí monitory pro PC, herní konzole a další HDMI/DP zdroje. Ovládání napájení a jasu rotačním kolečkem. Bez funkce škálování – vstupní rozlišení musí přesně odpovídat panelu.

Technické specifikace

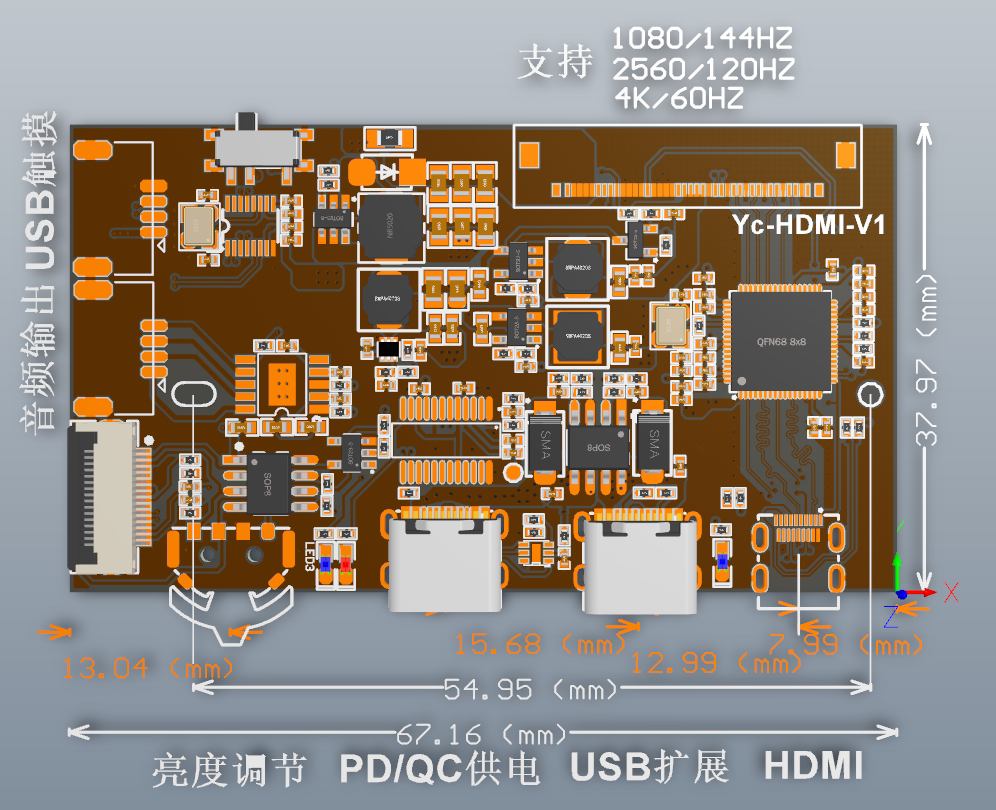

• Model: YZY_251230_0450 / Yc-HDMI-V1
• Vstup:
  • micro-HDMI
  • mini-DP

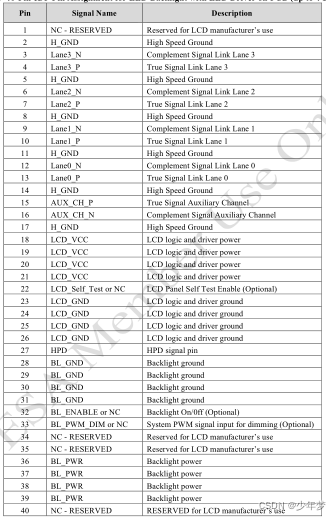

• Výstup: 40pin eDP (4-lane, koaxiální)
• Podporovaná rozlišení a frekvence: – 1920×1080 / 120 Hz – 1920×1200 / 144 Hz – 2560×1440 / 120 Hz – 2560×1600 / 120 Hz – 3200×1800 / 48 Hz – 3840×2160 / 60 Hz – 3840×2400 / 60 Hz
• Pouze standardní 16:9 a 16:10 panely
• Napájení: Type-C, podpora 5 V / PD / QC (až 60 W PD nabíječky), proud 2–5 A
• Výchozí napětí podsvícení: 15 V | Logické napětí: 3,3 V
• Ovládání jasu: rotační kolečko (doleva/doprava = jas, svislý stisk = ON/OFF)
• Výchozí jas po zapnutí: 50 % (do 1 s)
• Provozní teplota: –40 °C až +85 °C
• Životnost tlačítka: 50 000 cyklů
• Podpora konzolí: Xbox 360, PS5 (vyžaduje panel 1920×1080)

Důležité poznámky / Varování

• Nepodporuje hot-plug (připojení za chodu).
• Při odpojování HDMI nejprve odpojte Type-C napájení.
• Nikdy nepřipojujte ani neodpojujte eDP kabel pod napětím – hrozí poškození obrazovky.
• Správné pořadí: vypnout napájení → odpojit všechny kabely → nakonec vytáhnout eDP kabel.
• Bez škálování: zdroj 1080p funguje pouze s panelem 1080p; zdroj 4K pouze s panelem 4K.
• Nepodporuje 4:3 ani jiné nestandardní poměry stran / rozlišení.
• Pouze pro 40pin eDP panely. Před nákupem ověřte parametry svého panelu.
