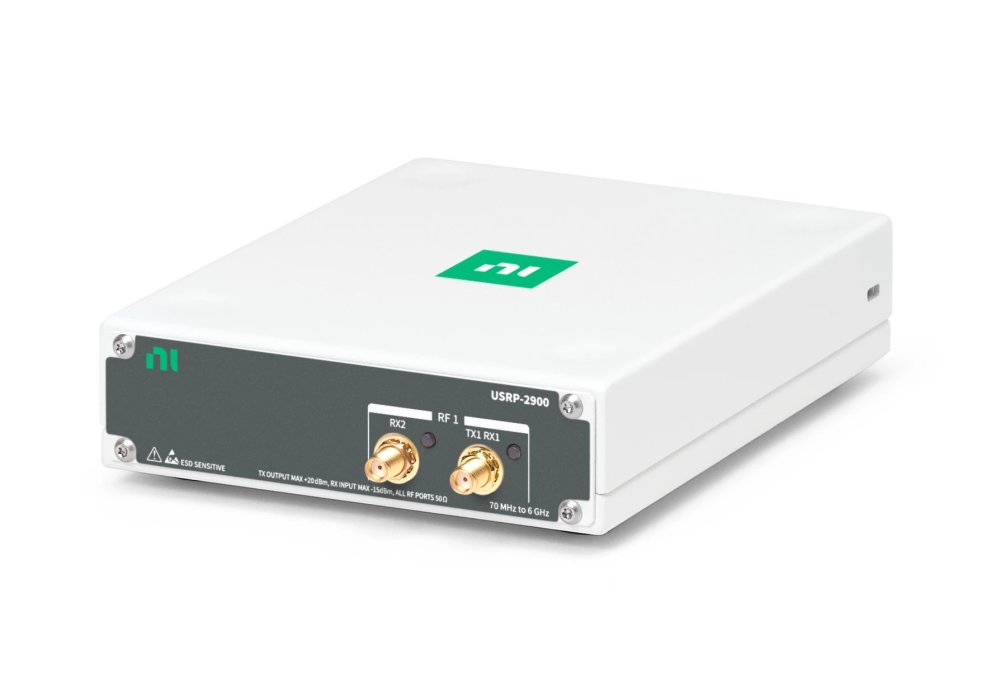

Emerson USRP-2900 – softwarově definované rádio 70 MHz až 6 GHz
Emerson USRP-2900 – softwarově definované rádio 70 MHz až 6 GHz
Emerson USRP-2900 – softwarově definované rádio 70 MHz až 6 GHz
USRP-2900 je laditelný RF transceiver s plně duplexním provozem. Nabízí připojení napájené z sběrnice USB 3.0 nebo USB 2.0.
NI USRP-2900 lze využít pro následující komunikační aplikace: white space; broadcast FM; veřejná bezpečnost; pozemní mobilní, nízkovýkonová zařízení v nelicencovaných pásmech (ISM); senzorové sítě; amatérské rádio; nebo GPS.
Specifikace
- Rozsah frekvencí: 70 MHz až 6 GHz
- Krok frekvence: <1 kHz
- Maximální výstupní výkon (vysílač): 20 dBm
- Rozsah zisku (vysílač): 89,75 dB
- Krok zisku (vysílač): 0,25 dB
- Přesnost frekvence: 2,5 ppm
- Maximální okamžitá reálněčasová šířka pásma: 56 MHz
- Maximální I/Q rychlost: Streaming 15 MS/s, Burst 61,44 MS/s
- DAC: 12 bitů
- Rozsah zisku (přijímač): 76 dB
- Krok zisku (přijímač): 1,0 dB
- Maximální vstupní výkon (přijímač): -15 dBm
- Šumové číslo: 5 dB až 7 dB
- ADC: 12 bitů
- FPGA: Spartan-6 LX75
- Počet výstupních kanálů: 1
- Počet vstupních kanálů: 1
- GPSDO: Ne
- Připojení: USB 2.0 / USB 3.0
- Napájení: Typický příkon 12 W až 15 W, maximálně 18 W; přijímá externí DC zdroj 6 V, 3 A
- Rozměry: 12,5 cm × 9,4 cm × 3,8 cm
- Hmotnost: 676 g
- Provozní teplota: 23 °C ± 5 °C
- Relativní vlhkost: 10 % až 90 %, nekondenzující
- Maximální nadmořská výška: 2 000 m
- Stupeň znečištění: 2
- Použití: Pouze v interiéru
Vlastnosti
Signály přijímané USRP-2900 jsou zesíleny, převedeny dolů, filtrovány, digitalizovány a decimovány před předáním do hostitelského počítače. Signály vysílané USRP-2900 jsou upsamplovány, rekonstruovány, filtrovány, převedeny nahoru a zesíleny před vysíláním. RF přepínač umožňuje vysílací a přijímací operace na stejné sdílené anténě. Jedna anténa je určena pouze pro příjem.
Důležité poznámky
Maximální výstupní výkon TX +20 dBm, maximální vstupní výkon RX -15 dBm. Všechny RF porty 50 Ω. Používejte pouze napájecí zdroj dodaný v sadě nebo jiný schválený ITE zdroj označený LPS.
Dokumenty
- USRP-2900 Specifications
- USRP-2900 Block Diagram / User Manual
- USRP-2900 Driver Download
- USRP-2900 Product Certification(s)
- USRP-2900 Letter of Volatility
Obsah balení
- Zařízení USRP-2900
- 1 m, USB-A 3.1 Male to USB-B 3.1 Male USB kabel
- 1 m, SMA male-to-SMA male kabel
- 0,410 in, 30 dB, 1 W, DC do 6000 MHz, SMA male to SMA female, pevný attenuátor
- Bezpečnostní, ekologická a regulační dokumentace
