FC-51 infračervený senzor překážek
FC-51 infračervený senzor překážek
Kvalitní infračervený modul pro detekci překážek FC-51 s nastavitelným rozsahem 2–30 cm. Perfektní pro Arduino, Raspberry Pi a robotické projekty. Více
15 Kč
s DPH
Kvalitní infračervený modul pro detekci překážek FC-51 s nastavitelným rozsahem 2–30 cm. Perfektní pro Arduino, Raspberry Pi a robotické projekty. Více

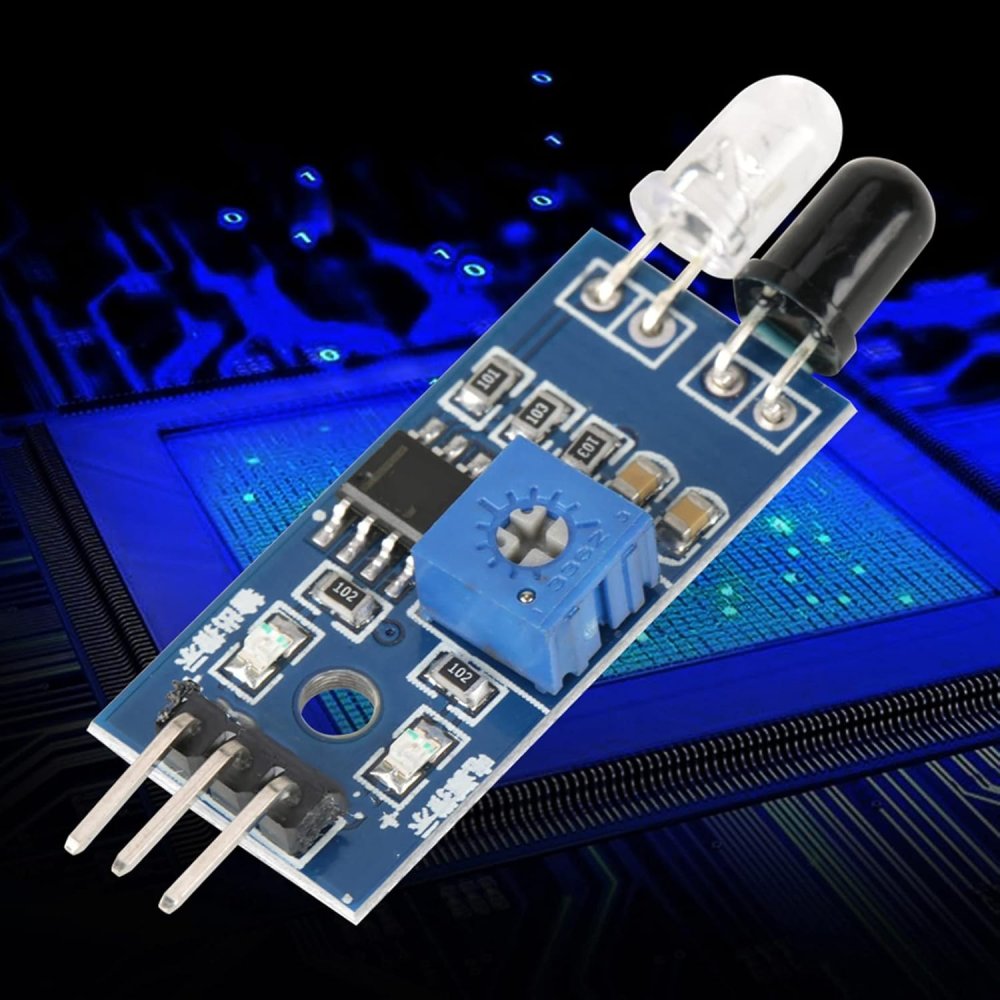

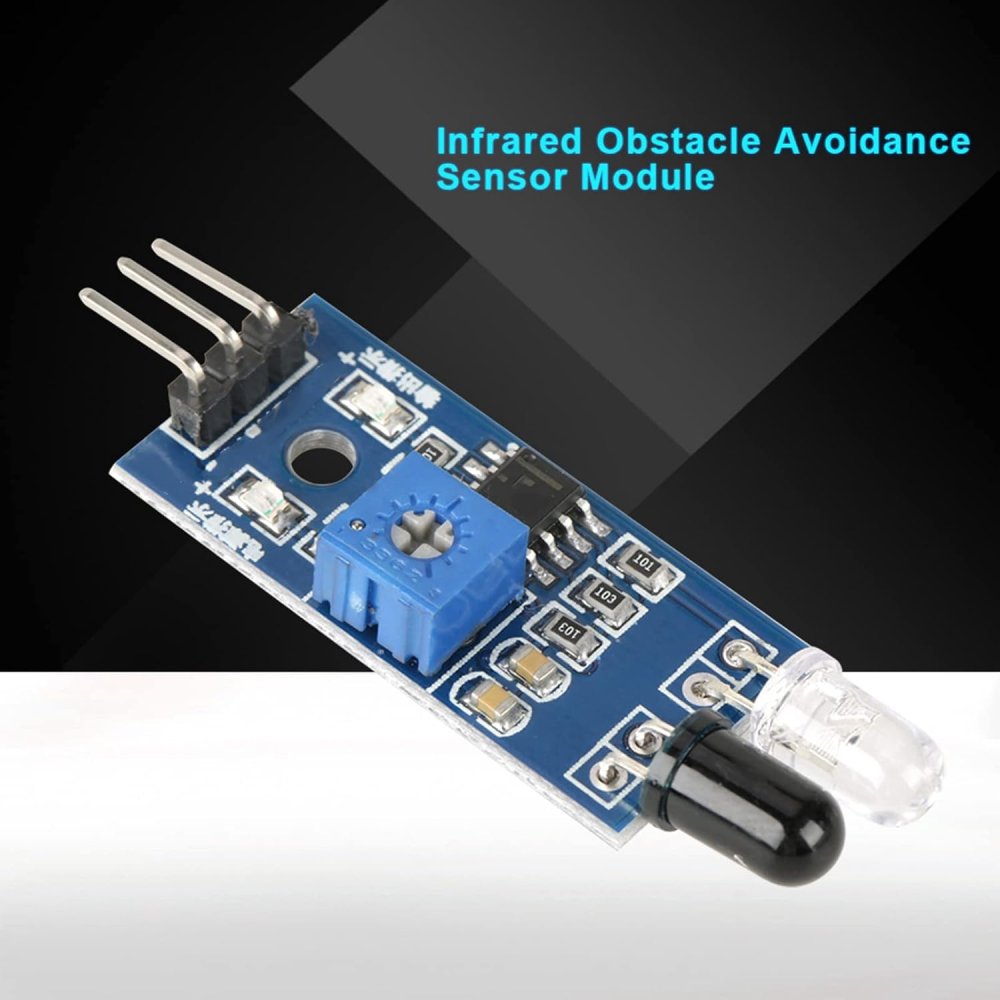

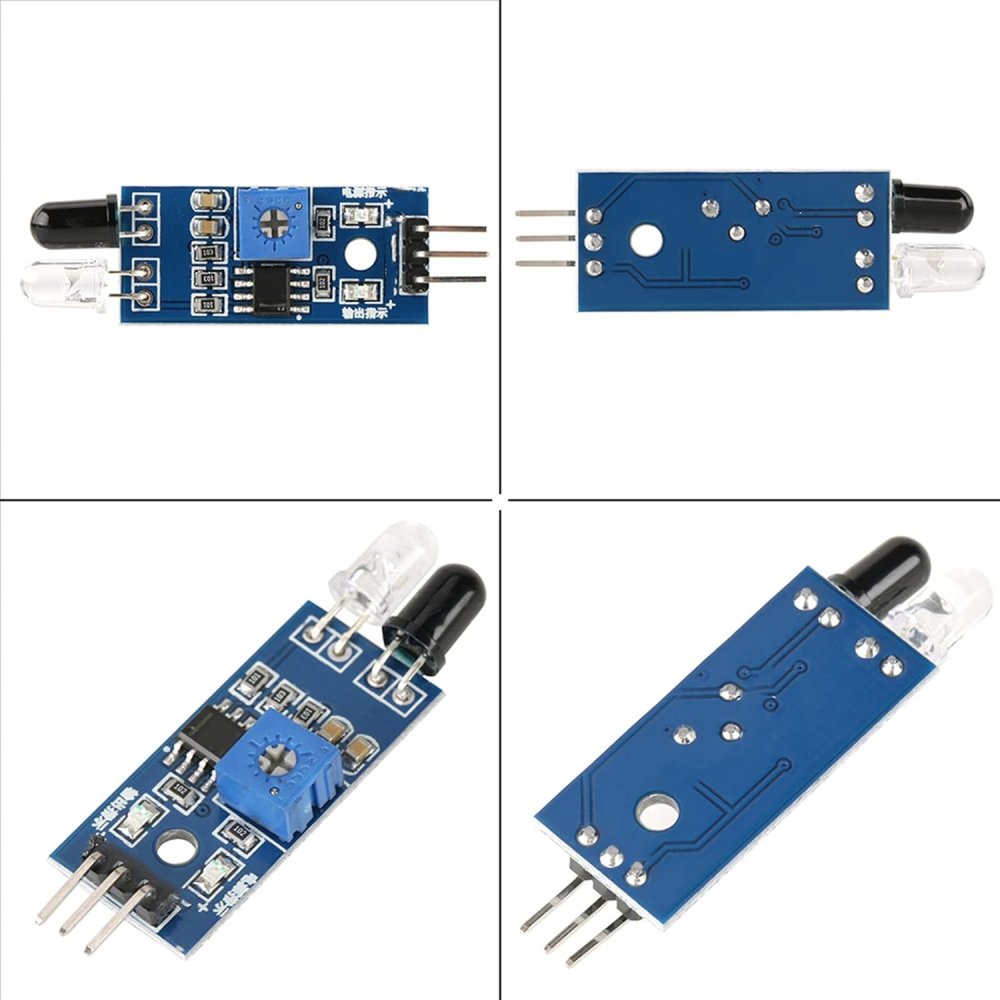

Infračervený senzor překážek FC-51
Kompaktní infračervený modul pro detekci překážek, ideální pro projekty s Arduino, Raspberry Pi a dalšími mikrokontroléry. Díky aktivní infračervené reflexní technologii spolehlivě detekuje překážky v rozmezí 2 až 30 cm. Detekční vzdálenost lze snadno nastavit pomocí potenciometru na desce.
Hlavní vlastnosti:
- Detekční rozsah: 2–30 cm (nastavitelný)
- Úhel detekce: 35°
- Digitální výstup (vysoká/nízká úroveň)
- Kompatibilní s 3,3 V i 5 V systémy
- Stabilní komparátor LM393

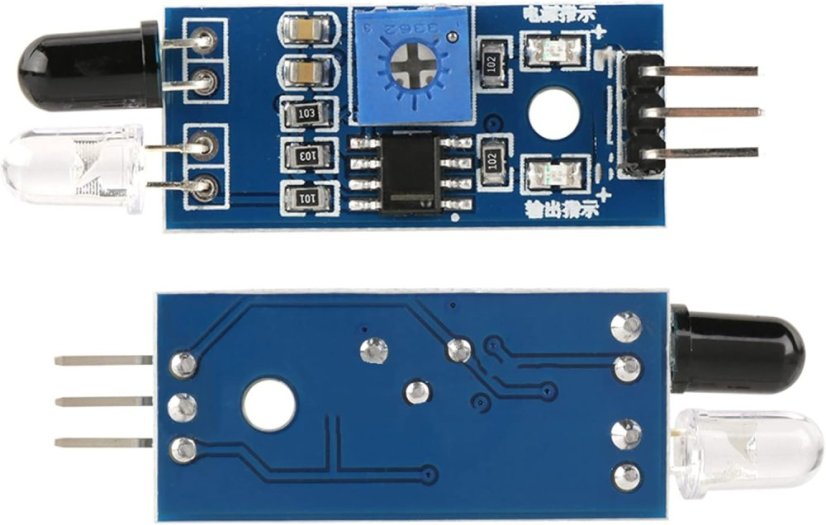

- Indikační LED napájení a signálu
- Malé rozměry: 3,2 × 1,4 cm
- Montážní otvory 3 mm
Vhodný pro roboty vyhýbající se překážkám, chytrá autíčka, sledovače čar a různé DIY elektronické projekty.
Popis / Návod k modulu
- Když modul detekuje překážku vpředu, rozsvítí se na desce plošných spojů zelená indikační dioda (vysoká úroveň) a zároveň výstup OUT trvale vysílá nízkou úroveň signálu. Modul detekuje vzdálenosti 2~30 cm s úhlem detekce 35°. Detekční vzdálenost lze upravit pomocí potenciometru: otáčením ve směru hodinových ručiček se vzdálenost zvyšuje, proti směru hodinových ručiček se snižuje.
- Senzor používá aktivní infračervenou reflexní detekci, proto je odrazivost a tvar cíle klíčovým faktorem pro detekční vzdálenost. Černé objekty mají kratší detekční vzdálenost, bílé delší; malé objekty kratší, velké delší.
- Výstupní port OUT modulu lze přímo připojit k I/O pinu mikrokontroléru nebo přímo ovládat 5V relé. Zapojení: VCC–VCC, GND–GND, OUT–IO.
- Komparátor je LM393, zajišťuje stabilní provoz.
- Modul lze napájet stejnosměrným napětím 3–5 V. Po připojení napájení se rozsvítí červená indikační dioda napájení.

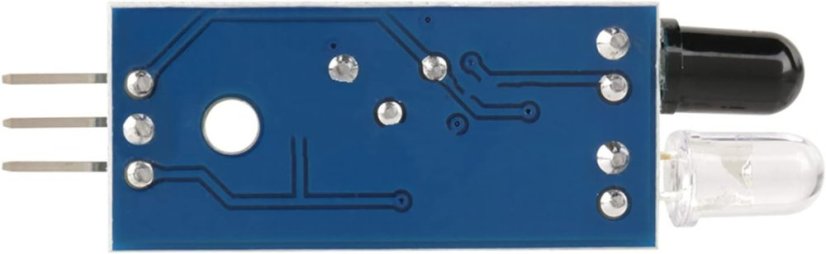

- Má 3mm montážní otvory pro snadné upevnění a instalaci.

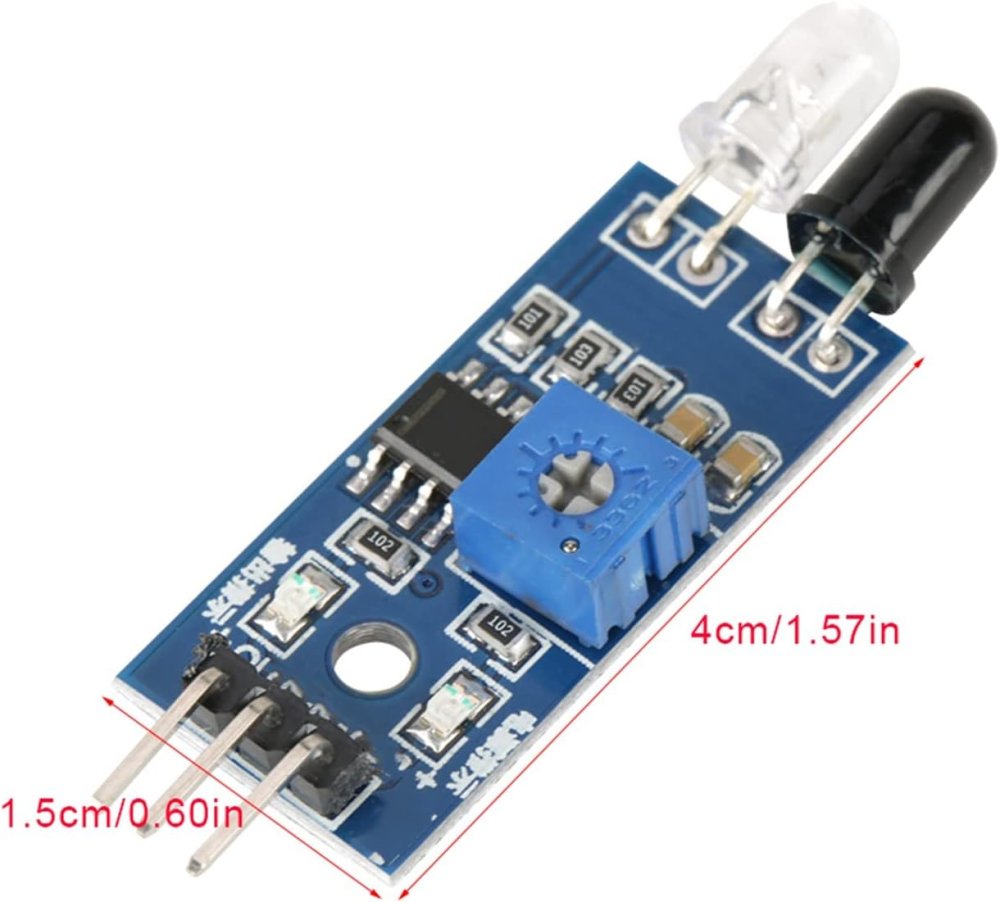

- Rozměry desky: 3,2 cm × 1,4 cm.
- Každý modul je z výroby nastaven na optimální prahovou napětí pomocí potenciometru. Potenciometr neupravujte, pokud to není nutné.
Schéma modulu (Schéma v originálním obrázku)

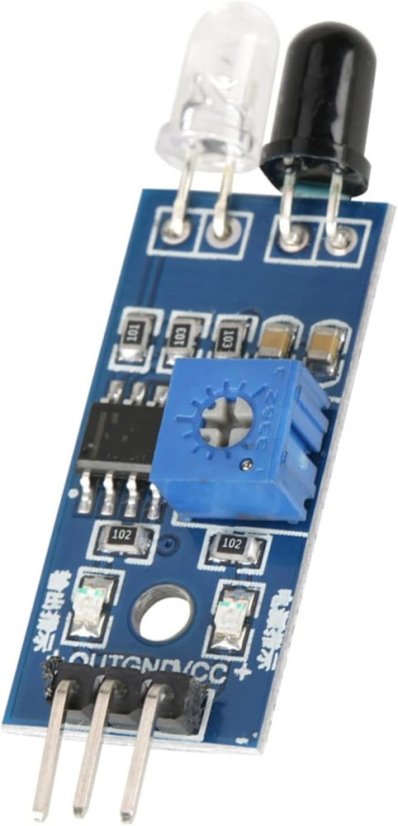

Popis pinů:
- VCC – Externí napětí 3,3–5 V (kompatibilní s 5V i 3,3V mikrokontroléry)
- GND – Zem
- OUT – Digitální výstup (0/1)
Obsah balení:
Jeden modul infračerveného senzoru pro detekci překážek dle obrázku.
