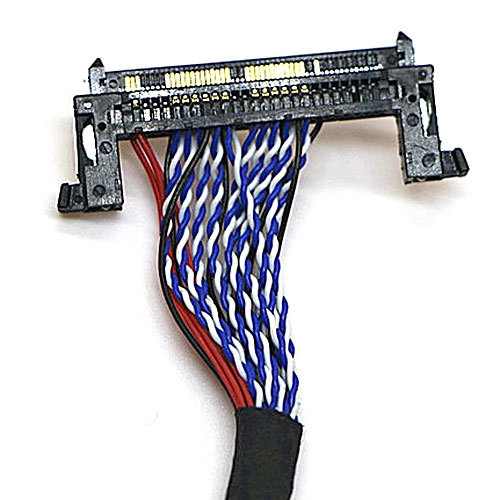

Kabel pro velké displeje FI-RE51S-HF 2kanálový 8bit LVDS 550mm
Specifikace:
- Model: FI-RE51S-HF
- Standard zobrazení: 2kanálový 8bit LVDS
- Rozhraní k displeji: JAE FI-RE51S-HF 51pin, Rozteč 0,5 mm (šířka 20mm)
- Rozhraní k desce: Dupont 30pin (šířka 30.5mm)
- Konektor podsvícení: n/a
- Délka: 550mm
Kabel je vhodný pro displeje:
| Typ obrazovky |
Model obrazovky |
značka |
Model LCD obrazovky |
| Řada 1 |
FI-RE51S-HF |
LG.PH |
LC420WUE-SAA1-VER1 |
| LG.PH |
LC370WUE-SBA1-6R1 |
| AU AUO |
T420HW02-V4 |
| AU AUO |
T420HW01-V2 |
| LG.PH |
LC420WU5-SLA2 |
| CMO Chimei |
V420H1-L05 |
| CMO Chimei |
V420H1-L07/11 |
| CMO Chimei |
V470H1-L02 |
| CMO Chimei |
V470H1-L03 |
| LG.PH |
LC420WU2-SLB1 |
| LG.PH |
LC470WU1-SLA1 |
| LG.PH |
LC470WU4-SLA1 |
| LG.PH |
LC470WUN-SAA1 |
| CMO Chimei |
V420H1-LN1 |
| LG.PH |
LC420WUN-SAA1 |
| LG.PH |
LC370WUN-SAB1 |
| LG.PH |
LC420WUD-SAC1 |
| LG.PH |
LC470WUD-SAC1 |
| LG.PH |
LC420WX4-SLB1 |
| LG.PH |
LC370WX2-SLA1 |
| LG.PH |
LC320WX1-SLB1 |
| LG.PH |
LC420WX7-SLE1 |
| LG.PH |
LC370WX4-SLE1 |
| LG.PH |
LC320WX5-SLC1
|
Piny:
1 VLCD Napájení +12.0V
2 VLCD Napájení +12.0V
3 VLCD Napájení +12.0V
4 VLCD Napájení +12.0V
5 VLCD Napájení +12.0V
6 NC Žádné připojení nebo zem
7 GND Zem
8 GND Zem
9 GND Zem
10 RA1N PRVNÍ KANÁL A-
11 RA1P PRVNÍ KANÁL A+
12 RB1N PRVNÍ KANÁL B-
13 RB1P PRVNÍ KANÁL B+
14 RC1N PRVNÍ KANÁL C-
15 RC1P PRVNÍ KANÁL C+
16 GND Zem
17 RCLK1N PRVNÍ HODINOVÝ KANÁL Clk-
18 RCLK1P PRVNÍ HODINOVÝ KANÁL Clk+
19 GND Zem
20 RD1N PRVNÍ KANÁL D-
21 RD1P PRVNÍ KANÁL D+
22 RE1N PRVNÍ KANÁL E-
23 RE1P PRVNÍ KANÁL E+
24 GND Zem
25 RA2N DRUHÝ KANÁL A-
26 RA2P DRUHÝ KANÁL A+
27 RB2N DRUHÝ KANÁL B
28 RB2P DRUHÝ KANÁL B+
29 RC2N DRUHÝ KANÁL C
30 RC2P DRUHÝ KANÁL C+
31 GND Zem
32 RCLK2N DRUHÝ HODINOVÝ KANÁL Clk
33 RCLK2P DRUHÝ HODINOVÝ KANÁL Clk+
34 GND Zem
35 RD2N DRUHÝ KANÁL D
36 RD2P DRUHÝ KANÁL D+
37 RE2N DRUHÝ KANÁL E
38 RE2P DRUHÝ KANÁL E+
42 GND Zem
43 NC žádné připojení
44 NC žádné připojení
45 LVDS Vybrat ‘H’ =JEIDA , ‘L’ = VESA
46 NC žádné připojení
47 NC žádné připojení
48 NC žádné připojení
49 NC žádné připojení
50 NC žádné připojení
51 NC žádné připojení
Vhodné displeje (seznam není úplný):
AU T370HW02-VB
AU T370XW02-V1
samsung LTA400HT-L03
samsung LTA460HB-07
samsung LTA400HA-07
CMO V460H1-L01
CMO V400H1_L01
CMO V520H1-L08
samsung LTA520HB01-001
samsung LTA520HA02-001
LTA320HN02-W
LTA320HN03-T LSC320HN04 LTA320HN05 LTY320HQ01 LSC320HN05
LSJ320HW02-E LSC320HN06
LSC320HN08 LTA400HC05-001 LTA400HF06 LTA400HH-LH3 LTA400HM01
LTA400HM02 LTA400HT-L04
LTA400WH-LH1 LTY400HA01 LTY400WH-LH1 LTA400HM17-W LTU400HM01
LTY400HM01 LTU400HM02
LTY400HM10 LTA400HM22 LTA400HM1C-001 LTA400HM24 LSC400HL03
LTA400HF30-W LSC400HM06
LSJ400HF03-E LSC400HF03 LTA400HM24-W LSC400HJ01-W LSF400HJ01-A
LSC400HL04-W LSC400HF04-W
LSC400HM10 LSC400HN01 LTY400HF06 LSC400HN02 LSC400HM13
LTA430HQ01 S43SD-YD01 LTA460HE01
LTA460HE03 LTA460HE04 LTA460HE06 LTA460HE07 LTA460HF02 LTA460HT-
LH3 LTY460HB01 LTY460HN01
LTA460HN01-W LTA460HQ05 LTF460HE02-A01 LTA460HQ08 LTA460HQ18
LTA460HN08-W LTA460HN05-W
LTY460HQ05-A01 LSC460HN04-S LTA460HQ18-C01 LTY460HJ02 LSC460HN05-
W LTA460HN05-T LSC460HQ05
LSC460HW01 LSC460HQ03 LTA460AD01-J01 LTA460HJ18 LTA460HQ20-C01
LSF460HJ02 LSC460HN03-W
LTA480HQ01 LSC480HN02 LSC480HJ01 LSC480HJ02 LSC480HN03
LSC480HN05 LSC480HJ06 LSC480HJ05
LSC480HN07 LSC480HN06 LSC480HJ07 S51FH-YD03 S50HW-YD14
LTA520HA02-001 LTA520HB01-001
LTA520HB04 LTA520HB09 LTA520HE11 LTA520HE12 LTA520HT-LH1
LTY520HB02 LTY520HE07 LTZ520HA01
LTA550HQ06 LTF550HQ01 LSC550HQ05-S LTF550HF06-A01 LTY550HQ04
LTY550HJ02 LTA550HQ20
LSF550HJ02-A LTA550HQ03 LTA550HQ08-T01 LTA550HQ20-C01 LSC550HQ05-G
LSC550HQ01-W
LSC550HQ04-W LSJ550HQ03-E LTA550HQ12 LSC550HJ07 LSC550HQ02
LSC550HQ05 LTA550HJ18
LTA550HJ19 LSC550HN01 T460HW03-VF T460HW03-V4
