FR10050 22V-100V 50A PWM Regulátor Otáček pro DC Motory

FR10050 22V-100V 50A PWM Regulátor Otáček pro DC Motory

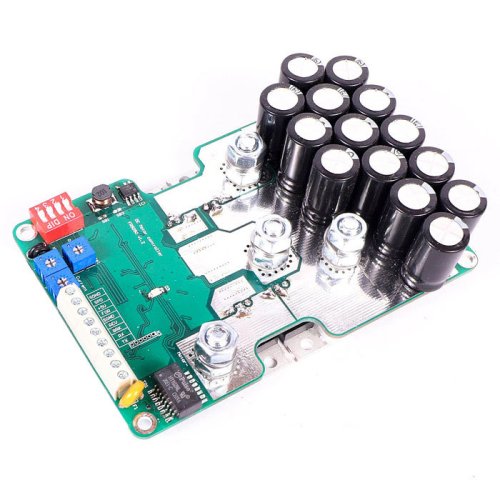

Kompaktní a jednoduše použitelný PWM ovladač rychlosti s plným mostem s funkcí vpřed/vzad pro jakýkoliv kartáčový motor.

K použití u vozíků, přívěsů, elektrických kol, motokár a dalších průmyslových aplikací.

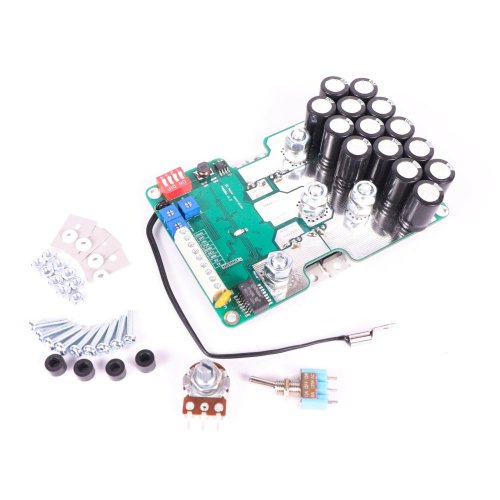

Stačí připojit baterii a motor k M6 svorkám, nastavit maximální proud pomocí modrého trimovacího potenciometru a jste hotovi. Nastavení rychlosti pomocí potenciometru, přepínače pro směr vpřed/vzad a možnost použití vlastního signálového přepínače.

Výhody oproti jiným PWM regulátorům motorů:

• Obsahuje 4 nízkoodporové 3mOhm výkonné MOSFETy. Díky tomu kontinuální proud 50A odpovídá skutečnému kontinuálnímu proudu 50A.
• Krátkodobý špičkový proud 100A. Kontinuální zátěž 50A.
• Proudové omezení lze nastavit v rozmezí 0–50A. Tato funkce je důležitá pro motorové ovladače, protože pojistka je příliš pomalá na ochranu v případě špičkové zátěže. Startovací proud může být 2x až 5x vyšší než jmenovitý proud, při změně směru může být až 15x větší. Tento ovladač dokáže tyto rychlé změny omezovat.
• Špičkový proud 90A na 5 vteřin, 75A na 15 vteřin, 60A na 1 minutu. Ovladač automaticky sníží proud, aby nepřesahoval 50A a vyresetuje regulaci špičkových zátěží pro budoucí použití. (Užitečné pro motokáry nebo jiná vozidla.)
• Topologie plného mostu umožňuje elektronickou změnu směru rotace.
• 16 kusů velkých 470uF kapacitorů.
• Díky vysokoproudým šroubům M6 můžete použít silné svorkové kroužky pro profesionální zapojení.
• 20kHz spínací frekvence.
• Střída: 0–95 %
• 4 programovatelné ovládací režimy s červeným přepínačem:

1. 0–5V analogový vstup + směrový přepínač
2. Režim analogového joysticku (potenciometr zvyšuje nebo snižuje rychlost vpřed nebo vzad)
3. PWM vstup + směrový signál (například PWM signál z ARM, PIC, Arduino nebo PLC)
4. RC přijímač PWM signál.

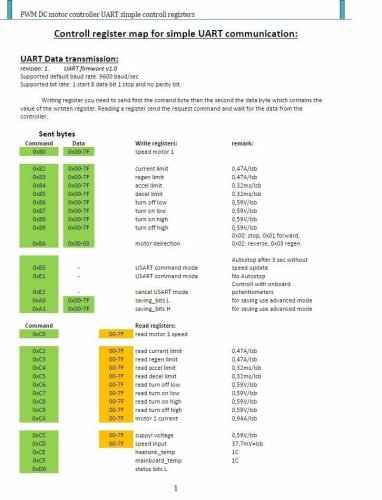

• Pro ovládání rychlosti není nutné používat potenciometr. Lze použít PLC výstup nebo jiný ovládací signál či PWM signál pro ovládání rychlosti a směru.
• Nastavitelné omezení akcelerace v rozsahu 0–20sec je vhodné pro motokáry nebo jiná vozidla, pokud si přejete akceleraci omezovat.
• Univerzální zdroj napětí mezi 22–100V DC.
• Ochrana proti přehřátí: 70°C/158°F

Specifikace:

• Model: FR10050
• Napájení: 22V-100V DC
• Pracovní proud: 50A
• Maximální proud: 90A@5sec, 75A@15sec, 60A@1min
• Minimální pracovní cyklus: 0%
• Maximální pracovní cyklus: 97 – 100%
• PWM Frekvence: 20kHz
• Ochrana: spínací frekvence, ochrana proti přehřátí (75 °C), ochrana proti nadproudu, ochrana proti zkratu na výstupu
• Rozměry: 90x95x33mm
• Hmotnost: 180g

Jak kontrolovat rychlost motoru pomocí tohoto ovladače?

Pomocí potenciometru lze jemně nastavit maximální proud pro motor.

Příklad: pro 500W 24V DC motor s nominálním proudem 20A lze nastavit proudové omezení na 25–30A.

Tímto způsobem můžete chránit motor a PWM ovladač před přehřátím nebo přetížením. Ovladač také obsahuje ochranu proti přehřátí – monitoruje teplotu chladiče. Pokud teplota překročí maximum, ovladač se vypne.

Rychlost motoru lze snadno regulovat v rozmezí 0–95 % pomocí potenciometru připojeného k svorkám. Délka kabelu potenciometru není omezena.

Jednoduché schéma zapojení ke stažení ZDE

KOMPLETNÍ datasheet ke stažení ZDE

POZOR: Není stavebnice!
