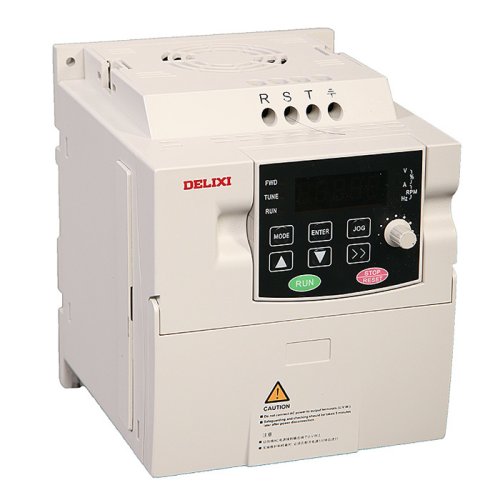

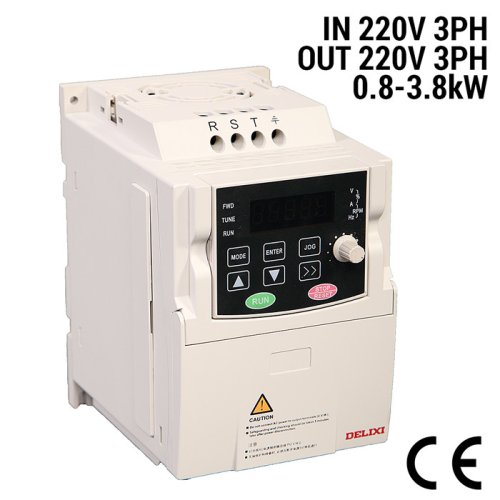

Frekvenční měnič E102-T2, 3F, 220V

Frekvenční měnič typ

Jmenovitá kapacita

(KVA)

Jmenovitý vstupní proud

(A)

Jmenovitý výstupní proud

(A)

Připojitelný motor

(kW)

T2（Třífázový 220V, 50/60Hz）

CDI-E180G0R4T2B

1.5

3.4

2.0

0.4

CDI-E180G0R75T2B

3

5.0

4.0

0.75

CDI-E180G1R5T2B

4

5.8

7.0

1.5

CDI-E180G2R2T2B

5.9

10.5

10

2.2

CDI-E180G3R7T2B

8.5

15.5

17

3.7

CDI-E180G5R5T2B

17

26

25

5.5

CDI-E180G7R5T2BL

21

35

32

7.5

CDI-E180G011T2

30

46.5

45

11

CDI-E180G015T2

40

62

60

15

CDI-E180G018.5T2

50

76

75

18.5

CDI-E180G022T2

60

92

90

22

CDI-E180G030T2

72

113

110

30

Položka

Specifikace

Ovládání

Režim řízení

V/F řídící

Otevřená smyčka vektorové řízení (SVC)

Rozlišení frekvence

Digitální: 0.02%

Analogové: 0.1%

V/F křivka

Lineární, druhá odmocnina, náhodná V/F

Schopnost přetížení

150% jmenovitého proudu 60s; 180% jmenovitého proudu 3s

Začínací točivý moment

G typ: 0.5Hz/150% (SVC);

Rozmezí regulace otáček

1:100 (SVC)

Přesnost stabilních otáček

±0.5% (SVC)

Kompenzace točivého momentu

Manuální kompenzace točivého momentu (0.1%-30.0%), automatická kompenzace točivého momentu

Konfigurace

Napájení řízení +24V

Max. výstupní proud 300mA

Vstupní terminál

4-cestný digitální vstup (DI1-DI4) lze dodatečně rozšířit o 2-cestný (DI5-DI6) připojením s IO expanzní kartu, DI6 může být připojena s vysokorychlostním impulzním vstupem 1-cestným analogovým vstupem (VF1), který může být dodatečně rozšířen o 1-cestný (VF2) připojením s IO expanzní kartou, a může být také použit jako digitální vstupní terminál prostřednictvím nastavení.

Pokyny pro obsluhu: VF1 může sloužit jako napětí (0V-10V) nebo proud (0/4mA~20mA) vstup, nicméně, VF2 může pouze sloužit jako napětí (0V~10V) vstup.

Výstupní terminál

1-cestný analogový výstupní terminál FM1 může být dodatečně rozšířen o 1-cestný (FM2) připojením s IO expanzní kartou, jak napětí (0V-10V), tak proud (0mA~20mA) mohou být výstup, 1-cestný relé výstupy T1, pod 30V/1A pro DC a pod 250V/3A pro AC.

Provoz

Režim operace

Klávesnice, terminál, RS485 komunikace

Frekvenční zdroj

14 hlavních frekvenčních zdrojů, 14 pomocných frekvenčních zdrojů. Mohou být kombinovány a přepínány prostřednictvím různých režimů. Vstupní režim každého frekvenčního zdroje může přijmout různé způsoby: klávesnicovým potenciometrem, externím analogem, digitálním referencí, impulzním referencem, multiplexním direktivem, jednoduchým PLC, komunikací, aritmetickými výsledky atd.

Točivý moment zdroj

14 druhů zdrojů točivého momentu, včetně digitální referenci, externího analogového, impulzního referencí, multiplexního direktivu, komunikace, aritmetických výsledků atd.

Čas zrychlení a zpomalení

4 skupiny přímého vedení (terminálový spínač lze vybrat prostřednictvím času zrychlení a zpomalení), S křivka 1 a S křivka 2.

Nouzové zastavení

Okamžitě přerušte výstup frekvenčního měniče

Vícekanálová rychlost

16-fázová rychlost je povolena nastavit maximálně a použít různé kombinace vícekanálového direktivního terminálu k přepnutí

Funkce jednoduchého PLC

Nepřetržitě běžící 16-fázová rychlost a nezávislé nastavení času zrychlení a zpomalení a doby běhu

Jogging kontrola

Nezávisle nastavte jogging frekvenci a zrychlení a zpomalení doby, dodatečně nastavte jednotku pod běžícím stavem a potvrďte, zda je jogging preferenční

Sledování otáček

Frekvenční měnič začne pracovat sledováním rychlosti zatížení

Kontrola fixní délky a fixní vzdálenosti

Realizace funkce kontroly fixní délky a fixní vzdálenosti prostřednictvím impulzního vstupu
