FT4232HL vývojová / aplikační deska | USB na UART, SPI, JTAG, I2C

FT4232HL vývojová / aplikační deska | USB na UART, SPI, JTAG, I2C

FT4232HL umožňuje převod z USB na více rozhraní, jako jsou UART, SPI, JTAG a I2C. Kompaktní design, ESD ochrana a podpora OpenOCD. Ideální pro vývoj a ladění.

Specification:

• Čip: FT4232HL

• Rozměry (celkově): 103 × 45 × 14 mm

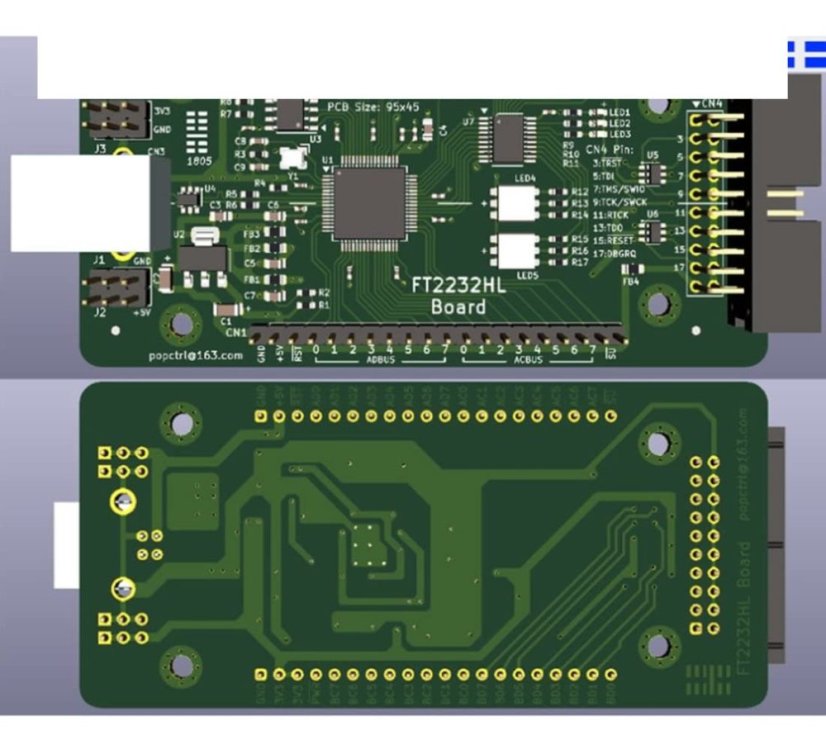

• Rozměry PCB: 95 × 45 × 1,6 mm

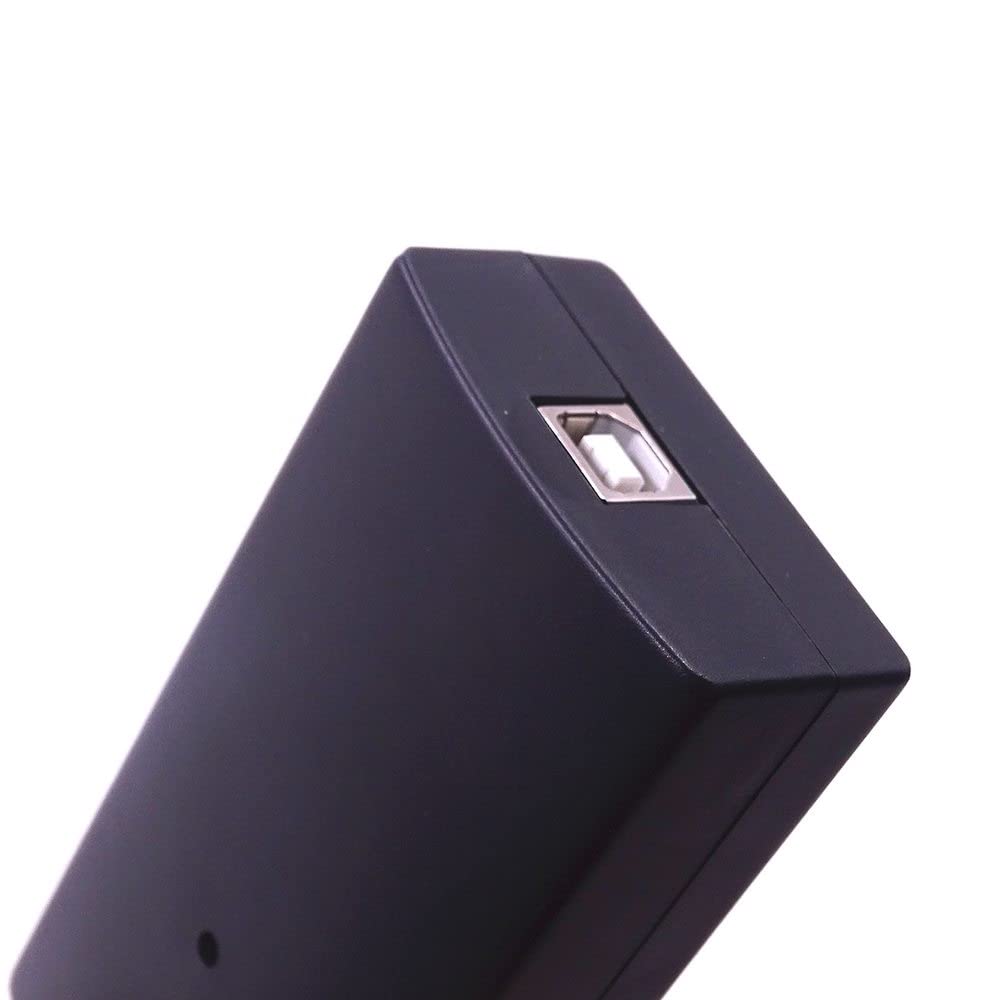

• Napájení: +5V přes USB konektor (CN3)

• Podporovaná rozhraní: UART, SPI, JTAG, I2C

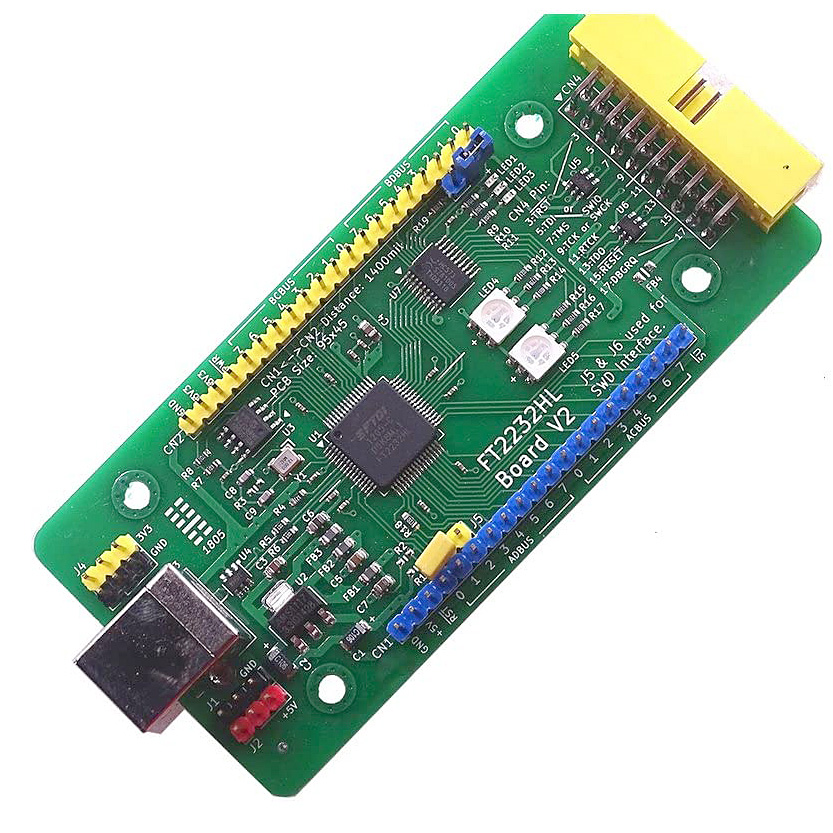

• Konektory:

  • CN1: 1×20 Pin, 2.54mm

  • CN2: 1×20 Pin, 2.54mm

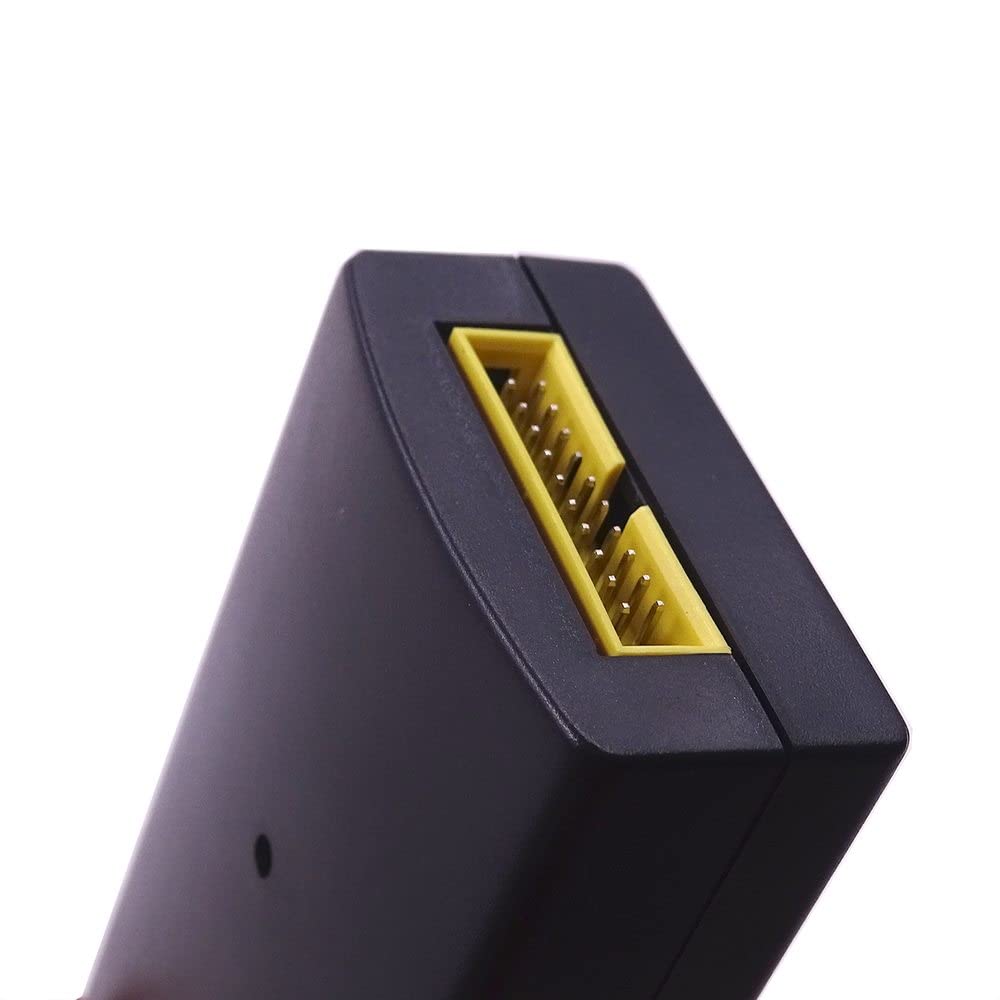

  • CN4: 2×10 Pin, 2.54mm, úhlový konektor

• Ochrana: ESD ochranný obvod na CN3 a CN4

• Podpora OS: Windows, macOS, Linux

• Použití: Vývoj, ladění, OpenOCD, připojení externích modulů

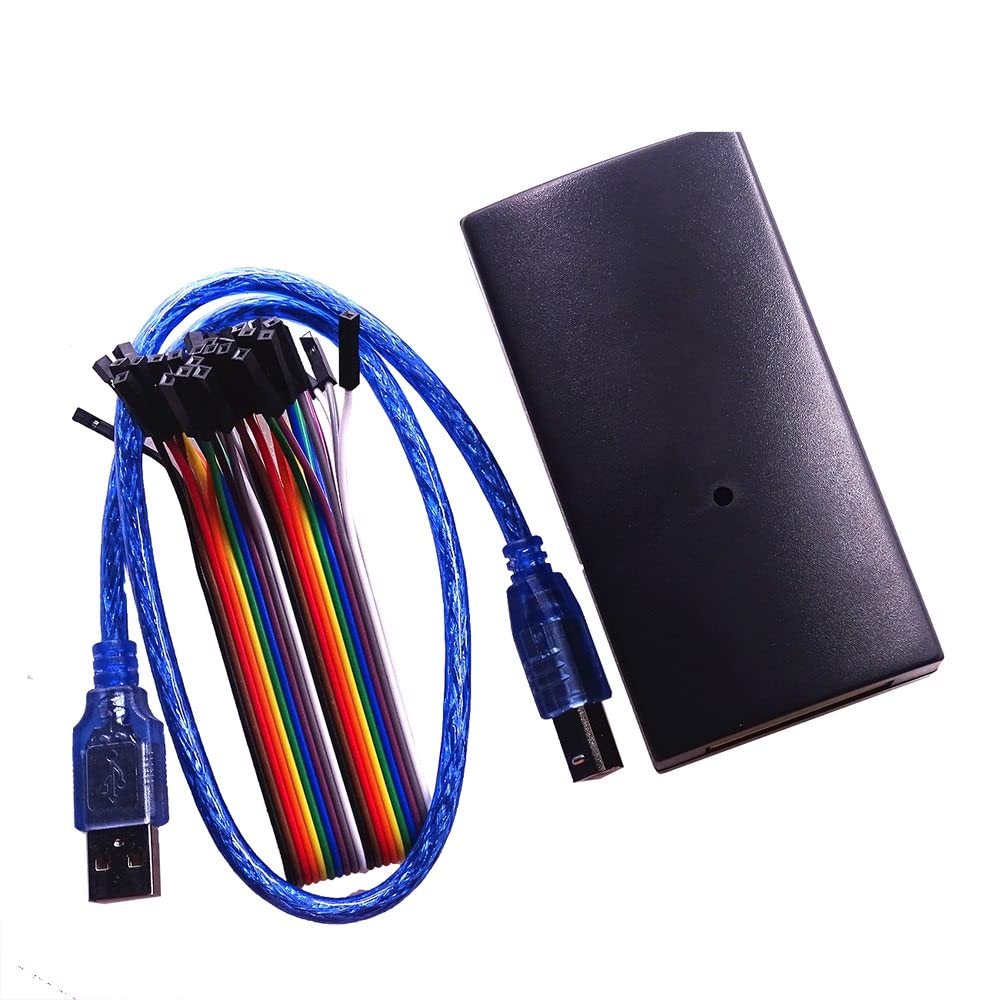

• Obsah balení:
  1× FT4232HL vývojová deska
  1× USB kabel (0,5m)
  10× Dupont kabel

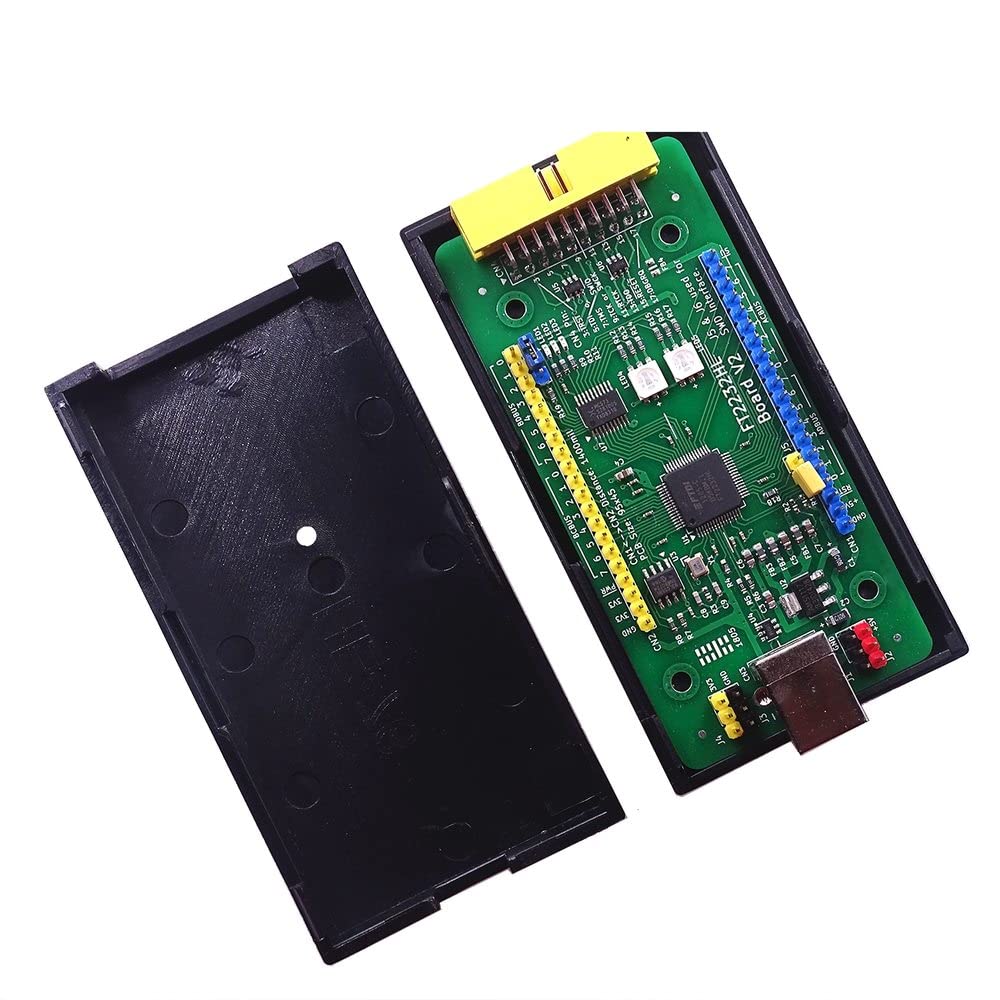

  1× Plastové pouzdro

Jednoduché kroky použití

• LED1 je indikátor napájení. Po připojení napájení trvale svítí.

• Po instalaci ovladače CDM21228_Setup se FT4232HL standardně nastaví jako USB na duální sériový port.

• Pomocí softwaru pro sériovou komunikaci na PC lze snadno testovat oba sériové porty.

• Připojte dvě Dupont vodiče pro křížové propojení sériových portů:

  • ADBUS0 (TXD) → BDBUS1 (RXD)

  • ADBUS1 (RXD) → BDBUS0 (TXD)

• U7 (74HC573) je připojen k BDBUS a slouží k řízení LED indikátorů signálu.

• Při zapnutí desky některé LED diody krátce bliknou – to je normální jev.

• Pokud je BDBUS používán jako sériový port a je otevřen, červená LED dioda LED5 trvale svítí, což indikuje hardwarovou kontrolu toku dat – to je normální.
