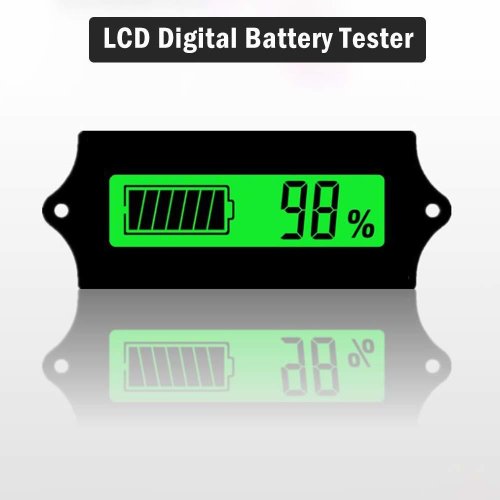

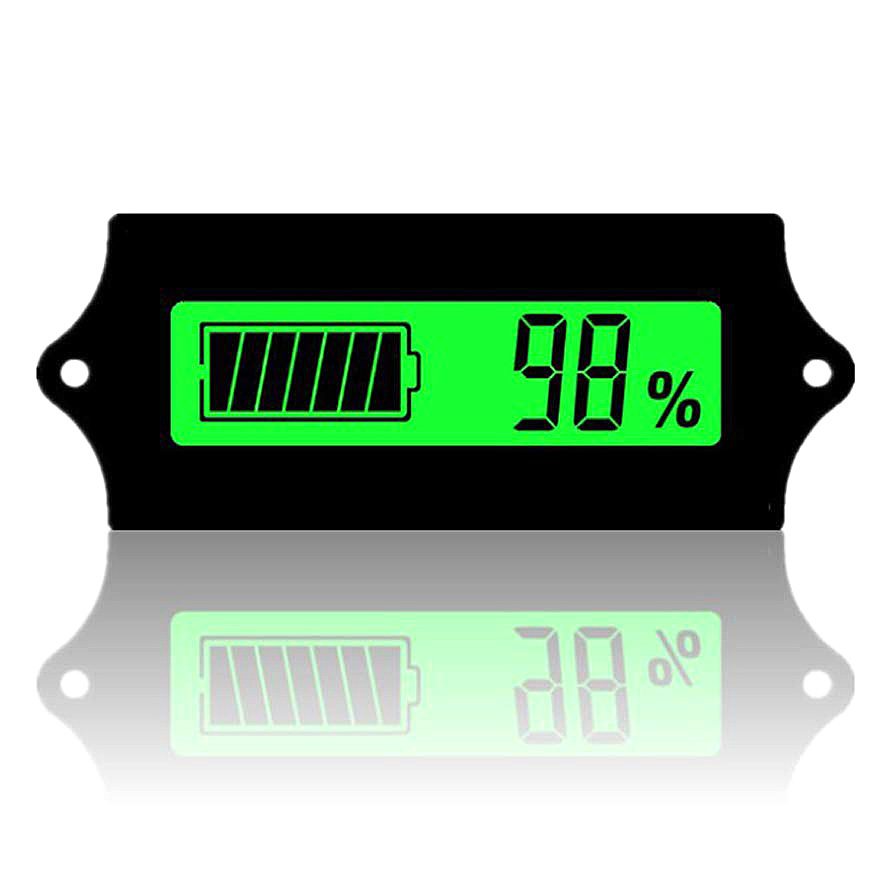

GY-6 LCD indikátor stavu baterie 12V-48V - Barva: Modrá

GY-6 panelový LCD měřič pro testaci kapacity Li-ion baterií 12V-48V autobaterií

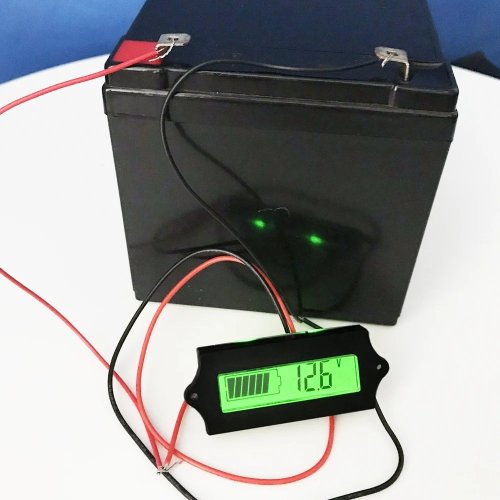

Tento LCD měřič baterie je navržen pro olověné a lithiové baterie a umožňuje snadné vizuální sledování stavu baterie.

Technické specifikace:

• Model: GY-6 v4.3
• Barva: černá

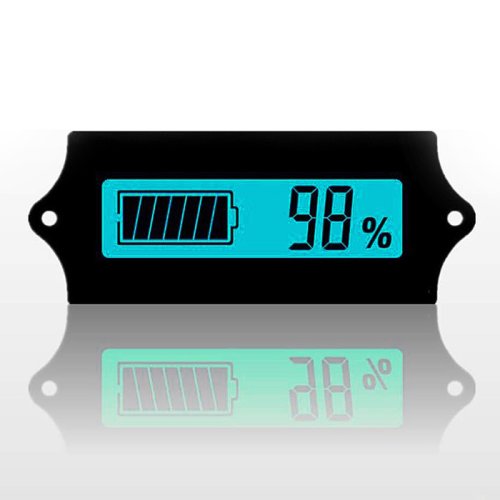

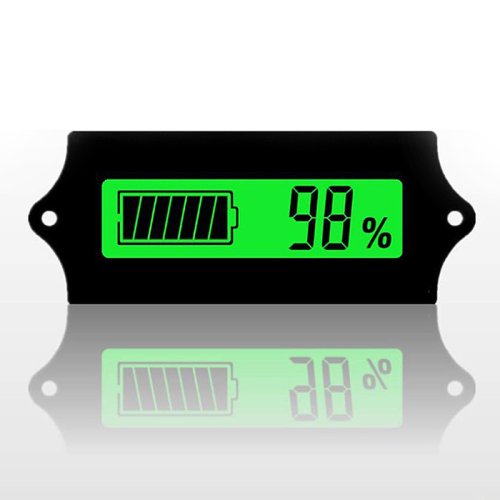

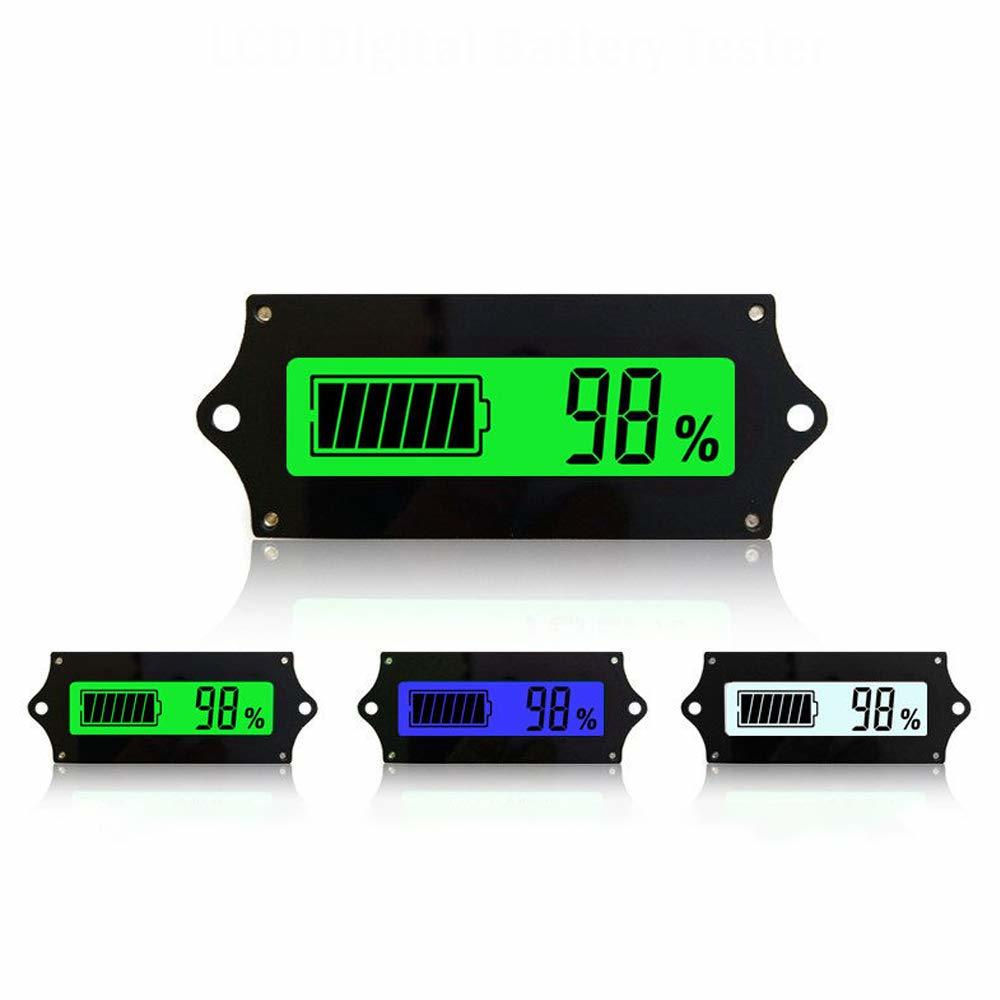

• Barva displeje: modrá/zelená
• Pracovní napětí: 6-63V DC
• Podporované typy baterií:
• Jmenovité napětí pro lithium-iontové baterie: 3,7V
• Jmenovité napětí pro olověné baterie: 12V/24V/36V/48V
• Jmenovité napětí pro lithium-železo-fosfátové baterie: 3,2V
• Maximální počet článků pro lithium-iontové baterie: 2-17
• Maximální počet článků pro olověné baterie: 1
• Maximální spotřeba energie: 5mA
• Spotřeba v pohotovostním režimu: 120μA
• Spotřeba v režimu spánku: 20μA
• Přesnost napětí: ±1.0%

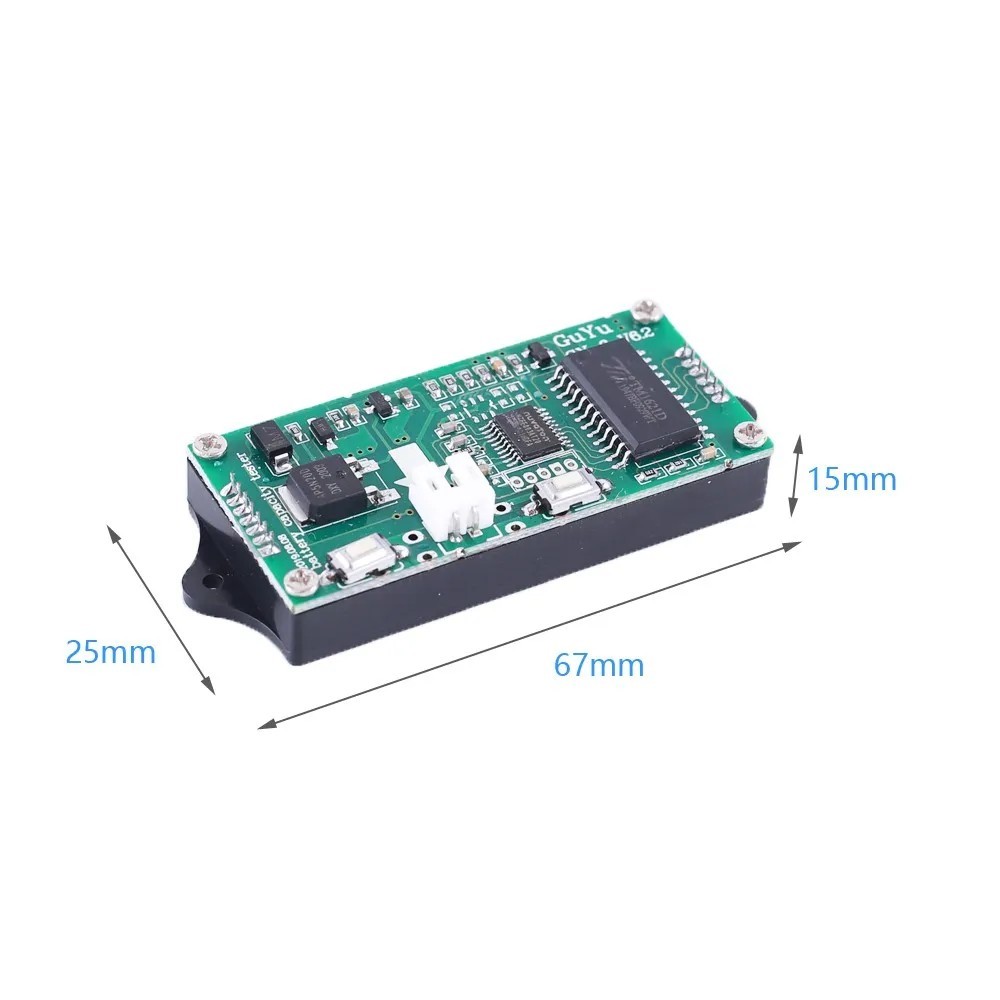

• Rozměry: 61,3x33,3x13,5mm
• Instalační otvor: 58,5x28,5mm

Nastavení:

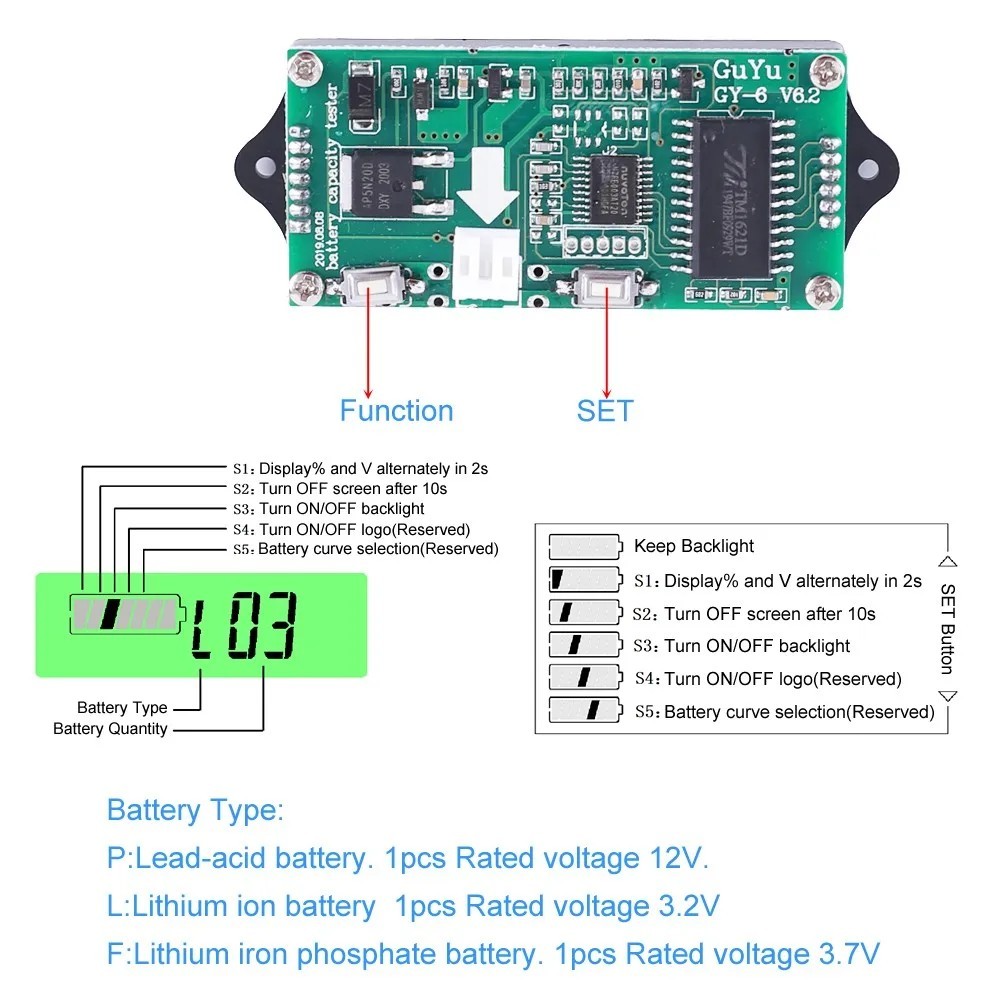

1. Krok 1: Stiskněte a držte tlačítko SET.
2. Krok 2: Připojte k baterii a přejděte na nastavení.

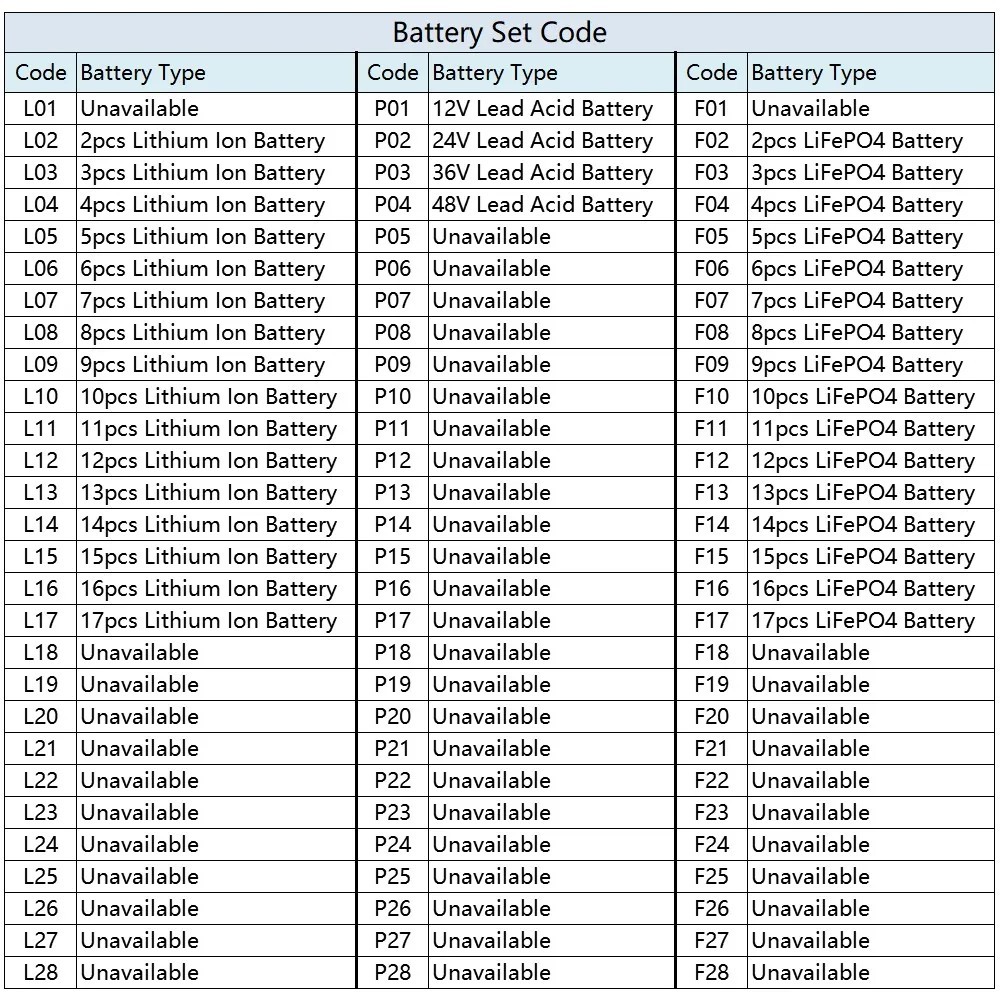

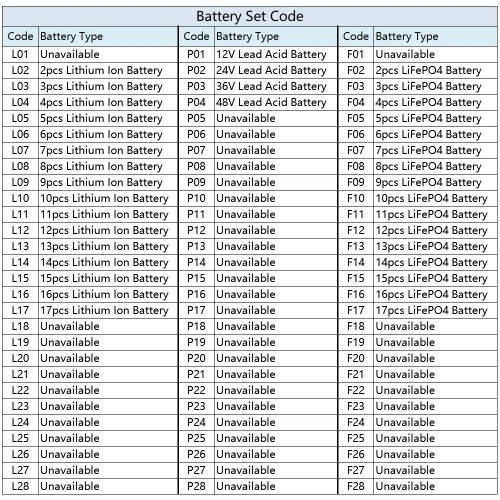

3. Krok 3: Krátce stiskněte tlačítko SET pro volbu typu baterie (P znamená olověnou, L znamená lithium-iontovou, F znamená lithium-železo-fosfátovou).
4. Krok 4: Krátce stiskněte tlačítko Funkce pro změnu počtu článků po výběru typu.
5. Krok 5: Krátce stiskněte tlačítko SET pro zvýšení počtu článků a tlačítko Funkce pro jeho snížení.
6. Krok 6: Držte stisknuté tlačítko Funkce pro vstup do režimu nastavení systému.
7. Krok 7: Krátce stiskněte tlačítko Set pro přepínání systémového režimu: 7.1. S-1: Zobrazování % a V střídavě každé 2 sekundy.
7.2. S-2: Vypnout displej po 10 sekundách.
7.3. S-3: Zapnout/vypnout podsvícení.
7.4. S-4: Zapnout/vypnout logo (rezervováno).
7.5. S-5: Výběr křivky baterie (rezervováno).
8. Krok 8: Krátce stiskněte tlačítko Funkce pro zapnutí/vypnutí systému.
9. Odpojte napájení pro uložení parametrů.
10. Znovu zapněte a zobrazte procento kapacity baterie nebo napětí.
11. Krátce stiskněte tlačítko Funkce pro přepnutí zobrazení na procento nebo napětí nebo střídavě, nebo vypněte displej.

Obsah balení:

• 1x GY-6 v4.3 panelový LCD měřič kapacity
