Generátor signálu DDS sinus a obdélník 0-40MHz HC-SR08 s AD9850 modul

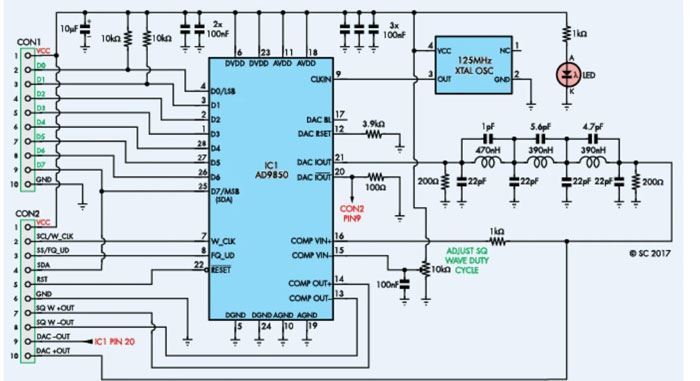

Hlavní prvky:
Modul umožňuje výstup sinusové vlny a čtvercové vlny, výstup 2 sinusových vln a 2 čtvercových vln.
Po nastavení frekvence na 20-30MHz se harmonie stále zvětšuje a křivka se stává stále víc a víc nejistou.
Čtvercová vlna: 0-1MHz
Přejímá 70MHz filtr s dolní propustí, což vytváří lepší SN hodnotu křivky.
Je vyveden PIN12, který vytváří DA reference, pro usnadnění aplikace nastavení amplitudy výstupní křivky.
Napětí vstupní reference komparátoru je vytvářeno pomocí různých rezistorů. Nastavením těchto rezistorů lze dosáhnout různých pracovních hodnot čtvercových vln.
AD9850 modul používá 125MHz aktivní krystalový oscilátor, AD9851 modul používá 30MHZ aktivní krystalový oscilátor.
Specifikace:
Model: HC-SR08/DDS_AD9850
Napájení: 3,3–5V
Čip: AD9850
Sinusový signál: 0–40 Mhz
Obdélníkový signál: 0–1MHz
2 sinusové výstupy a 2 obdélníkové výstupy
Low-pass filtr 70MHz
Paralelní a sériový vstup dat, vybírá se pomocí jumperu na DPS
Rozměry: 45×26mm
Hlavní rozdíly mezi AD9850 a AD9851:
Frekvence hodin AD9850 je 125MHz a frekvence hodin AD9851 je 180MHz. Výstupní frekvence AD9851 je vyšší než AD9850.
