PIR Detektor Pohybu HC-SR501

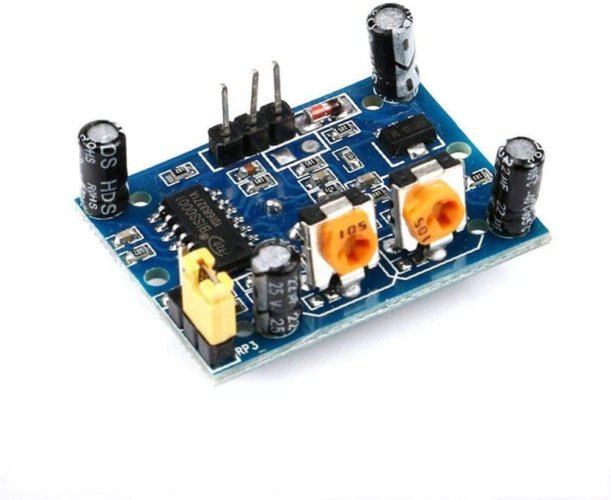

HC-SR501 PIR modul detektoru pohybu

PIR snímač typ HC-SR501 umožňuje detekci pohybu na základě infračerveného záření. Senzor detekuje změnu dle dvou oddělených IR oken a zesilovač přemění signálový puls na logickou úroveň - aktivní stav.

Na desce jsou 2 potenciometry označené jako Sx a Tx.
Tx - nastavuje citlivost detektoru
Sx - nastavuje zpoždění - po jakou dobu bude čidlo testovat opakování signálu než vyšle signál High

Obě hodnoty mají vliv na výsledný poplachový signál. Snímač pracuje v tzv. retriggerinu, tj. v případě detekce pohybu je na výstupu stále udržován aktivní stav (High).

Modul je vhodný pro automatické osvětlení chodeb, koupelen, skladů, garáží, a dalších míst, automatické odvětrávání odsávacích ventilátorů a jiných zařízení (žárovkových, zářivkových, bzučáků, automatických dveří, elektrických ventilátorů, sušiček, a automatických praček), zejména v podnicích, hotelech, nákupních centrech, skladech, citlivých oblastech nebo bezpečnostních zónách. Je také vhodný pro použití z bezpečnostních důvodů.

SPECIFIKACE:

• Model: HC-SR501 (modrá deska)
• Napájení: 4.5-20V
• Spotřeba: max < 50uA
• Pracovní rozsah: až 7 m
• Zpoždění: 0,5-200s (nastavitelné)
• Blokování: 2,5 s (výchozí)
• Úhel pohledu: 360st x 100st
• Signalizace: High - detekce pohybu (3.3 V), Low - bez opakování možného pohybu (0V)

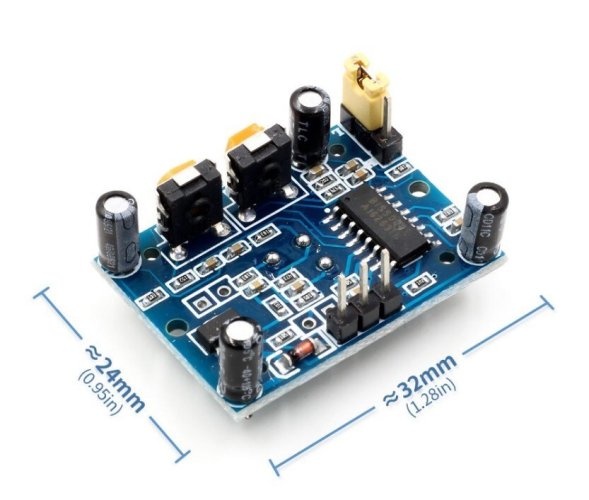

• Rozměry: 32 x 24 mm
• Pracovní teplota: -15°C - +70°C.

Součástí dodávky:

• 1x PIR detektor pohybu HC-SR501
