HL100100 PWM Regulátor Otáček 22V-100V 100A - Doplňky: Chladič

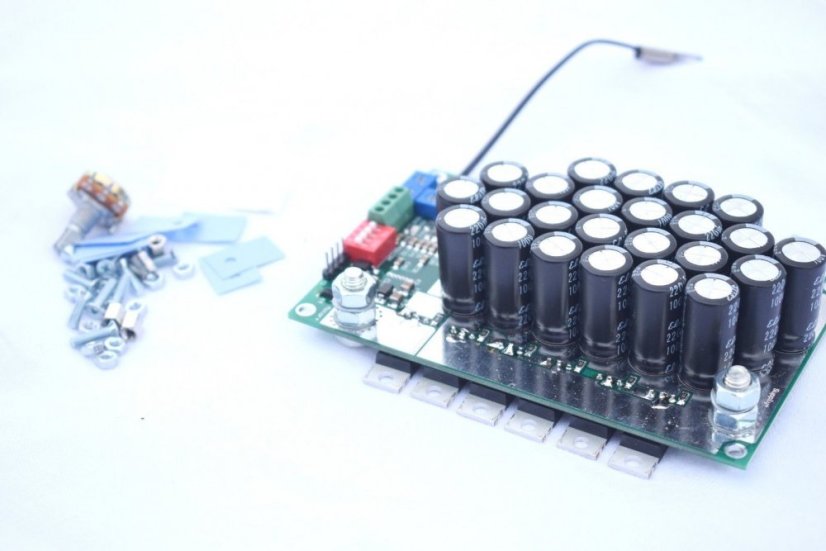

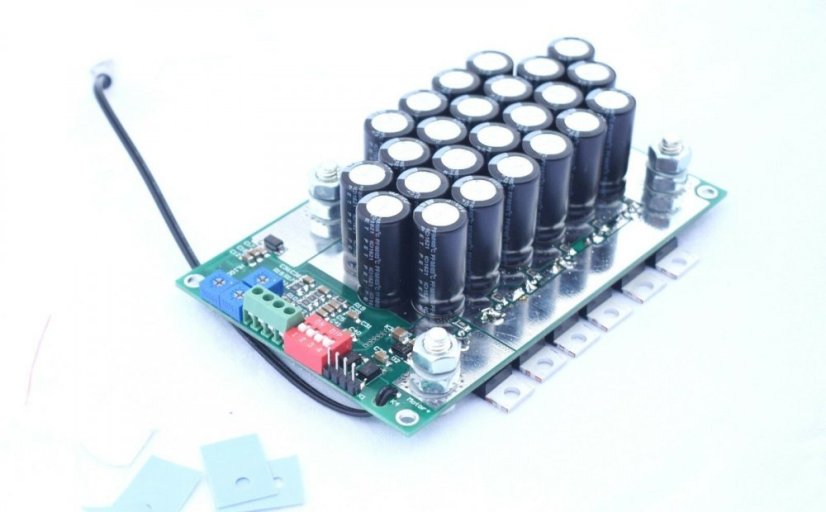

PWM regulátor otáček pro DC motory s proudovým omezením 100A 22-100V

Použijte tento PWM regulátor otáček s proudovým omezením pro jakýkoli kartáčový motor.

Jako je: tramvaj, přívěsný motor, elektrické kolo, go-kart a jakákoli jiná aplikace.

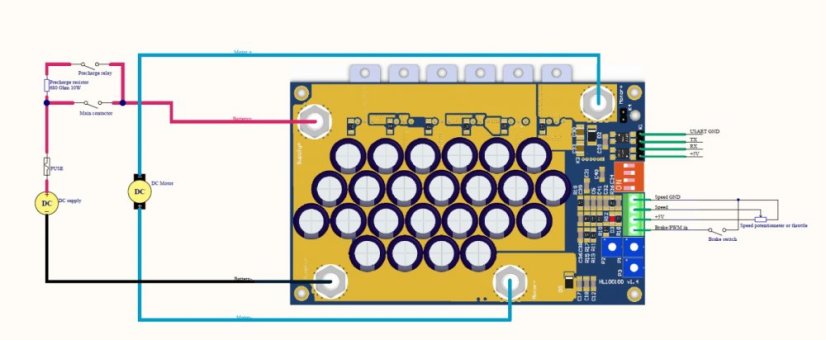

Jen připojte vaši baterii a motor k M6-šroubovému vstupu, nastavte maximální proud pomocí malého modrého trimrového potenciometru na palubce a jste připraveni systém použít a nastavit rychlost pomocí potenciometru rychlosti nebo škrtící klapky.

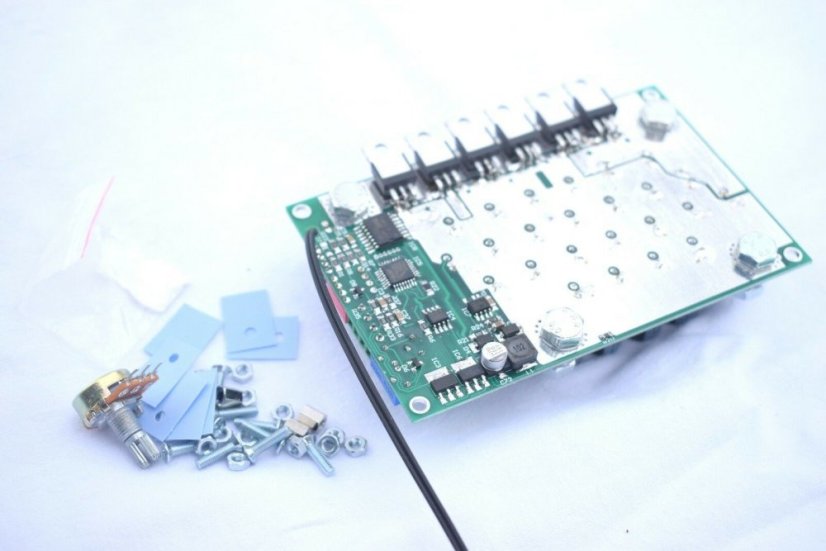

Zabudované 6ks 100A nízkoodporové MOSFETy.

Spojení na 4PCS M6 odolných šroubech.

Proudové omezení mezi 0 – 100 A.

Univerzální vstupní napětí mezi 22 – 100V DC.

Výhody oproti jiným PWM regulátorům motorů:

• Obsahuje 6 nízkoodporové 3mOhm výkonné MOSFETy. Díky tomu kontinuální proud 100A odpovídá skutečnému kontinuálnímu proudu 100A.
• Krátkodobý špičkový proud 200A, kontinuální zátěž 100A (to je perfektní pro velký startovací moment při zrychlení).
• Proudové omezení lze nastavit v rozmezí 0–100A. Tato funkce je důležitá pro motorové ovladače, protože pojistka je příliš pomalá, aby mohla ovladač ochránit v případě špičkové zátěže či přepínání směru. Při spuštění motoru je startovací proud 2x až 5x vyšší než jmenovitý proud. Při změně směru může být proud 10x až 15x větší než běžný proud. Tento ovladač dokáže tyto rychlé změny omezovat.
• Regenerační brzdění

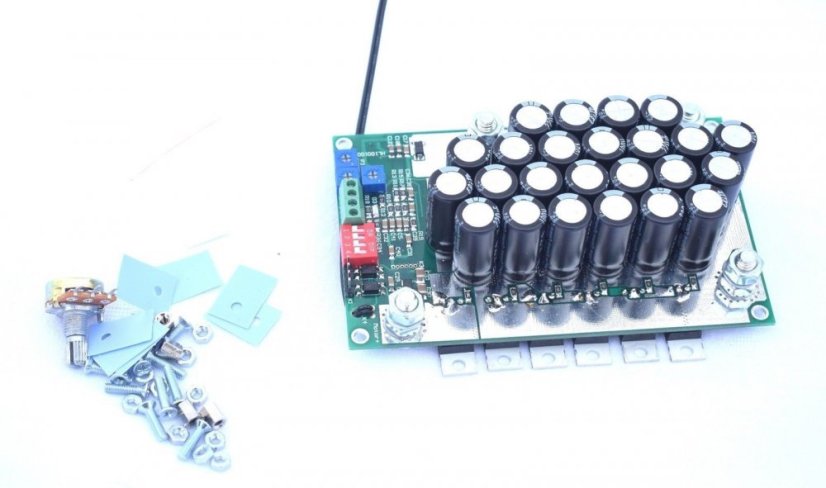

• 24 kusů velkých 470uF kapacitorů.
• Díky vysokoproudým šroubům M6 můžete použít silné vysokoproudové svorkové kroužky pro profesionální vysokoproudé zapojení.
• 20kHz spínací frekvence.
• Střída: 0–95 %

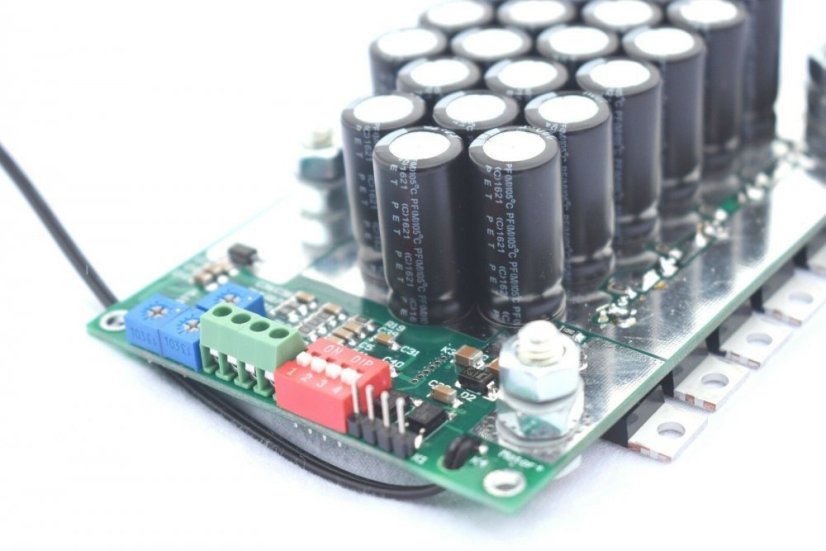

• 6 programovatelných ovládacích režimů s červeným přepínačem:

1. 0–5V analogový vstup (potenciometr)
2. Režim Magnetic hall throttle ( 0.5-4,5V vstup)
3. PWM vstup (například PWM signál z ARM, PIC, Arduino nebo PLC)
4. RC přijímač PWM signál 1,5ms +/-1ms
5. RS232 řízení
6. RS485 pokročilé řízení

• Pro ovládání rychlosti není nutné používat potenciometr. Lze použít PLC výstup nebo jakýkoliv jiný ovládací signál nebo PWM signál pro ovládání rychlosti a směru.
• Nastavitelné omezení akcelerace v rozsahu 0–20sec je vhodné pro motokáry nebo jiná vozidla, pokud si přejete akceleraci omezovat.
• Univerzální zdroj napětí mezi 10–50V DC.
• Ochrana proti přehřátí: 70°C/158°F

Specifikace:

• Model: HL100100 100V v1.5
• Napájení: 22V-100V DC
• Pracovní proud: 100A
• Maximální proud (5 sec.): 200A
• Minimální pracovní cyklus: 0%
• Maximální pracovní cyklus: 95 – 97%
• PWM Frekvence: 20kHz
• Ochrana: spínací frekvence, ochrana proti přehřátí (75 °C), ochrana proti nadproudu, ochrana proti zkratu na výstupu
• Rozměry: 130 x 90 x 30 mm
• Hmotnost: 250g

Datasheet: www.dropbox.com/s/qswesrmvcbn8cn7/HL1000100%20100V%20v1.4%20full.pdf

POZOR: Není stavebnice!

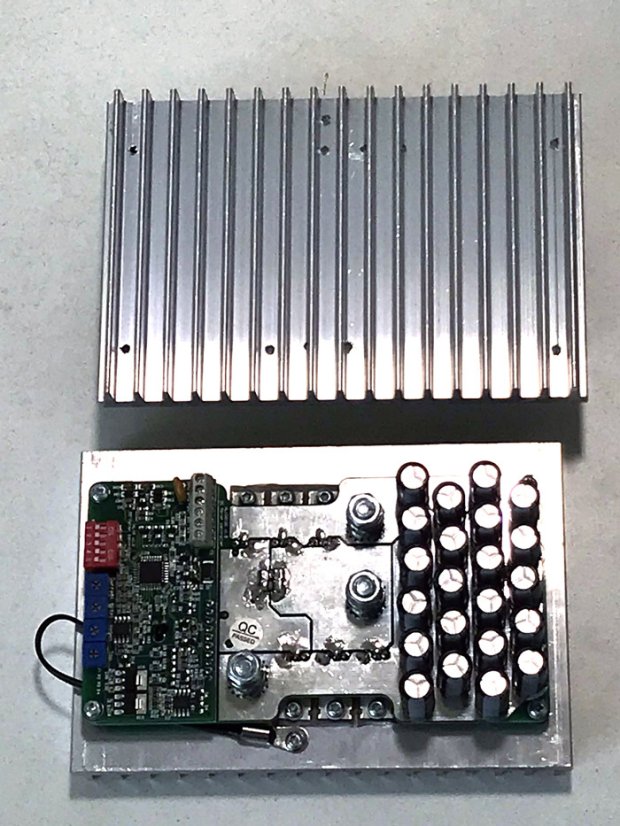

Verze Heatsink

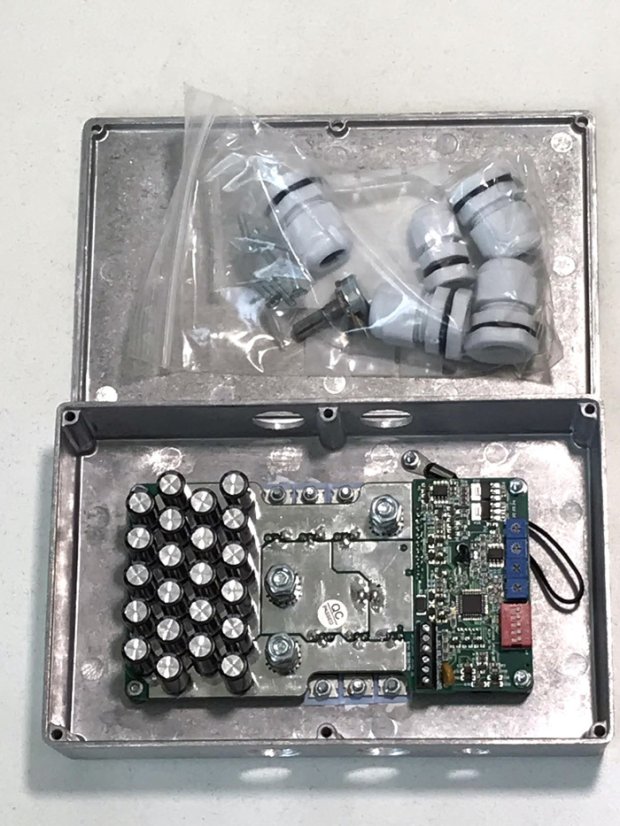

Verze Box
