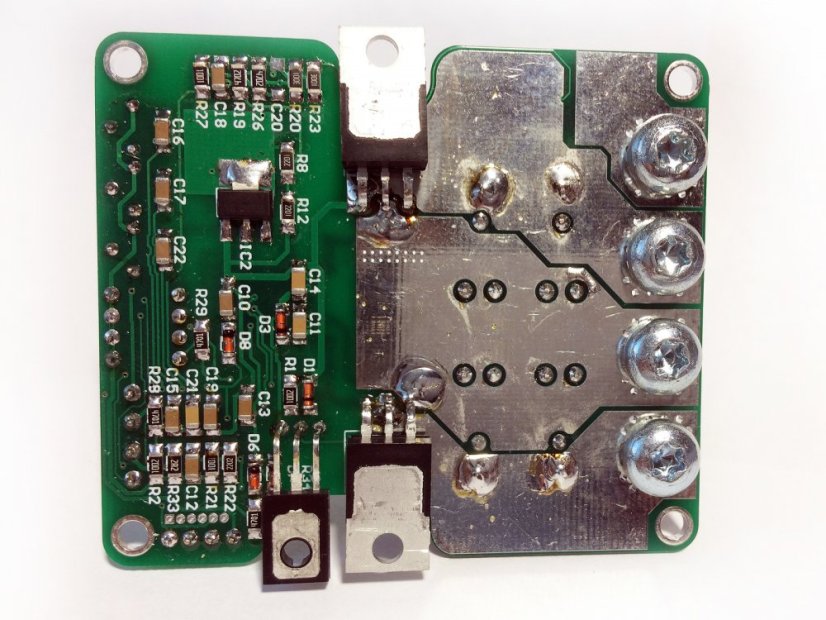

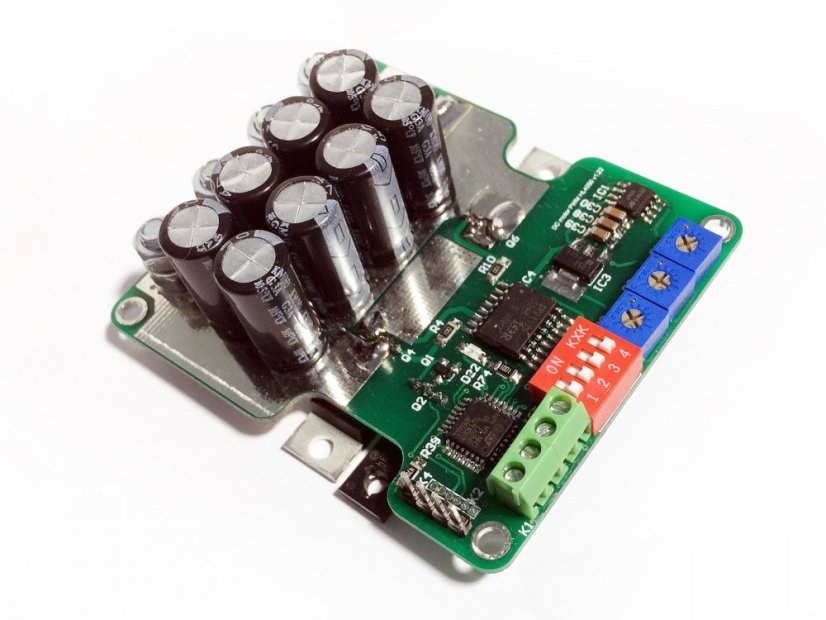

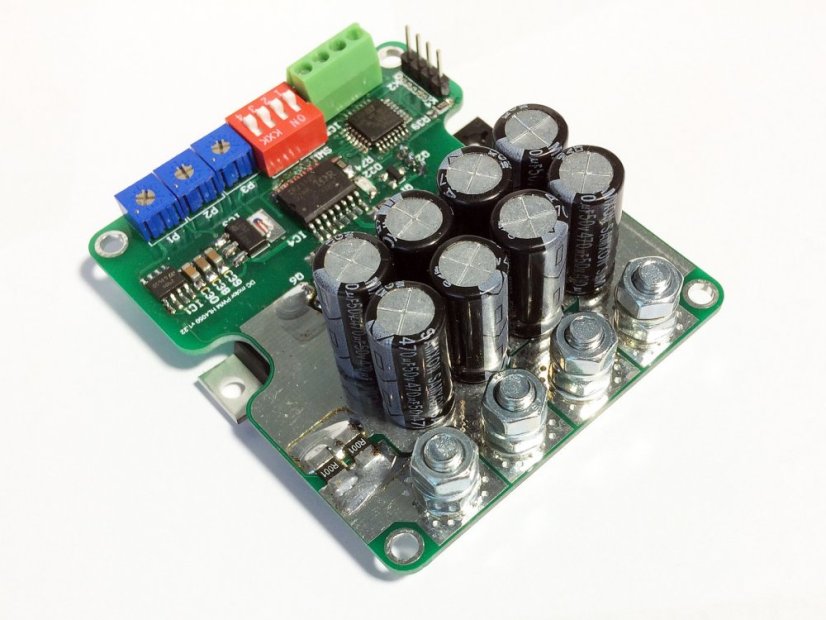

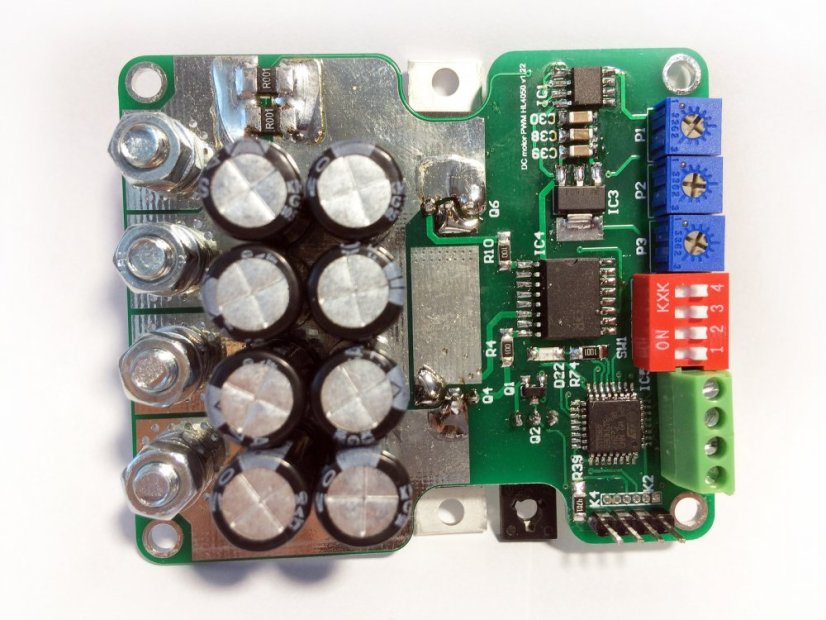

HL4050 10V-50V 50A PWM Regulátor pro DC motory

HL4050 10V-50V 50A PWM Regulátor pro stejnosměrné DC motory

Kompaktní a snadno použitelný PWM ovladač rychlosti pro jakýkoli kartáčový motor s RS232 komunikačním rozhraním, ideální pro váš projekt. Lze použít s jednoduchým potenciometrem nebo vícefunkčním ovládáním s USART příkazy read/write pomocí Arduino/PLC/počítače nebo jakéhokoli jiného MCU.

K použití u vozíků, přívěsů, elektrických kol, motokár, lodí nebo v jiných průmyslových aplikacích.

Jednoduché připevnění k chladiči nebo hliníkové desce!

Stačí připojit baterii a váš motor k M5 svorkám, nastavit maximální proud pomocí malého modrého trimovacího potenciometru na desce a jste hotovi.

Specifikace:

• Model: HL4050 v1.22
• 5 provozních režimů:
• běžný potenciometr/Hallův magnetický ovladač (s výstupem 0,5–4,5V)
• přímý PWM vstup (0–95 %)
• RC PWM vstup přijímače 1,5ms +/-1ms
• TTL RS232 komunikace s více nastavitelnými parametry ve srovnání s nastavením pomocí potenciometru.
• Díky RS232 je možné připojit více ovladačů na jednu RX/TX linku a ovládat je pomocí jednoduchých read/write příkazů.
• 2kvadratový provoz (jednotka CW a regenerativní brzda CW).
• Připojení pomocí vysokoproudých M5 šroubů.
• 20kHz spínací frekvence.
• Střída: 0–95 %
• Univerzální vstup ovladače rychlosti 0–5V. Není nutné používat potenciometr pro ovládání rychlosti. Lze použít PLC výstup nebo jakýkoli jiný analogový systém nebo PWM signál z uPC nebo RC přijímače.
• Regenerativní brždění (bržděním dochází k nabíjení baterie převodem kinetické energie na elektrickou). Z bezpečnostních důvodů regenerativní brzda nenahrazuje běžnou brzdu!
• Nastavitelné omezení akcelerace 0–20 sekund.
• Nastavitelné omezení kontinuálního proudu v rozsahu 0–50A.
• Špičkový proud 70A.
• Napájecí napětí v rozsahu 10–50V DC (pokud potřebujete vyšší napětí 80V s nižším proudem, kontaktujte nás nebo vložte poznámku do objednávky).
• Rozměry: 61 x 70 x 25 mm
• Hmotnost: 80g

>>> DATASHEET <<<

POZOR: Není stavebnice!
