Hydrostatická hladinová sonda 4-20mA

Hydrostatický senzor pro měření výšky hladiny kapaliny v rozmezí 0-30m (podle délky kabelu). Čidlo se umísťuje svisle na dno nádrže, ve které se bude měřit výška hladiny. Čidlo poté měří hydrostatický tlak, který odpovídá výšce měřeného kapaliny nad čidlem. Lze měřit pouze v nádržích, které nejsou natlakované. Měřená kapalina musí mít viskozitu maximálně jako lehce zakalená voda.

• Vhodné pro měření hladiny ve vodě, na vodní bázi; vhodné pro pitnou vodu
• Hladinová sonda je umístěna na dně nádoby
• Bunka pro měření relativního tlaku zajišťuje přesný analogový signál a dobrou dlouhodobou stabilitu

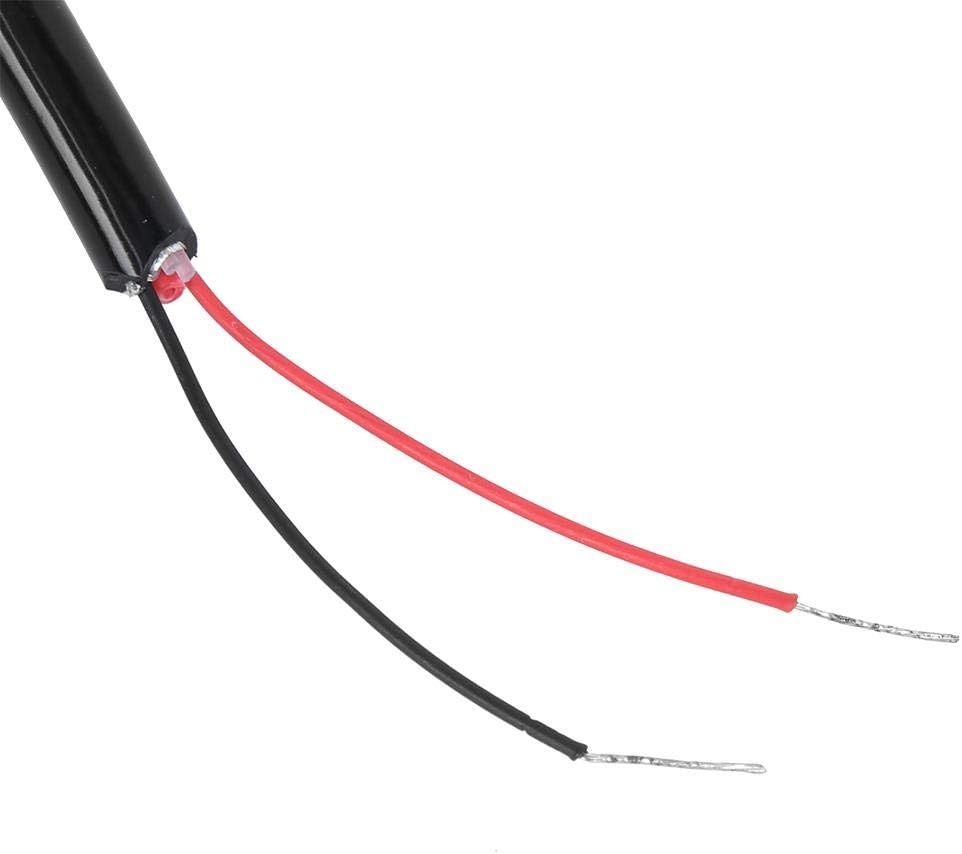

• Vyrovnání tlaku s okolním tlakem pomocí kapiláry s filtrem integrovaným v připojovacím kabelu k ochraně trubky proti ucpání
• Oblast použití: Voda, média na vodní bázi

Specifikace:

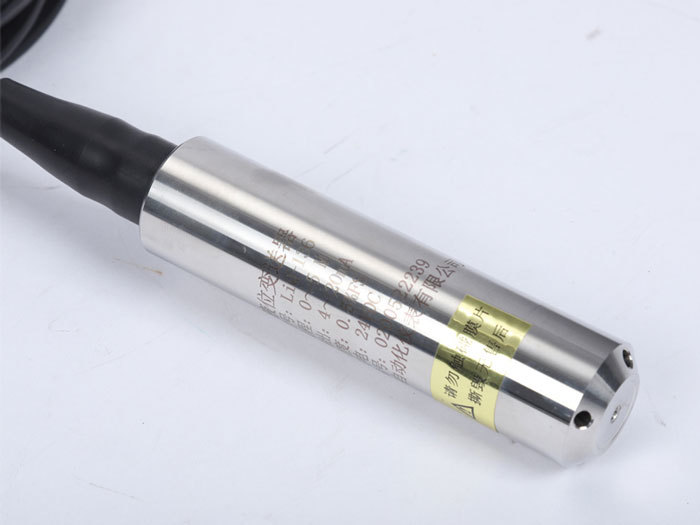

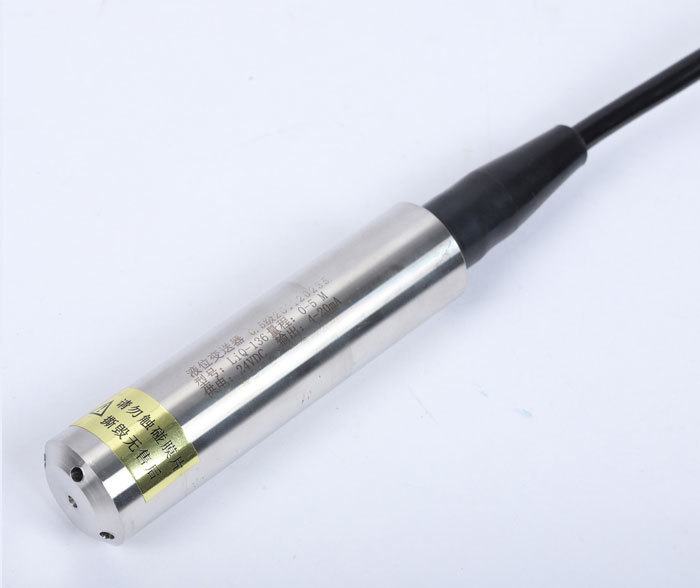

• Model: LiQ-136
• Komunikační rozhraní: analogové <100Hz
• Výstupní signál: 4-20 mA
• Třída přesnosti: 0,5%FS
• Teplotní drift: ±0,02%FS/C
• Stabilita: ±0,1%FS/rok
• Vzorkovací frekvence: 20x/sec
• Rozsah měření odpovídá zvolené délce kabelu (např. varianta 1 m umožňuje měření do 1m)
• Napájecí napětí: 10- 30V DC
• Výkon: <0,5W
• Dielektrická pevnost proti pouzdru: 100MΩ/250V DC

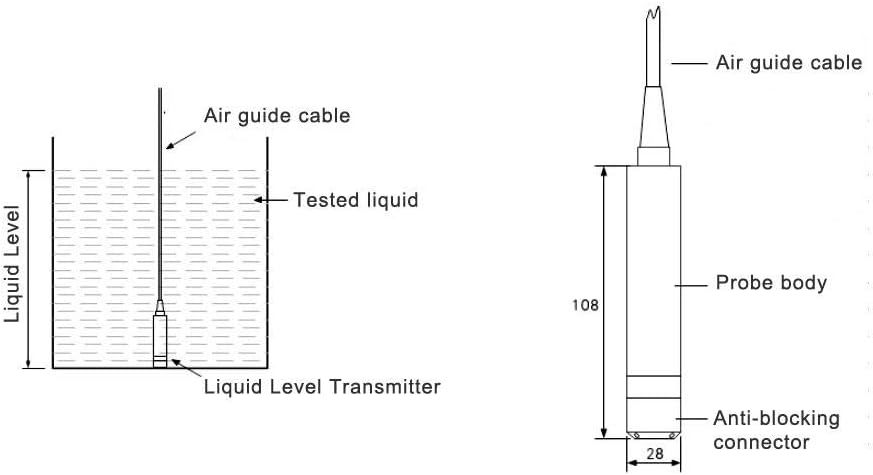

• Délka kabelu: (1, 3, 4, 5, 6, 8, 10, 15, 20, 25, 30m, 100m)
• Odolnost proti otřesům: 10g (20-2000 Hz)
• Materiál sondy: nerezová ocel 304
• Třída ochrany: IP68
• Pracovní teplota snímače: -10 ... 50 °C (bez krystalizace)
• CE shoda: ne

Jak to funguje

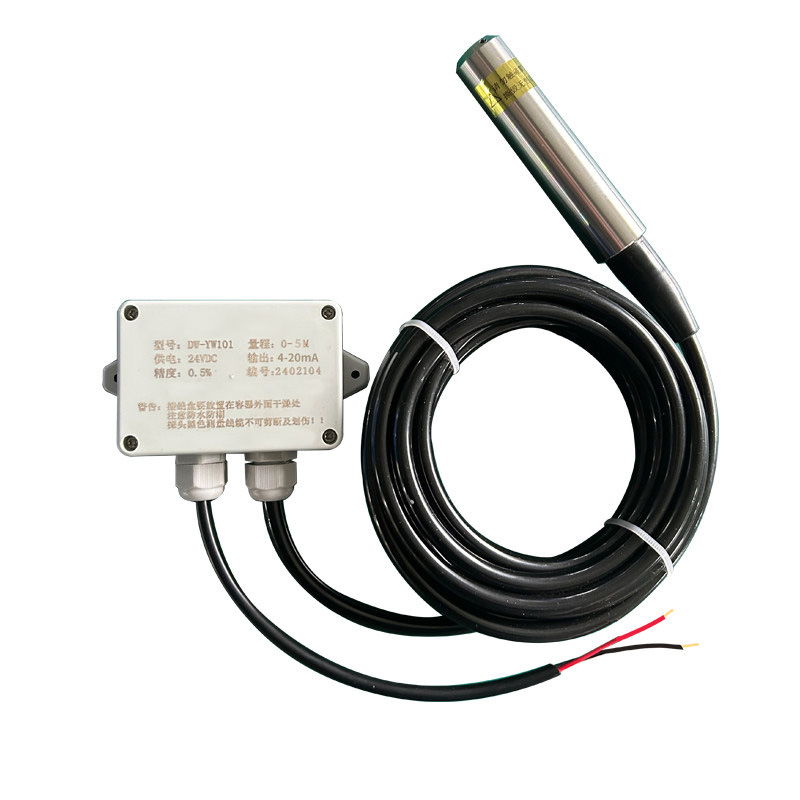

Sonda je dutá a neobsahuje žádnou elektroniku. Je připojena k bílé krabičce pouze dutou trubicí (ne kabelem). Tlakový senzor je uvnitř bílé krabičky.

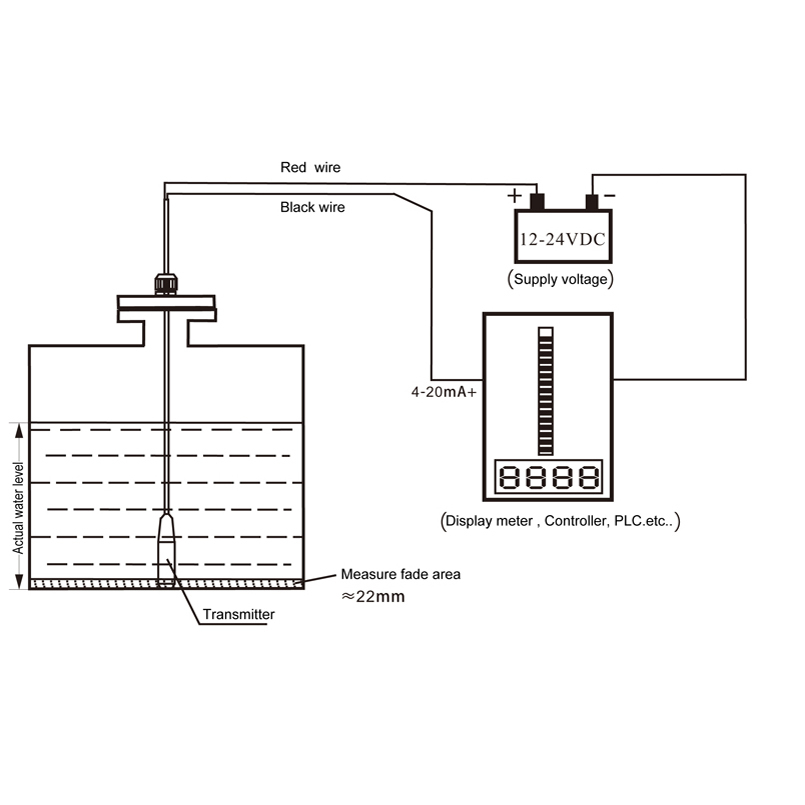

Když je sonda ponořena, tlak kapaliny působí na sloupec vzduchu v trubici a je měřen senzorem. Senzor převádí tento tlak (který odpovídá výšce hladiny) na signál 4-20 mA na dvou výstupních vodičích.

Důležité: Trubice se nesmí ohýbat, mačkat, přestřihnout ani jakkoli poškodit.

Poznámka: Taktéž je nutné zajistit, aby se na dně nádrže neusazovaly nečistoty, které by pak bránily vstupu měřené kapaliny ke snímači čidla.

Tento model nemá shodu CE, ale je spolehlivý a s vysokou přesností. Je vhodný pro domácí projekty, kutily, farmy atd. Pro průmyslové použití můžeme nabídnout modely s CE, nevýbušné, vhodné pro palivové, olejové nádrže atd.
