Motorový ovladač IBT-2 H-Bridge PWM 6-27V 43A pro Arduino

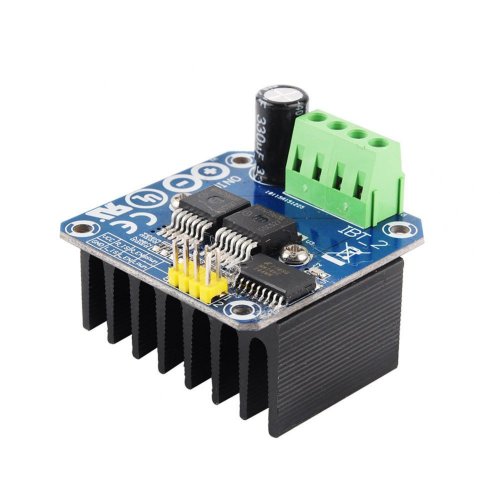

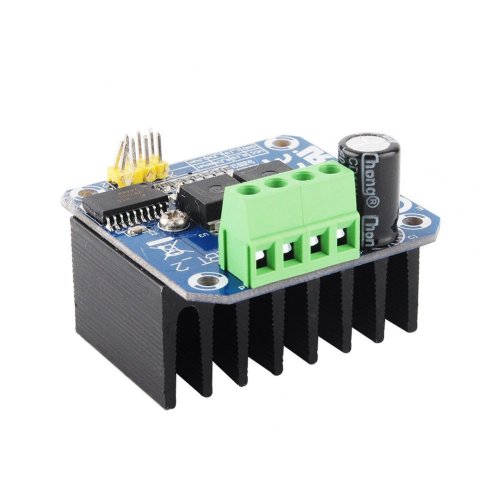

Ovladač motoru IBT-2 H-Bridge od společnosti Wingxin je cenově dostupný, vysoce výkonný pohon na motory založený na dvou čipech BTS7960.
Ovladač používá H-bridge řídicí modul, který je složený z výkonového čipu Infineon BTS7960, se zajištěním ochrany proti přehřátí a přetížení. Dvojitý H-bridge řídicí obvod BTS7960, s výborným řídicím a brzdným efektem, s účinnou izolací mikrořadiče a motorového ovladače pomocí čipu 74HC244! Vysoký proud až 43A!
Specifikace
- Vstupní napětí: 6V-27V
- Model: IBT-2
- Maximální proud: 43A
- Vstupní úroveň: 3.3-5V
- Řídicí mód: PWM nebo úroveň
- Procento zaplnění (duty cycle): 0-100%

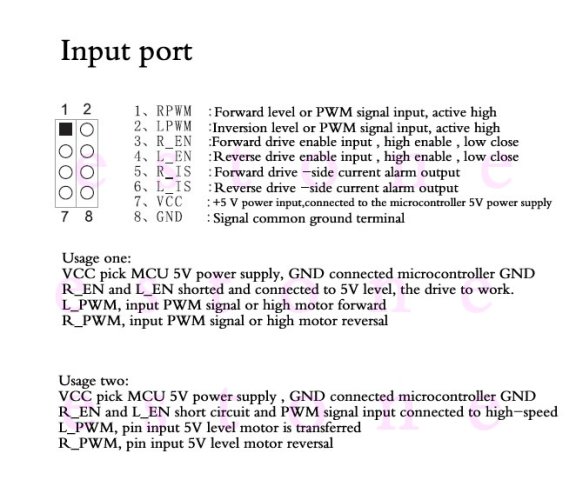

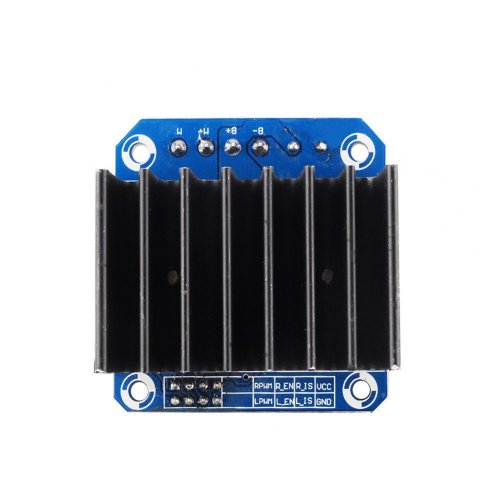

Definice PIN:
- RPWM: PWM pro pravý otáčení
- LPWM: PWM pro levý otáčení
- R_EN: Povolení pravého otáčení (vysoká aktivita)
- L_EN: Povolení levého otáčení (vysoká aktivita)
- R_IS: Upozornění na proud pravého otáčení (může být ponecháno volné)
- L_IS: Upozornění na proud levého otáčení (může být ponecháno volné)
- VCC: (5V)
- GND
Připojení:
- Způsob 1:
- VCC: 5V z mikrořadiče (MCU)
- GND: GND z mikrořadiče (MCU)
- L_PWM: PWM nebo 5V z mikrořadiče (MCU) pro proti směru hodinových ručiček
- R_PWM: PWM nebo 5V z mikrořadiče (MCU) pro směrem hodinových ručiček
- R_EN a L_EN: 5V z mikrořadiče (MCU)
- Způsob 2:
- VCC: 5V z mikrořadiče (MCU)
- GND: GND z mikrořadiče (MCU)
- L_PWM: 5V z mikrořadiče (MCU) pro proti směru hodinových ručiček
- R_PWM: 5V z mikrořadiče (MCU) pro směrem hodinových ručiček
Obsah balení:
1 x Dvojitý BTS7960 43A H-Bridge vysoce výkonný motorový ovladač
