iCEBreaker FPGA deska

iCEBreaker FPGA deska - Levný Open Source výukový FPGA vývojový kit

iCEBreaker FPGA je levná, open-source vývojová a vzdělávací deska založená na FPGA Lattice iCE40UP5K. Je primárně určena pro výuku a práci s open-source FPGA toolchainem (Yosys, nextpnr, IceStorm a další) a je plně kompatibilní s proprietárními nástroji Lattice. Deska nabízí skvělou rozšiřitelnost přes Pmod konektory, odlamovací Pmod sekci s LED diodami a tlačítky, vysokorychlostní USB rozhraní (FT2232H) a dostatek paměti. Je ideální pro workshopy, prototypování, soft-core CPU (např. RISC-V), výstup videa, LED matice a mnoho dalších projektů.

Jedná se o open hardware s publikovanými schématy a designovými soubory. Existuje i menší varianta iCEBreaker Bitsy pro vestavěné aplikace.

Specifikace

• Model: iCEBreaker V1.0f
• FPGA: Lattice iCE40UP5K (QFN48)
  • 5280 logických buněk (4-LUT + Carry + FF)
  • 120–128 Kbit dvouportová bloková RAM
  • 1 Mbit (128 KB) jednoportová RAM
  • 8 DSP bloků (násobičky)
  • PLL, 2× SPI, 2× I2C hard IP
  • Interní oscilátory (10 kHz + 48 MHz)
  • 3× 24 mA drive + 3× hard PWM IP
• Paměť: 128 Mbit (16 MB) QSPI-DDR Flash (Winbond W25Q128)
• Rozhraní: FT2232H USB (vysoká rychlost, programování + virtuální sériový port)
• I/O:
  • 2× Pmod konektory (celkem 16 pinů)
  • 1× odlamovací Pmod (8 pinů) s 5 LED + 3 tlačítky
  • Hlavice pro RGB LED, 2 onboard LED, 1 uživatelské tlačítko
  • UART přes USB, vstup hodin, debug/test body
• Napájení: Lišty 5V, 3.3V, 1.2V s jumpery pro měření proudu
• Ostatní: 12 MHz oscilátor, montážní otvory, podpora open-source toolchainu (Yosys, IceStorm, icestudio, Amaranth atd.)
• Výrobca: Opensource/Čína

Dokumentace: https://github.com/icebreaker-fpga/icebreaker

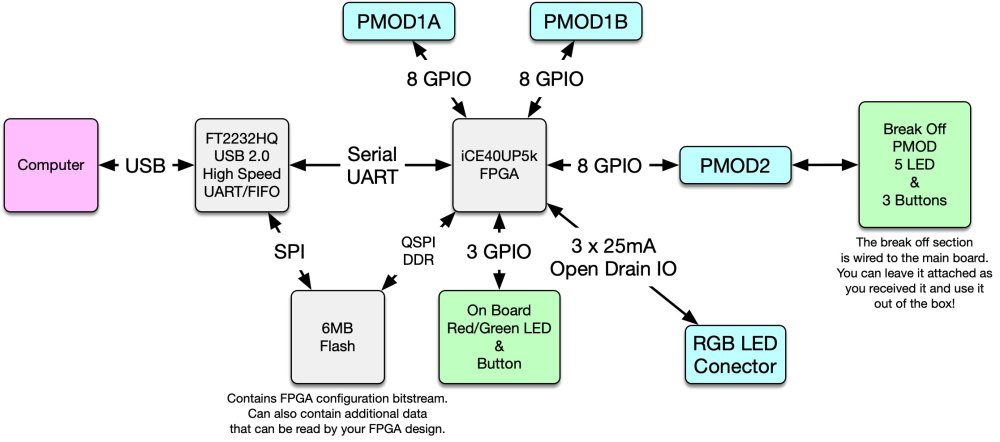

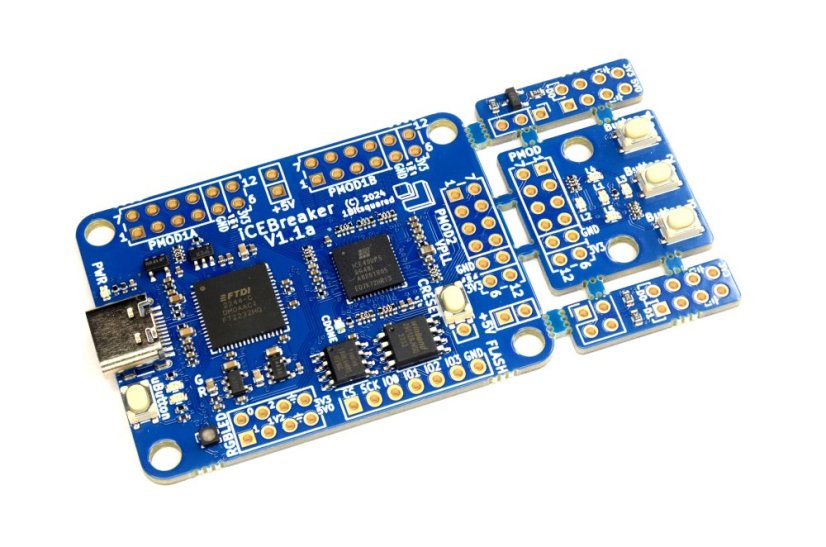

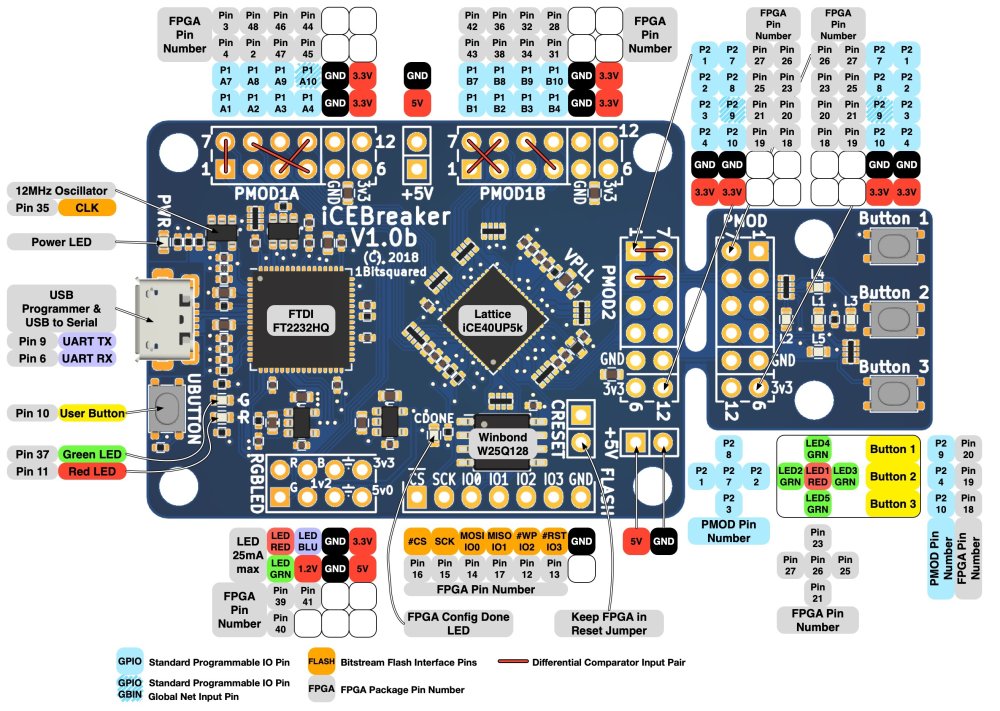

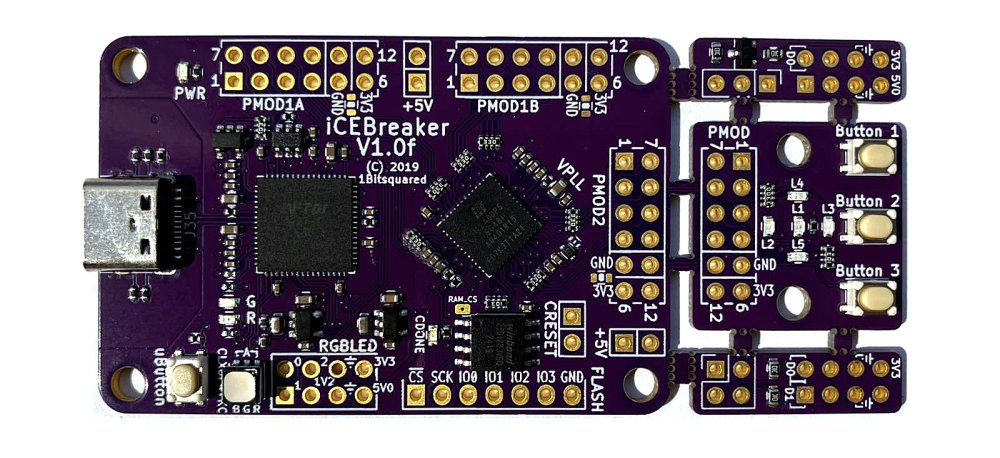

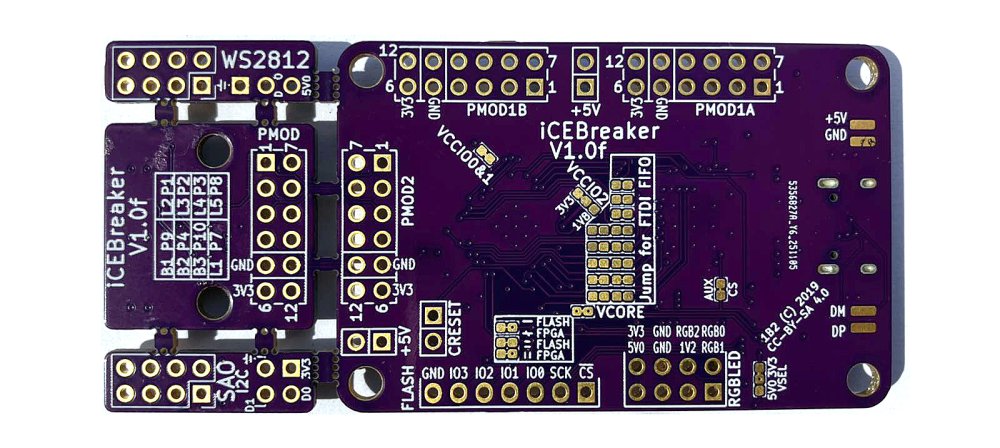

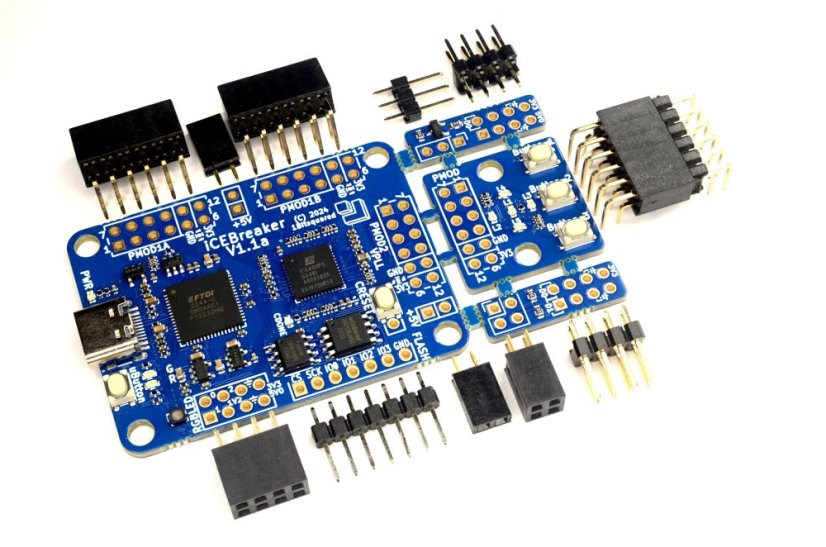

Skutečné fotografie:
