INA226AIDGSR 36V – Ultra přesný I2C výstupní monitor pro měření proudu a napětí

INA226AIDGSR 36V – Ultra přesný I2C výstupní monitor proudu/napětí/výkonu

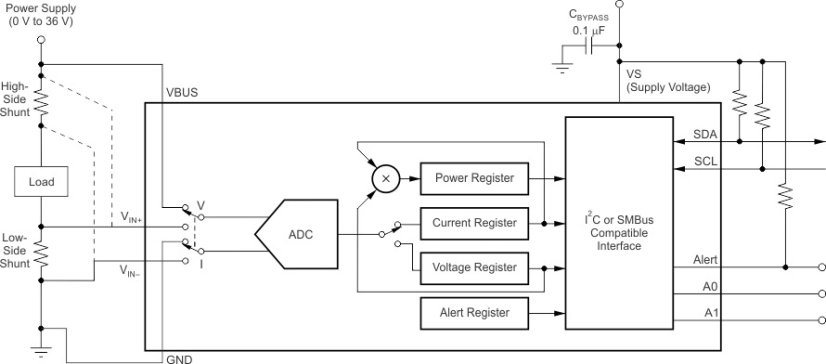

INA226 je monitor proudu a výkonu s rozhraním kompatibilním s I2C™ nebo SMBUS. Zařízení sleduje jak pokles napětí na shuntu, tak napětí napájecího busu. Programovatelné kalibrace, doby konverze a zpracování, společně s interním násobičem, umožňují přímé měření proudu v ampérech a výkonu ve wattech.

INA226 detekuje proud na společném režimu napětí busu, které může kolísat od 0 V do 36 V, nezávisle na napájecím napětí. Zařízení pracuje s jedním napájením v rozsahu od 2.7 V do 5.5 V, přičemž obvykle odebírá 330 µA napájecího proudu. Zařízení je specifikováno v teplotním rozsahu od -40°C do 125°C a nabízí až 16 programovatelných adres na rozhraní kompatibilním s I2C.

• Detekuje napětí busu od 0 V do 36 V
• Měření na vysoké nebo nízké straně
• Hlásí proud, napětí a výkon
• Vysoká přesnost:
  • 0.1% chyba zisku (max)
  • 10 µV offset (max)
• Konfigurovatelné možnosti zpracování
• 16 programovatelných adres
• Funguje s napájením od 2.7 V do 5.5 V

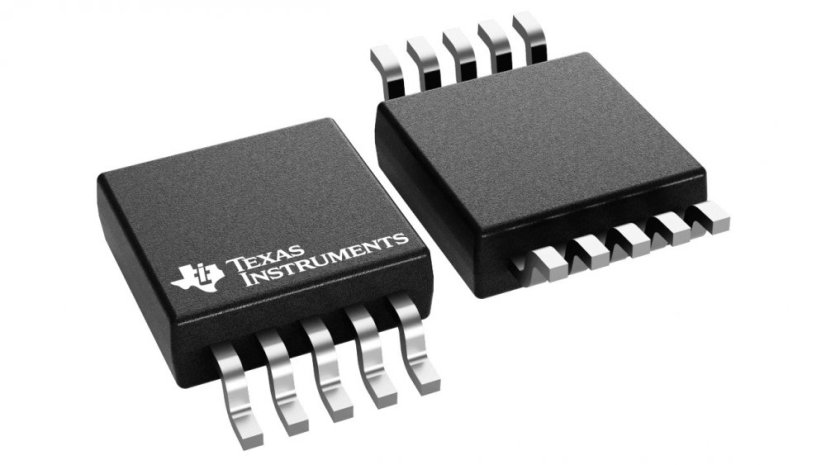

• 10-pinový, DGS (VSSOP) balíček

Datový list: https://www.ti.com/product/INA226#tech-docs
