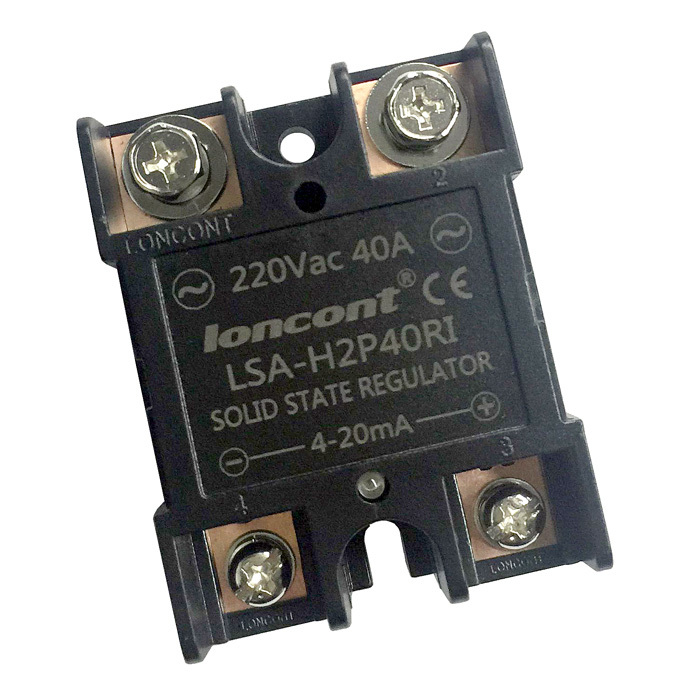

Jednofázový solid state AC regulátor napětí 220V

Jednofázový AC regulátor 110-220V - solid state SCR

Naše regulátory napětí SCR (tyristory) poskytují spolehlivou, úspornou a kompaktní regulaci otáček/rychlosti AC motorů!

Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.

Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze vhodným způsobem použít u jednofázových AC motorů, kterým upravují rychlost/otáčky. Mohou být použity také s odporovým zatížením, například pro osvětlení.

Velmi důležité je uvědomit si, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem, což je běžný motor používaný v jednofázových aplikacích. Motory s kapacitním rozběhem nejsou určeny pro chod v různých rychlostech/otáčkách. Vizuálně mají tyto motory v horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor motoru. Kondenzátor motoru brání jakýmkoliv pokusům o zpomalení.

Ztlumení jasu úsporných žárovek, LED světel a jiných zařízení obsahujících elektroniku není možné!

Motory, u kterých je regulována rychlost/otáčky pomocí těchto SCR regulátorů, jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory. Jedná se o všechny jednofázové typy motorů, u kterých lze regulovat rychlost/otáčky pomocí SCR regulátorů – tyto aplikace však mohou mít určité omezení. Pomocí našich SCR regulátorů lze regulovat většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.

SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se bude pravděpodobně nacházet v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.

Technické údaje:

• Vstupní napětí: 110-220Vac 50Hz
• Výstupní napětí: 0-220Vac
• Ovládací režimy: 1.5KΩ - 500Ω (4-20mA)
• Dielektrická pevnost: 2000VAC 50 / 60Hz po dobu 1 minuty
• Izolační odpor: 1000 MΩ min při 500 VDC
• Spínací čas: 10ms
• Vnější rozměry: viz níže
• Terminály: Šroub
• Provozní teplota: 0 až 55°C
• Výrobce: Loncont Čína

Číslo modelu a parametry:

Kdy je vhodné tento regulátor použít:

1. Tento regulátor není vhodný pro úsporu energie a LED osvětlení, televizory, počítače, hudební přehrávače nebo jiné přístroje, které obsahují impulzní napájecí zdroje a/nebo usměrňovače nebo jiné elektronické součástky. Tento regulátor není vhodný pro asynchronní motory s motorovým (startovacím) kondenzátorem
2. Běžné žárovky, ohřívače, ventilátory, ventilační systémy, jednofázové motory, páječky apod.

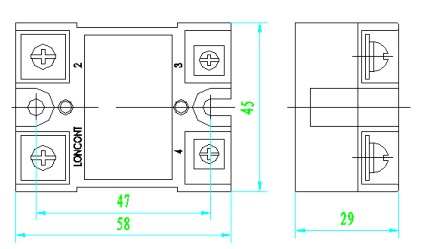

Rozměry modelů 15A-90A:

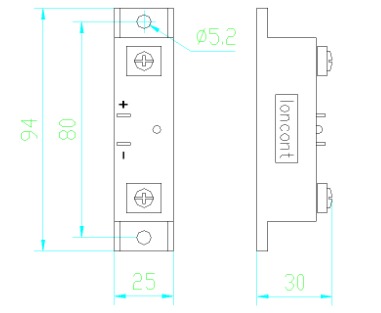

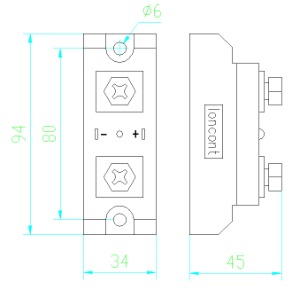

Rozměry modelů 120A-150A: Rozměry modelů 200A-400A:

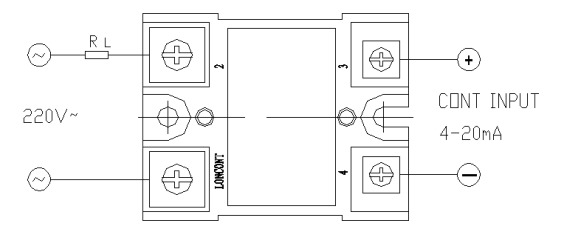

Schéma zapojení:

Jak vybrat správný regulátor:

U čistých odporových zátěží násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A - LSA-H2P40RI

U indukčních zátěží (motory) násobte provozní proud pěti. Příklad: (5kW/220V) * 5 = 113, takže nejvhodnější model bude 120A - LSA-H2P120RI

Chlazení:

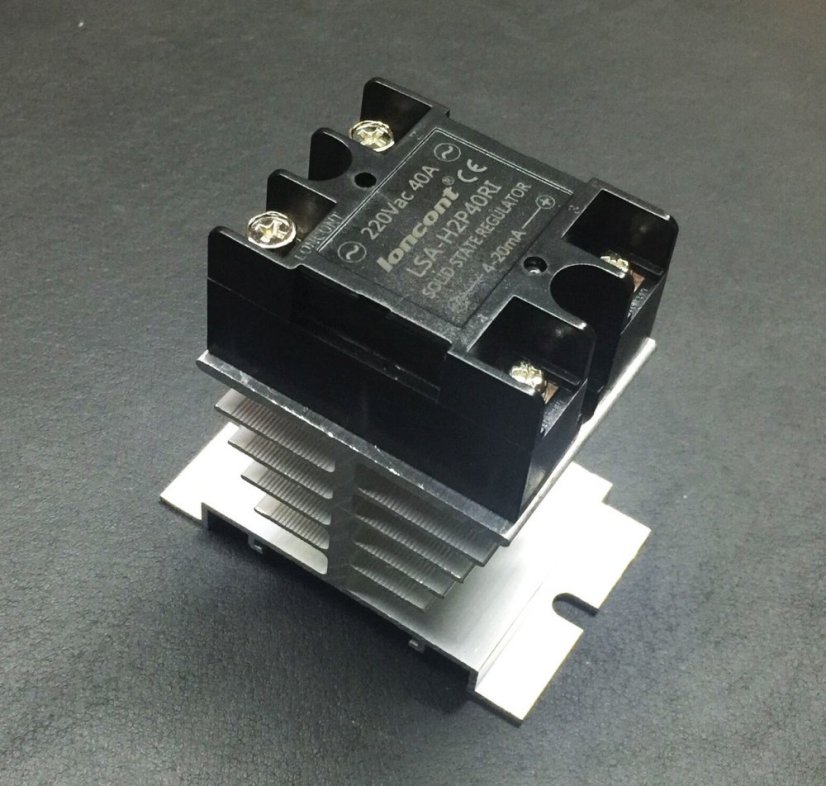

Aby se modely s výkonem 40A, 50A, a 70A nepřehřívaly a pracovaly správně, je nutné použít chladič. Čísla modelů s H na konci jsoudodávány včetně chladiče.

Modely s jmenovitými hodnotami 90A,120A, 150A, 200A, 300A a 400A vyžadují aktivní chlazení. Čísla modelů s H+F obsahují chladič a ventilátor.

Nepoužívejte modely s hodnotou vyšší než 25A, aniž by byly chlazeny!

Obsah balení:

1x LSA-H3PxxYB jednofázový AC regulátor 220V
