KY ADJ Attenuátor – nastavitelný zisk 0,1–2× JFET zesilovač
KY ADJ Attenuátor – nastavitelný zisk 0,1–2× JFET zesilovač
Nastavitelný atenuátor s nízkošumovým JFET zesilovačem. Napájení ±5–18 V, šířka pásma 22 MHz, SMA. Ideální pro ADC/DAC a úpravu signálů. Více
290 Kč
s DPH
Nastavitelný atenuátor s nízkošumovým JFET zesilovačem. Napájení ±5–18 V, šířka pásma 22 MHz, SMA. Ideální pro ADC/DAC a úpravu signálů. Více
KY ADJ Attenuátor – nastavitelný zisk 0,1–2× JFET zesilovač
KY_ADJ_Attenuator je kompaktní nastavitelný atenuátor/zesilovač postavený na nízkošumovém JFET vysokorychlostním zesilovači s nízkým klidovým proudem. Podporuje široké napájení ±5 V až ±18 V (doporučeno do ±15 V), vstupní signály až ±20 V a výstup až ±13 V. Zisk je plynule nastavitelný potenciometrem přibližně od 0,1× (10× útlum) do 2×. Při zisku 0,1× dosahuje šířka pásma 22 MHz. Ideální jako signálový atenuátor, vstupní buffer pro ADC/DAC nebo univerzální zesilovač velkých signálů.
Specifikace
- Model: KY_ADJ_Attenuator
- Typ: Nastavitelný atenuátor / zesilovač
- Napájecí napětí: ±5 V až ±18 V (doporučeno ≤ ±15 V)
- Klidový proud: ±15 mA (při ±15 V)
- Vstupní napětí: ±20 V (40 Vpp) – nepřekračovat
- Vstupní impedance: 20 kΩ
- Výstupní napětí: ±13 V (26 Vpp) při ±15 V
- Výstupní impedance: Nízká
- Výstupní proud: max. 50 mA
- Šířka pásma: 22 MHz (G = 0,1) při ±15 V (klesá s vyšším ziskem/amplitudou)
- Rozsah zisku: cca 0,1× – 2× (nastavitelné potenciometrem)
- Ochrana: Ochrana proti přepólování (bez přepěťové ochrany)
- Typ signálu: Jednostranný vstup / výstup

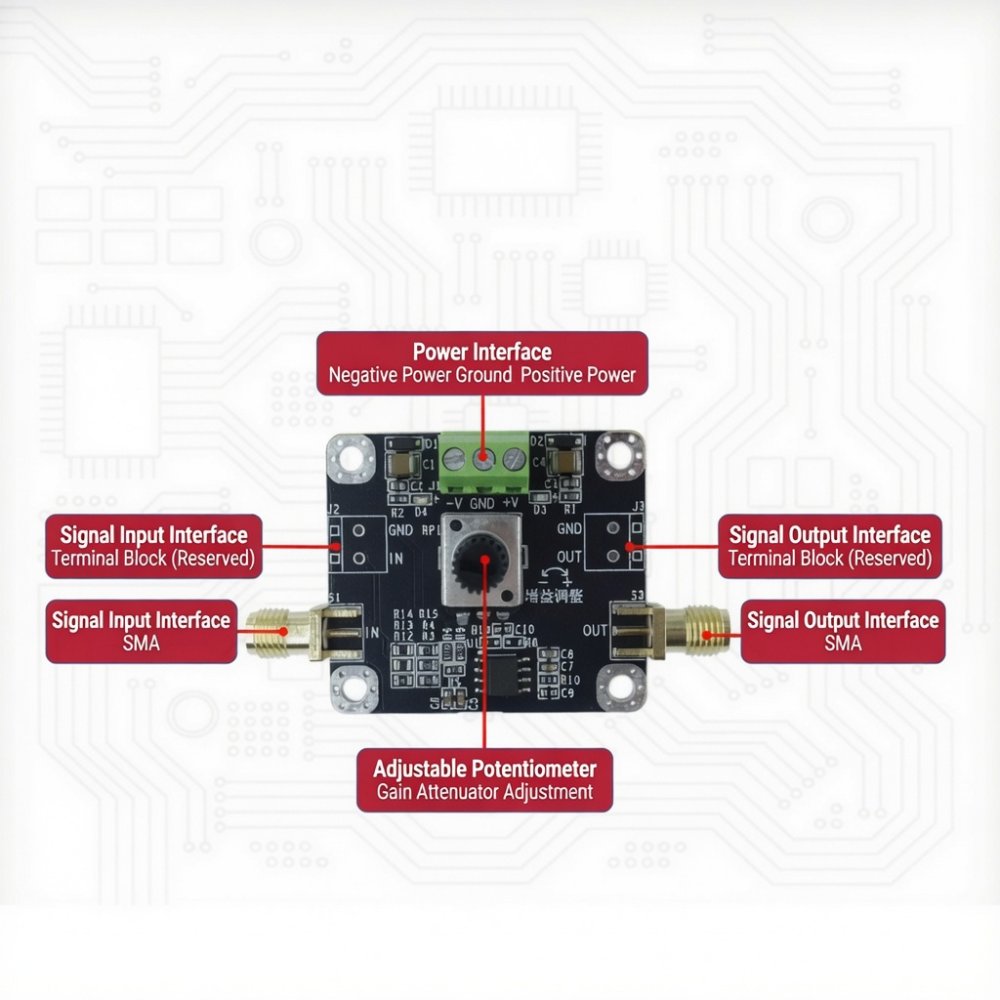

- Konektory: SMA (k dispozici i pájecí plošky)
- Vlastnosti: Nízký šum, nízký klidový proud, nastavitelný zisk
- Aplikace: Signálový atenuátor, buffer ADC/DAC, zesilovač
- Hmotnost: 15 g

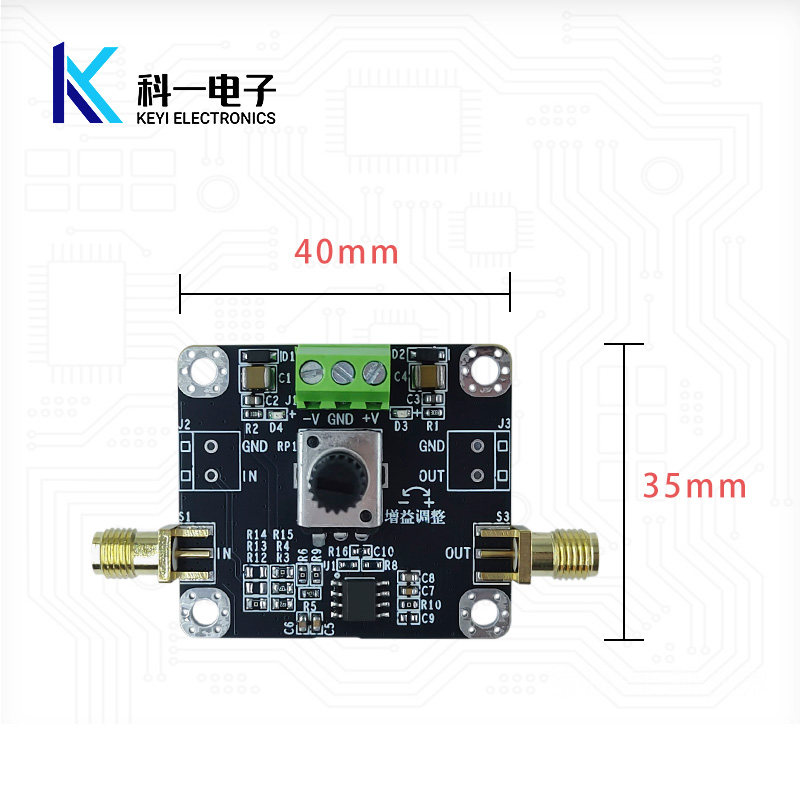

- Rozměry: 40 mm × 35 mm
