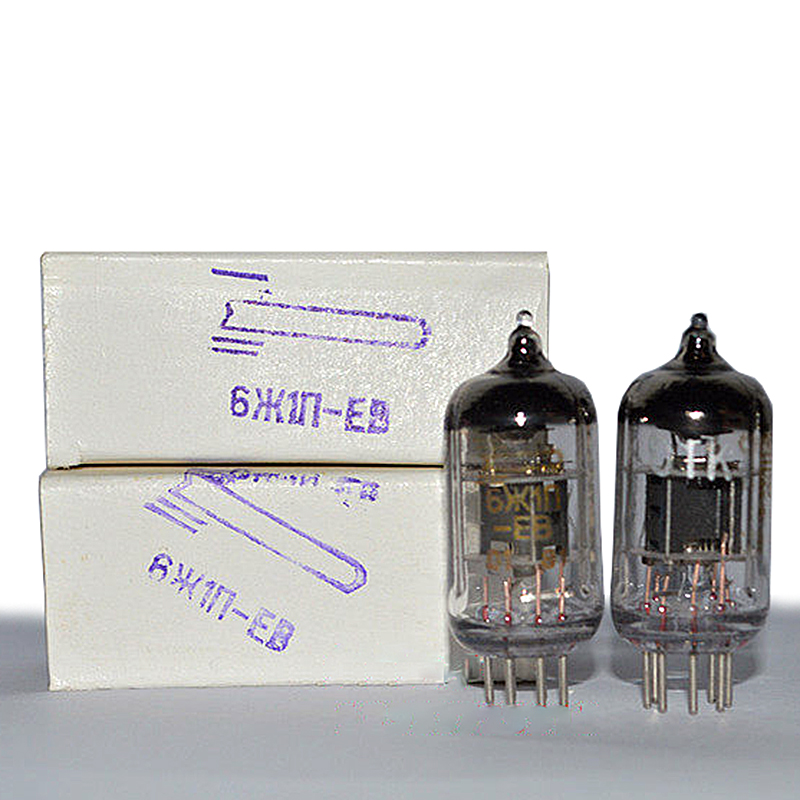

Lampa 6Ж1П-ЕВ (6J1P-EV)

Elektronka 6Ж1П-ЕВ (6J1P-EV) – ekvivalent EF95 / 6AK5, dlouhá životnost

6Ж1П-ЕВ (6J1P-EV nebo 6Zh1P-EV) je sovětská miniaturní vysokofrekvenční pentoda s ostrým odříznutím v skleněném balení s 7-pinovým patice (B7G / РШ4). Má nepřímo žhavenou oxidovou katodu a byla určena především pro širokopásmové zesílení napětí vysoké frekvence v RF/IF stupních, ultrakrátkovlnných zařízeních, televizi a dalších radiotechnických zařízeních (včetně vojenských a vysoce spolehlivých aplikací).

Varianta „-EV“ označuje zvýšenou odolnost a spolehlivost (E = prodloužená životnost, V = vysoká mechanická pevnost/vibrační odolnost). Jde o zesílenou, dlouhodobě spolehlivou verzi se zlatým gridem a vysoce kvalitní konstrukcí, s minimální životností 5000 hodin. Je přímým ekvivalentem západních lamp EF95, 6AK5, 6F32, 6J1 a CV850.

Hlavní parametry (nominální hodnoty, pokud není uvedeno jinak)

• Napětí žhavení: 6,3 ± 0,6 V
• Proud žhavení: 170 ± 15 mA (typicky 172 ± 12 mA)
• Napětí anody (nominální): 120 V (limit až 200 V)
• Proud anody: 7,35 ± 2,35 mA
• Napětí stínící mřížky (g2): 120 V (limit 150 V)
• Proud stínící mřížky: ≤ 3 mA
• Sklon charakteristiky: 5,15 ± 1,25 mA/V (min. > 3,4–4,25 mA/V)
• Maximální výkon na anodě: 1,8 W (derating na 1,2 W pro dlouhou životnost)
• Maximální výkon na g2: 0,55 W (derating na 0,4 W)
• Maximální proud katody: 20 mA (derating na 13 mA)
• Zpětný proud mřížky 1: ≤ 0,1 μA
• Napětí odříznutí (g1): ≤ –1,5 V
• Vstupní impedance (60 MHz): ≥ 12 kΩ
• Ekvivalentní šumový odpor: ≤ 3,5–3,7 kΩ
• Mezielektrodové kapacity: vstupní 4,1 ± 0,6 pF, výstupní 2,35 ± 0,45 pF, zpětná ≤ 0,035 pF, katoda-žhavení ≤ 4,6 pF
• Rozměry: výška ≈ 48 mm, průměr ≈ 19 mm
• Hmotnost: ≤ 15 g
• Životnost: ≥ 5000 hodin

Často se používá v audio aplikacích (sluchátkové zesilovače, předzesilovače) díky nízkému šumu.
