LC29H rozšiřující deska GNSS + GPS anténa
LC29H rozšiřující deska GNSS + GPS anténa
Varianty3
| LC29H | Dostupnost | Cena s DPH | Množství (ks) | |||
|---|---|---|---|---|---|---|
 |
LC29H(AA) | Skladem | 1 460 Kč | |||
|
LC29H(DA) | Není skladem Sledovat dostupnost | 2 260 Kč | Poptávka | ||
|
LC29H(BS) | Není skladem Sledovat dostupnost | 2 160 Kč | Poptávka |

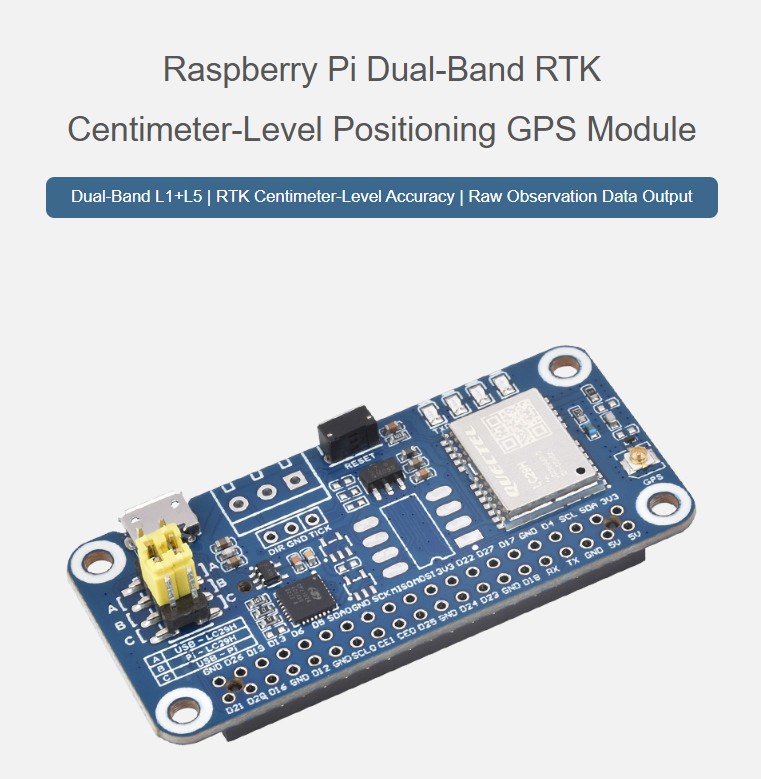

Waveshare GPS modul LC29H(AA) GNSS rozšiřující deska + GPS anténa

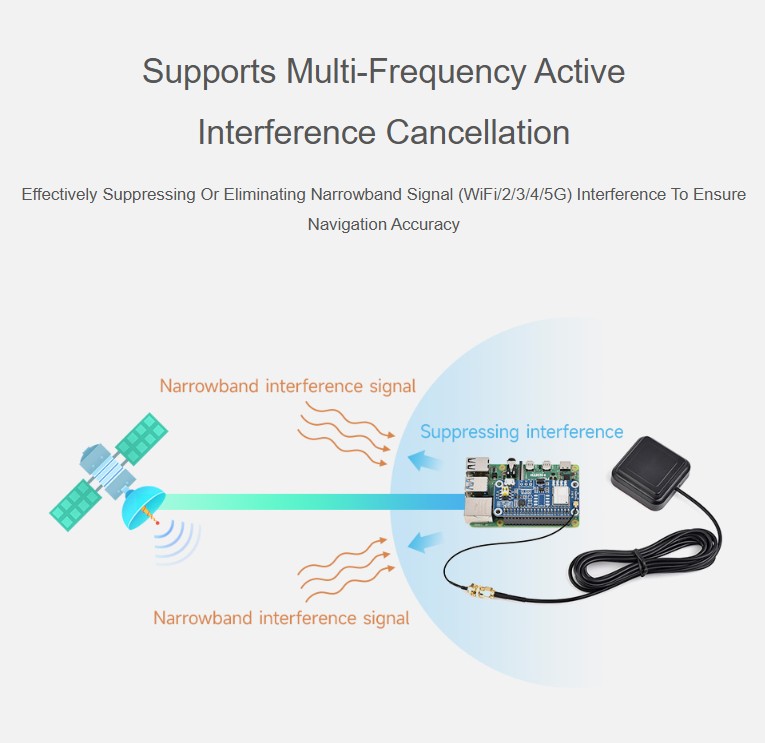

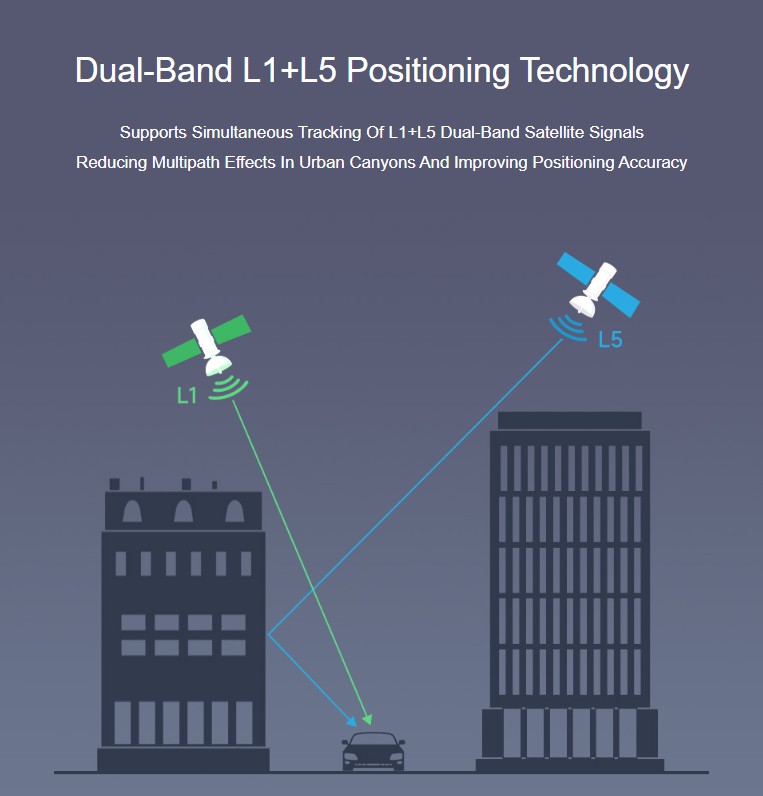

Jedná se o duální pásmový (L1 + L5) GNSS HAT pro Raspberry Pi (kompatibilní s Jetson Nano) založený na modulu Quectel LC29H. Poskytuje vysoce přesné polohování s podporou multi-GNSS (GPS, BDS, GLONASS, Galileo, QZSS) při nízké spotřebě energie. Duální pásmová technologie výrazně snižuje multipath efekty v městských kaňonech a zlepšuje přesnost. Obsahuje vestavěný LNA a SAW filtr pro vysokou citlivost a silnou odolnost proti rušení.
-

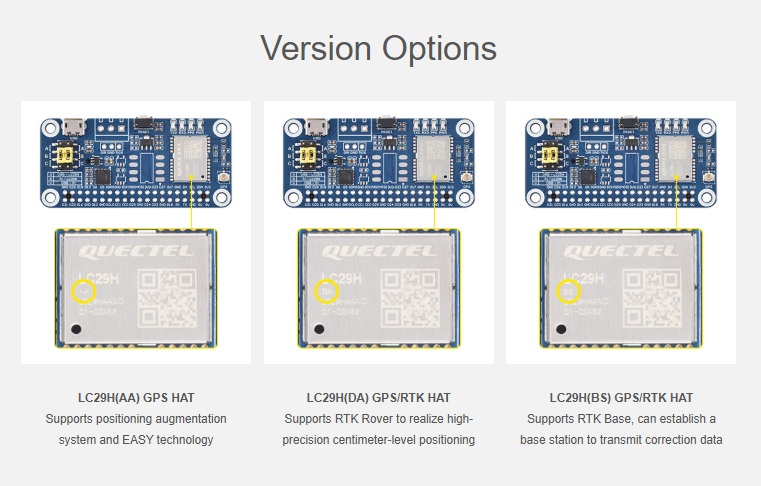

LC29H(AA) GPS HAT s následujícími funkcemi:
- Podporuje systémy rozšíření polohování (WAAS, EGNOS, MSAS a GAGAN) pro zlepšení přesnosti polohování v oblastech pokrytí služby
- Podporuje technologii EASY, která umožňuje polohování pomocí uložených informací (jako efemeridy a almanach) při absenci signálu a zkracuje dobu prvního fixu (TTFF)
-
LC29H(DA) GPS/RTK HAT s následujícími funkcemi:
- Podporuje rychlou konvergenci duálního pásma RTK s centimetrovou přesností, vhodné pro vysoce přesné polohování koncových zařízení
-

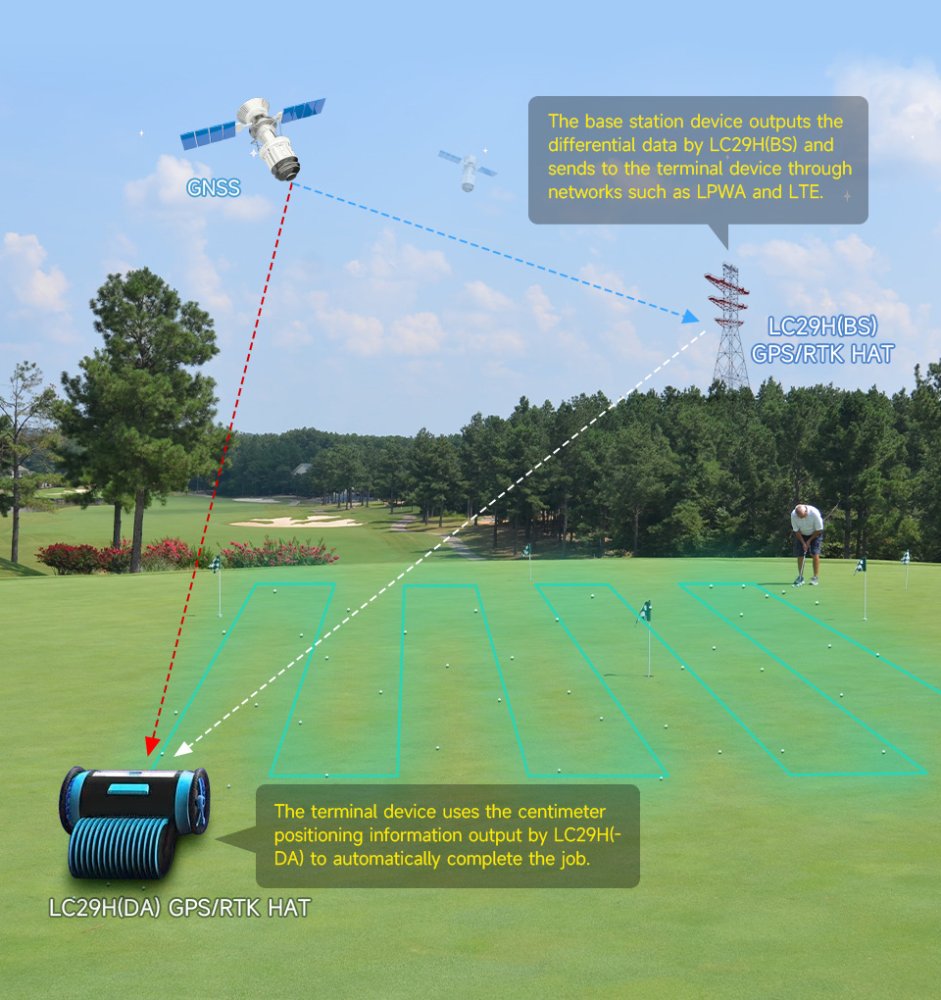

LC29H(BS) GPS/RTK HAT s následujícími funkcemi:
- Podporuje výstup GNSS surových pozorování a korekčních dat, vhodné pro budování RTK referenční stanice (base station)

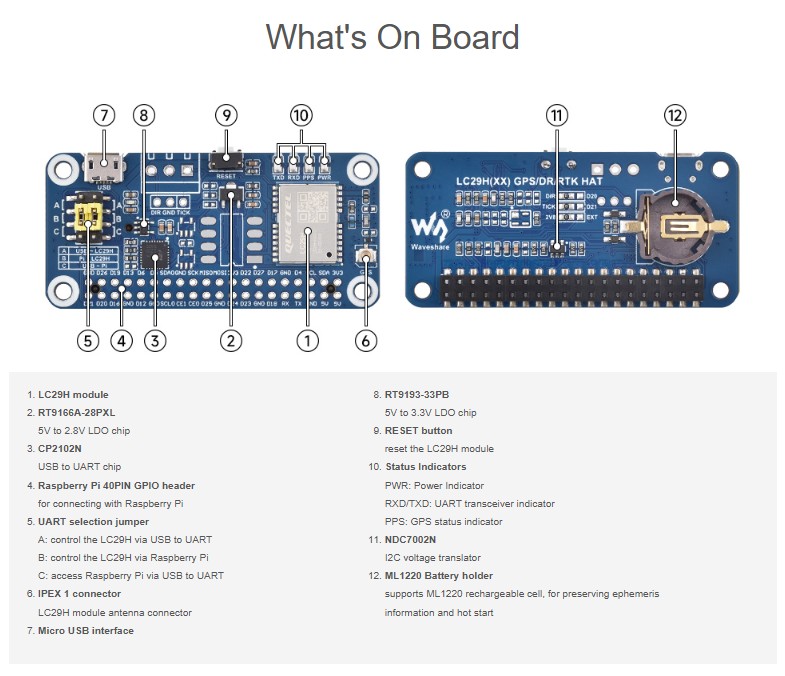

Hlavní vlastnosti:

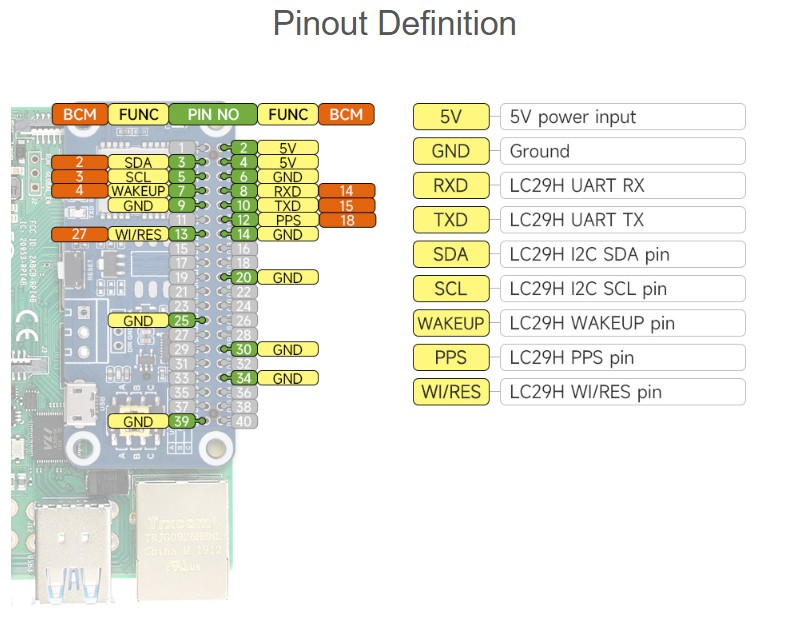

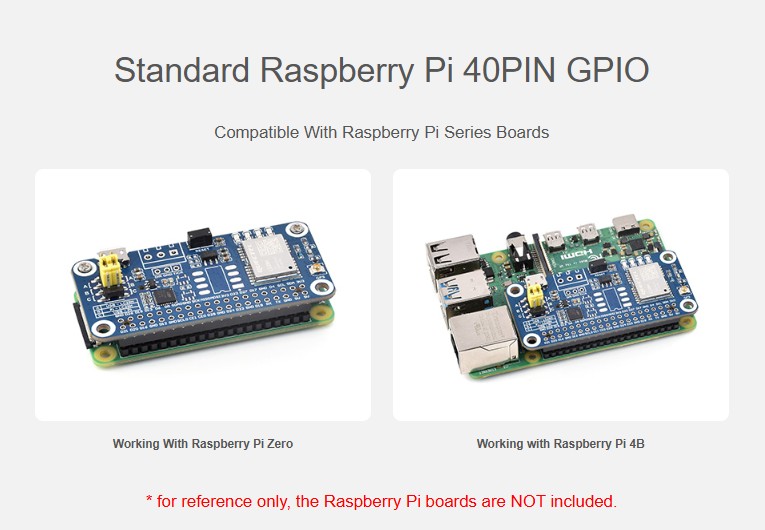

- Standardní 40-pin GPIO konektor pro Raspberry Pi.
- Podpora L1+L5 duálních frekvencí a více GNSS systémů.
- Vysoká citlivost až -165 dBm (tracking).

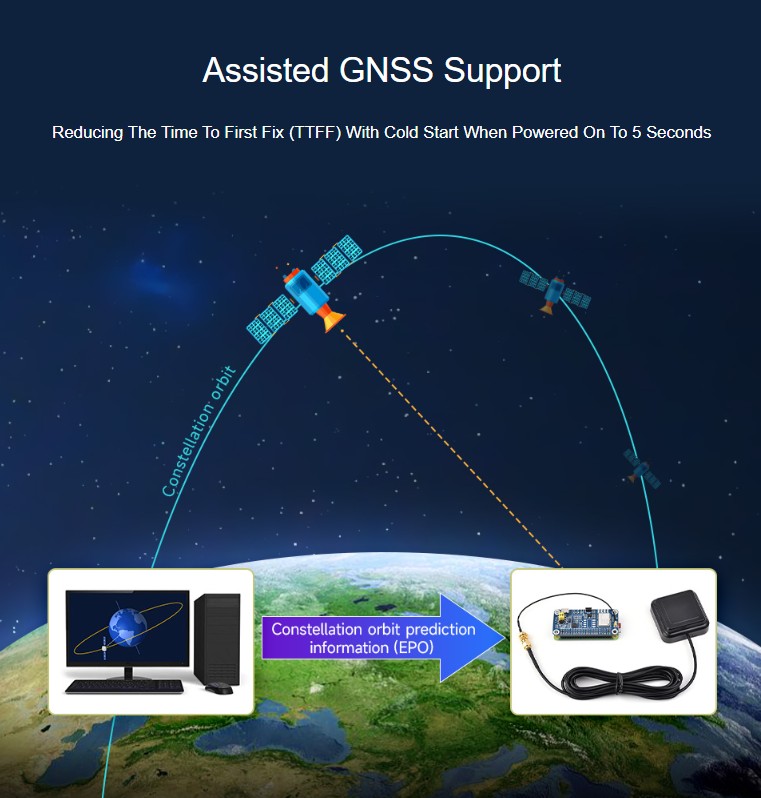

- Podpora A-GNSS pro rychlý TTFF (studený start ~5 s s asistencí).
- Technologie EASY pro lepší polohování s uloženými daty.
- Držák baterie ML1220 pro zálohu efemerid.
- 4× LED indikátory (PWR, RXD, TXD, PPS).
- Rozhraní UART a I2C, USB-to-UART převodník.
Technické specifikace (LC29H(AA)):
- Přesnost polohování: ~1 m CEP (PVT).
- Obnovovací frekvence: 1–10 Hz (až 20 Hz).
- Citlivost: Akvizice -147 dBm, Tracking -165 dBm.
- Spotřeba: 5 V, <40 mA.

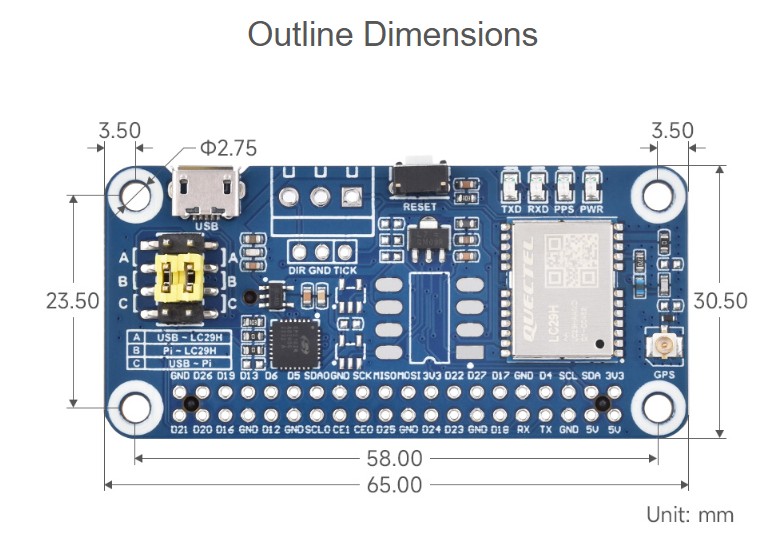

- Rozměry: 65 × 30,5 mm.
- Teplotní rozsah: -40 °C až +85 °C.

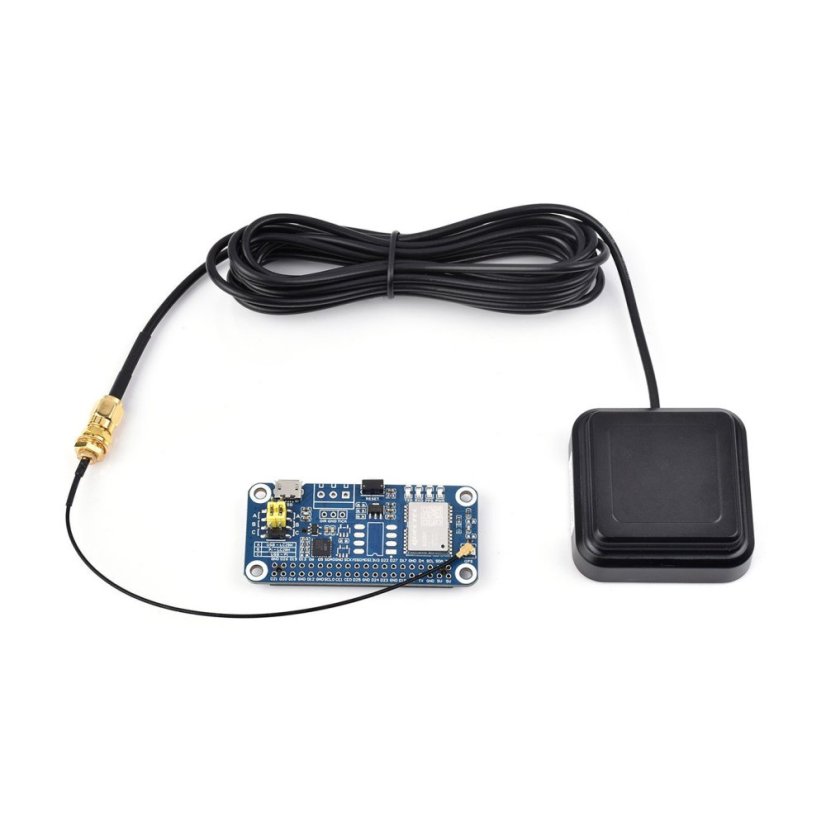

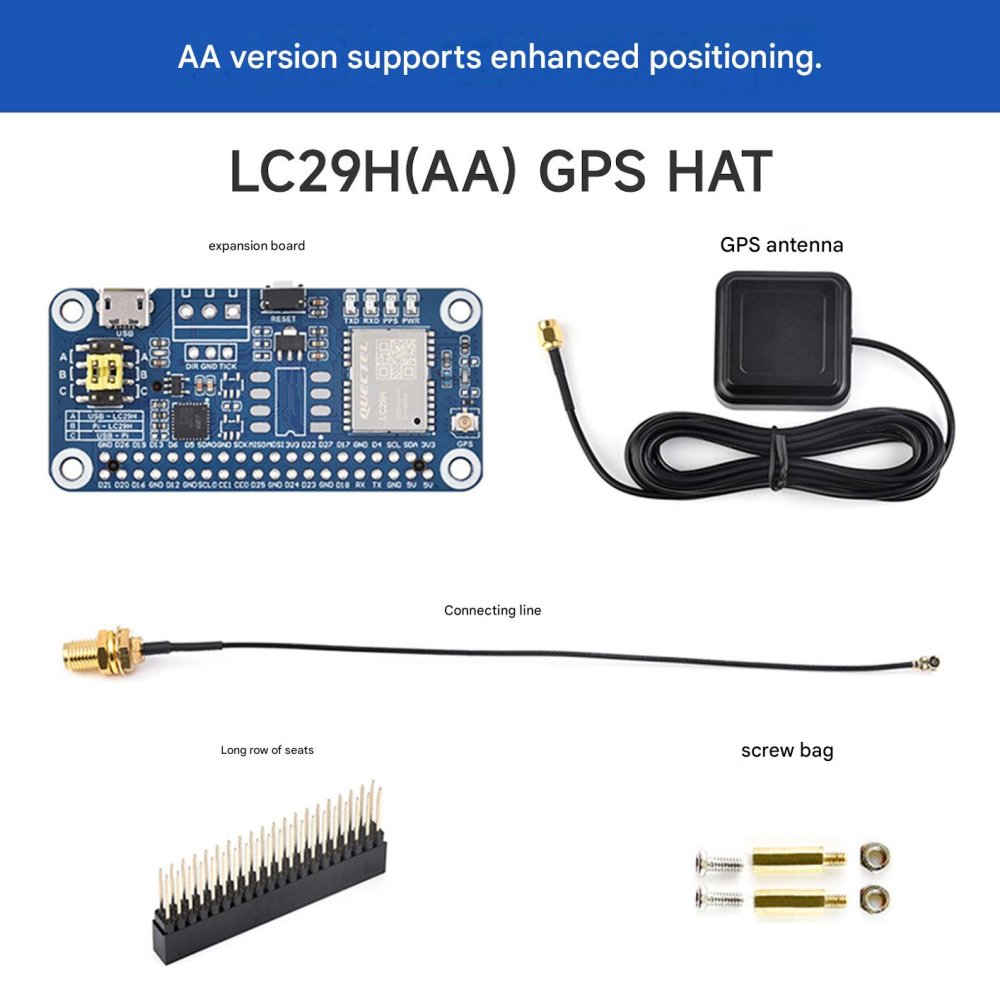

Sada obsahuje HAT desku, GPIO header, aktivní externí GPS anténu, kabel IPEX-to-SMA a šrouby. Vhodné pro sledování v reálném čase, drony, chytré zemědělství a navigaci.
Wiki: https://www.waveshare.com/wiki/LC29H(XX)_GPS/RTK_HAT
Balení obsahuje:
