LibreVNA 2portový USB vektorový síťový analyzátor 100 kHz–6 GHz

LibreVNA 2portový USB vektorový síťový analyzátor 100 kHz–6 GHz

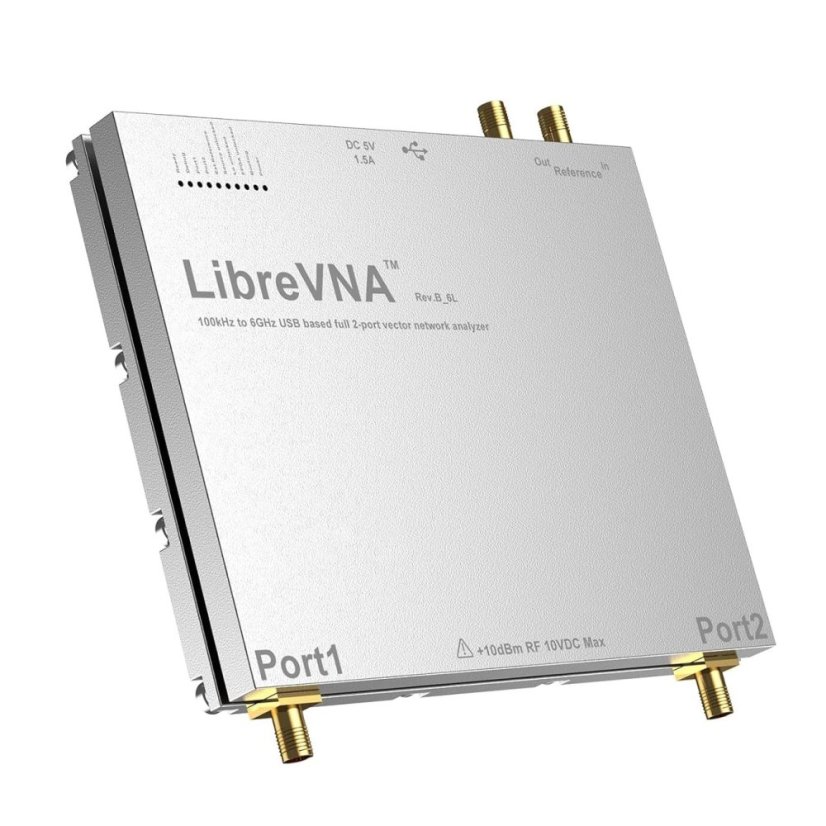

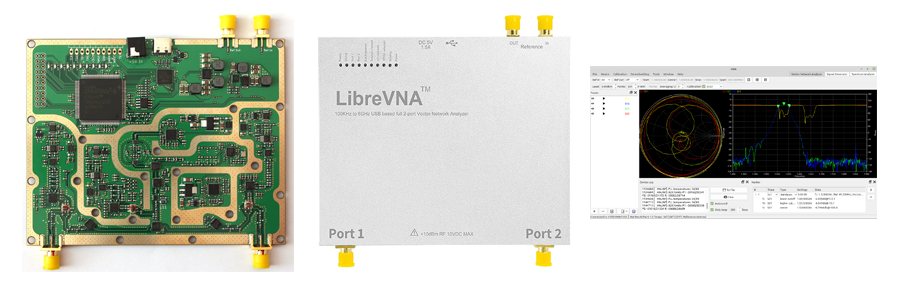

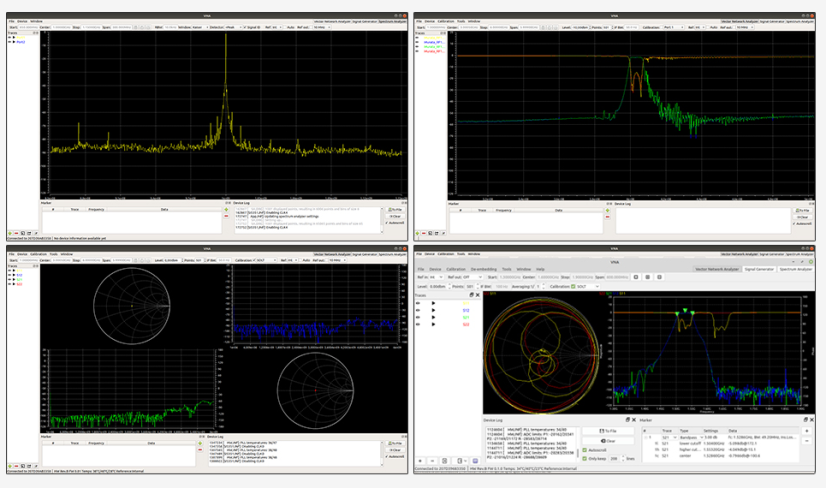

LibreVNA je open-source USB vektorový síťový analyzátor (VNA) s plnými 2 porty, navržený Janem Käberichem a nabízený společností Zeenko. Nativní frekvenční rozsah je 100 kHz až 6 GHz (s harmonickým směšováním až 8 GHz) a poskytuje výkon blížící se profesionálním laboratorním VNA za výrazně nižší cenu. Díky třem 16bitovým ADC a FPGA pro zpracování signálu dosahuje vysoké rychlosti měření a vysokého efektivního dynamického rozsahu (zejména u S21 pod cca 3 GHz). Měří kompletní sadu S-parametrů (S11, S21, S12, S22) a může také sloužit jako jednoduchý dvoukanálový spektrální analyzátor nebo generátor signálu. LibreVNA lze kalibrovat pomocí LibreCAL. Použití kalibrátoru LibreCAL zajišťuje nejpřesnější výsledky. Hardware i software jsou plně open-source, proto je vhodný pro RF inženýry, radioamatéry i vzdělávací účely.

Specifikace:

VNA

• Frekvenční rozsah: 100 kHz – 6 GHz (nativní); až 8 GHz s harmonickým směšováním
• Stimulační / výstupní výkon: –40 dBm až 0 dBm¹
• Dynamický rozsah (stimulus 0 dBm, 10 Hz IF BW): – < 1 MHz: 60 dB (typ.) – 1–5 MHz: 80 dB (typ.) – 5–2940 MHz, S12: 75 dB (min) / 85 dB (typ.) – 5–2940 MHz, S21: 85 dB (min) / 105 dB (typ.) – > 2940 MHz, S12: 40 dB (min) / 55 dB (typ.) – > 2940 MHz, S21: 50 dB (min) / 60 dB (typ.)
• Šířka pásma IF: 10 Hz – 50 kHz
• Rychlost akvizice: 10 000 bodů/s (při 50 kHz IF BW)
• Měřené parametry: S11, S21, S12, S22
• Systémová impedance: 50 Ω
• Testovací porty: 2 (SMA female)

Generátor signálu

• Frekvenční rozsah: 100 kHz – 6 GHz
• Výstupní výkon: –40 dBm až 0 dBm¹

Spektrální analyzátor

• Frekvenční rozsah: 100 kHz – 6 GHz
• Maximální vstupní výkon: –5 dBm
• Rozlišovací šířka pásma: 13 Hz – 112 kHz
• Fázový šum: –103 dBc/Hz (1 GHz, offset 10 kHz)

Ostatní

• Napájení: 5 V DC, 1,5 A (USB nebo konektor 3,5 mm)
• Podporované OS: Windows, Linux, macOS
• Rozměry: 122 × 98 × 16 mm
• Rozhraní: USB

¹ Maximální výkon klesá s rostoucí frekvencí.

Poznámky Izolace S12 je obvykle nižší než S21. Výkon klesá na frekvenčních extrémech. Přesnější kalibrace (např. s LibreCAL) zvyšuje přesnost měření.

Software & support: https://groups.io/g/LibreVNA-support/

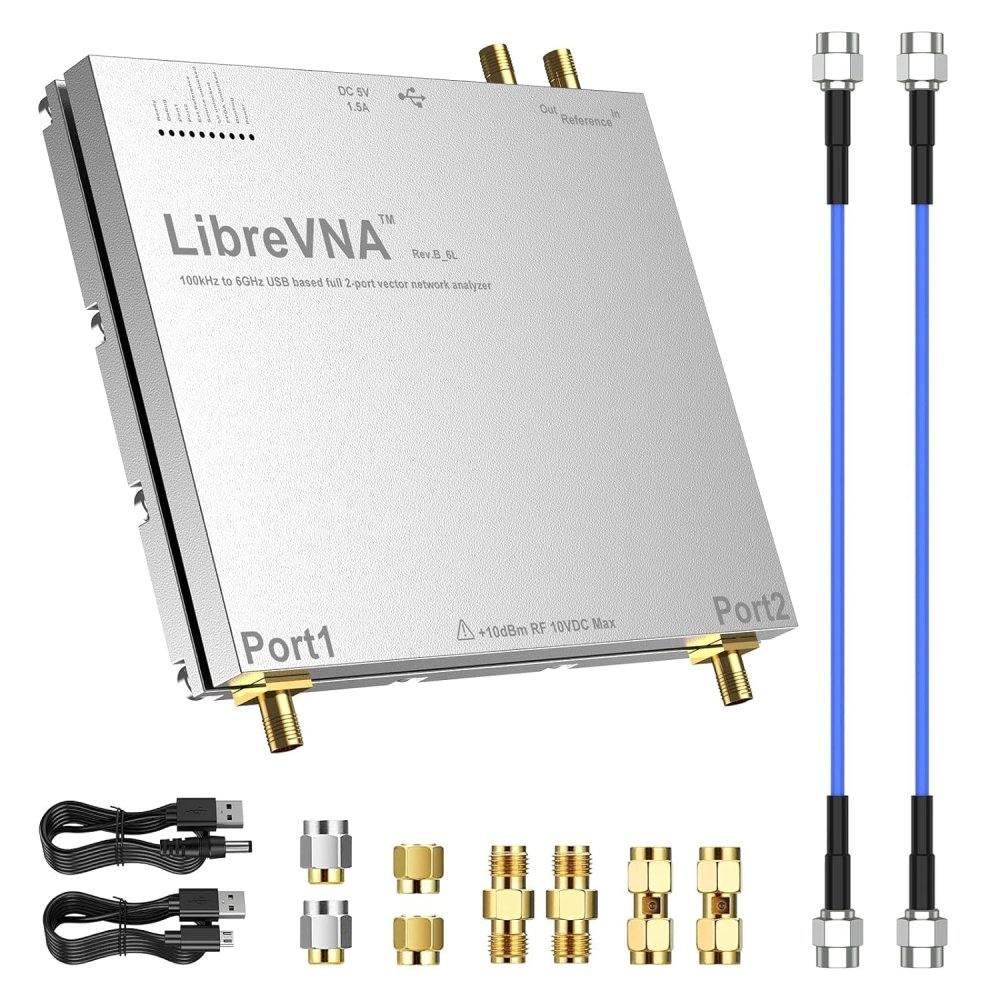

Obsah balení:

• LibreVNA
• Kabel USB–USB
• Kabel USB–USB-C
• 2× 30 cm RF kabel SMA male–male SS405
• Kalibrační sada SMA male – OPEN
• Kalibrační sada SMA male – SHORT
• 2× kalibrační sada SMA male – LOAD
• 2× spojka SMA female–female
• 2× spojka SMA male–male
