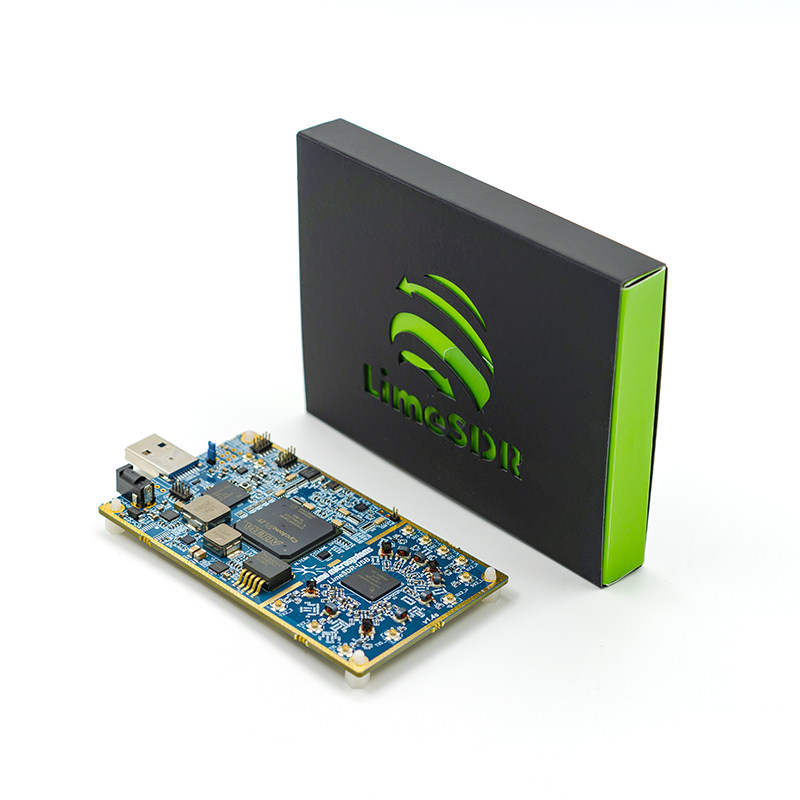

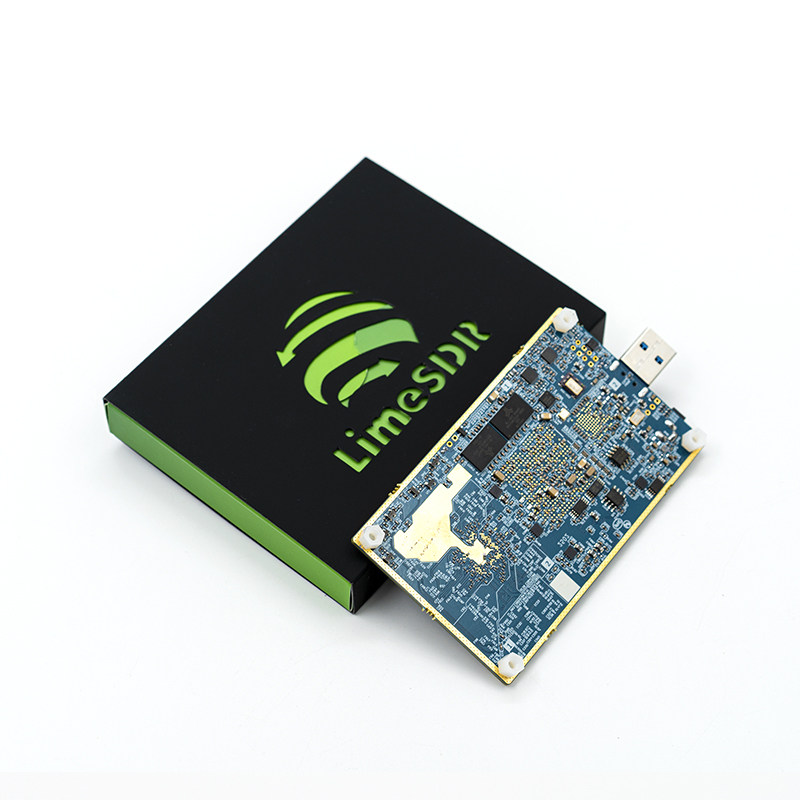

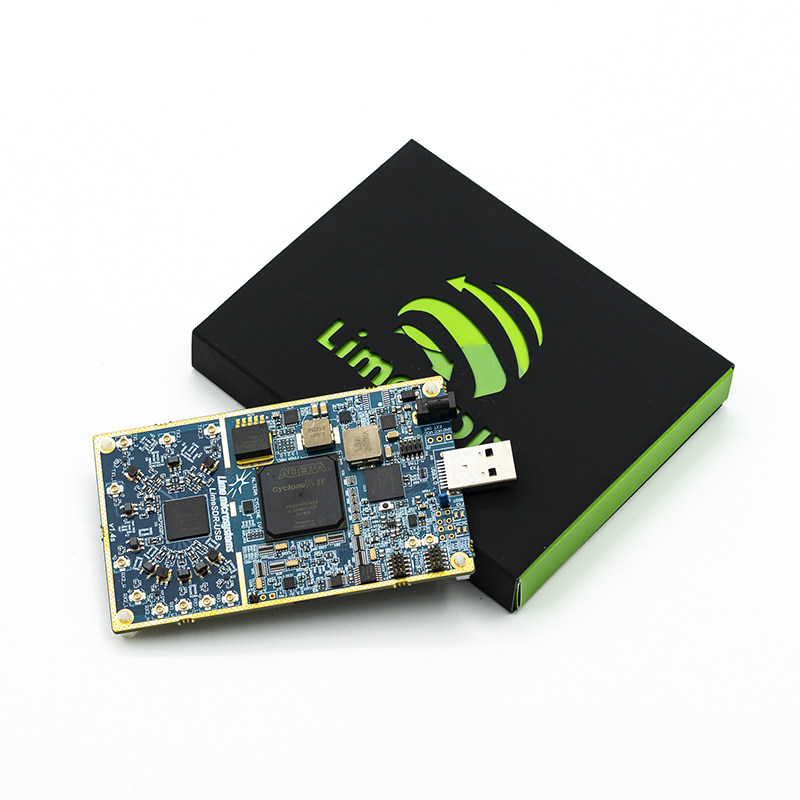

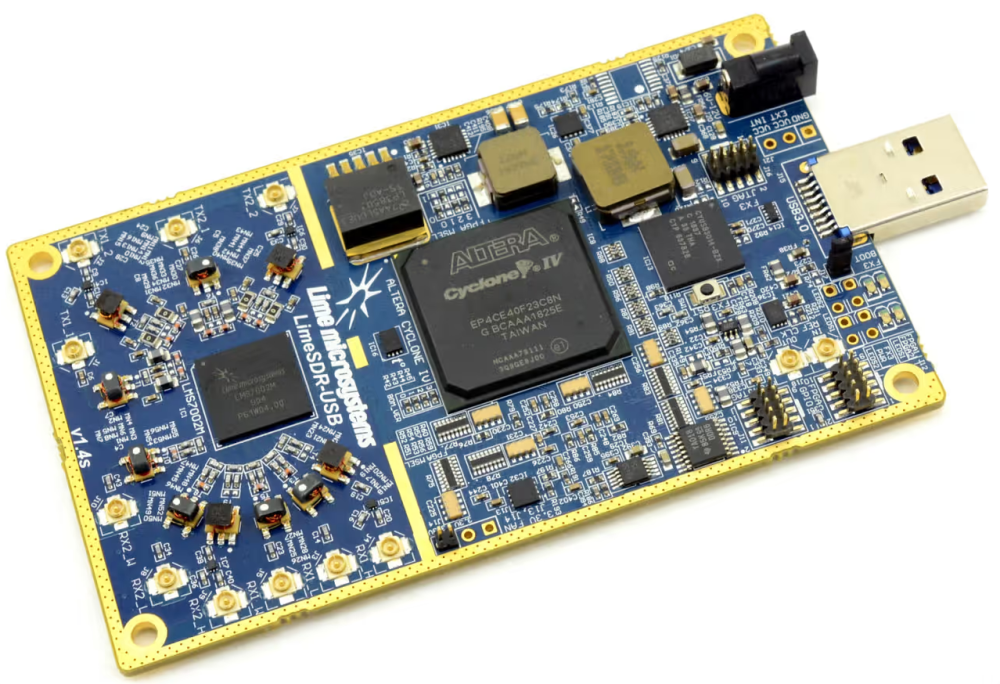

LimeSDR v1.4s (známý také jako LimeSDR USB) je cenově dostupná, open-source, vysoce výkonná 2x2 MIMO softwarově definovaná rádiová (SDR) platforma. Je postavena kolem RF transceiveru Lime Microsystems LMS7002M, obsahuje FPGA Altera Cyclone IV a USB 3.0 kontrolér Cypress FX3. Tato deska je ideální pro bezdrátové inovace, výzkum, prototypování, vzdělávání, monitorování spektra, radioamatérství, testování mobilních sítí, vývoj IoT a mnoho dalších RF aplikací. Podporuje širokou škálu bezdrátových standardů a umožňuje flexibilní zpracování signálu jak na hostitelském PC, tak přímo na desce.
Hlavní přednosti zahrnují plně open-source design (schéma, gateware, firmware), velkou vestavěnou DDR2 paměť pro ukládání a přehrávání waveformů a široké frekvenční pokrytí s MIMO podporou.
Specifikace
- RF transceiver: Lime Microsystems LMS7002M
- Konfigurace: MIMO (2x TX, 2x RX)
- Frekvenční rozsah: 100 kHz – 3,8 GHz
- Šířka pásma: 61,44 MHz
- Hloubka vzorku: 12 bitů
- Vzorkovací frekvence: 61,44 MSPS
- Výstupní výkon: max. 10 dBm (závisí na frekvenci)
- FPGA: Altera Cyclone IV EP4CE40F23C8N (39 600 LUTů, 1 134 Kb vestavěné paměti, 116x 18x18 multiplikátorů)
- Paměť: 256 MB DDR2 SDRAM (2x 128 MB)
- USB: Cypress FX3 SuperSpeed USB 3.0 kontrolér
- Hodiny: 30,72 MHz VCTCXO (laditelný), programovatelný generátor hodin, vstup/výstup externích hodin
- RF konektory: 10x U.FL (6 RX, 4 TX)
- Ostatní konektory: USB 3.0 (Type A), DC napájení (6-12 V), GPIO header FPGA, JTAG
- Napájení: USB sběrnice nebo externí 6-12 V DC
- Rozměry: 60 mm x 100 mm
- Open source: Kompletní schémata, gateware, firmware a ovladače dostupné přes MyriadRF
Wiki: https://wiki.myriadrf.org/LimeSDR-USB
Obsah balení:
1x LimeSDR deska
