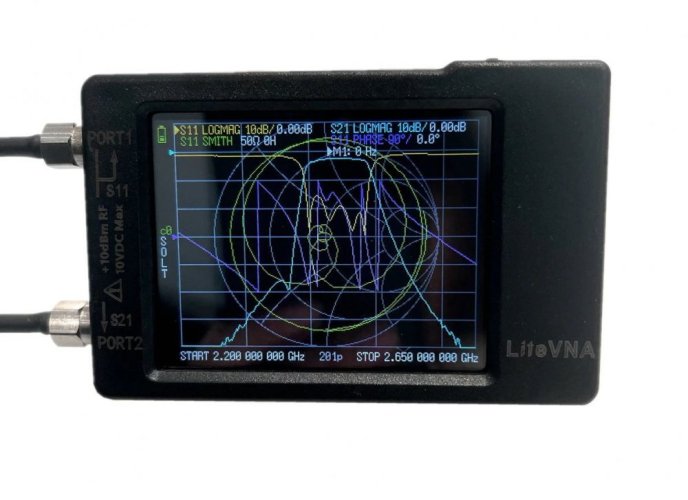

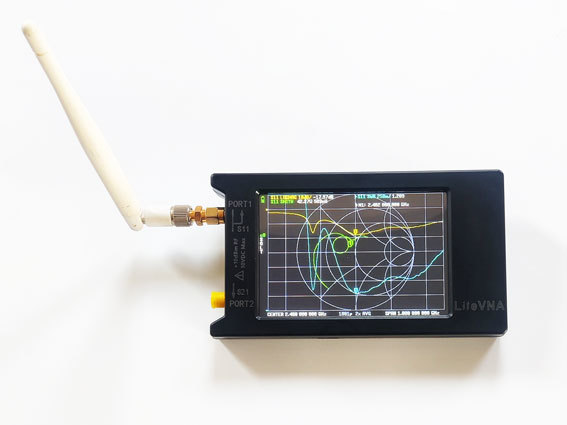

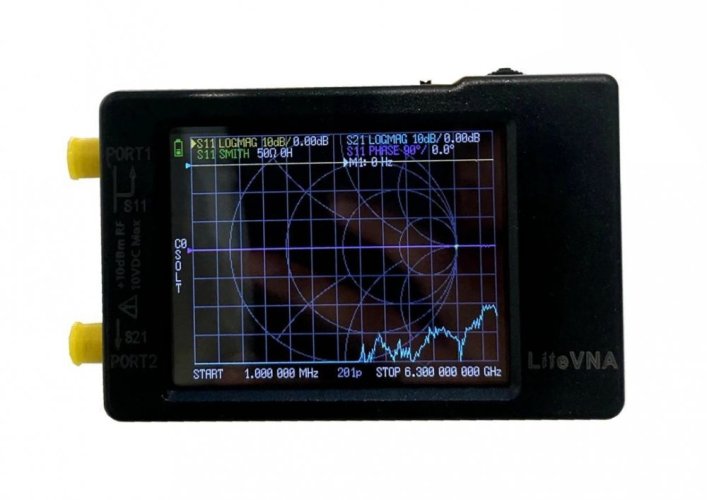

LiteVNA 6GHz Přenosný Vektorový Síťový Analyzátor
LiteVNA 6GHz Přenosný Vektorový Síťový Analyzátor
LiteVNA 6GHz Přenosný Vektorový Síťový Analyzátor
LiteVNA je vylepšenou verzí populárních NanoVNA a SAA2. Nyní můžete získat přenosný vektorový síťový analyzátor (VNA), který je stejně malý jako NanoVNA a zároveň je schopen provádět ultra široký rozsah měření, a to 50 kHz až 6,3 GHz. Pro minimalizaci spotřeby energie a své velikosti používá LiteVNA pouze jeden směšovač s několika interními RF spínači pro měření S11 a S21 a výpočty IFFT pro měření TDR a DTF.
LiteVNA, navržený s ohledem na požadavky komunity, nyní kromě širšího rozsahu měření přináší vyšší rychlosti skenování a více skenovacích bodů. V kombinaci s uživatelsky přívětivým rozhraním konzistentním s NanoVNA lze nyní LiteVNA snadno použít jako testovací nástroj v terénu.
LiteVNA obsahuje slot MicroSD, takže data nebo snímky z terénních testů můžete kdykoli uložit na kartu MicroSD. S rozsahem měření až 6,3 GHz je LiteVNA schopen vyhovět běžným radioamatérským a IoT aplikacím, stejně jako nově vznikajícímu 5GHz testování, což umožňuje použití nejnovějších 5,8GHz wifi a 5,8GHz přenosu obrazu.
Specifikace:
|
Parametr |
Specifikace |
Podmínky |
|
Model |
LiteVNA 62/64 |
ZN-406 |
|
HW ver. |
0.3.2 |
|
|
Rozsah frekvencí |
50kHz ~ 6.3GHz |
- |
|
Dynamický rozsah systému |
>70dB |
f < 3GHz, kalibrováno |
|
>50dB |
f >= 3GHz, kalibrováno |
|
|
S11 šumová hladina |
<-50dB |
f <3GHz, kalibrováno |
|
<-40dB |
f >= 3GHz, kalibrováno |
|
|
Stabilita frekvence |
<0.5ppm |
0℃ - 50℃ |
|
Rychlost skenování |
>550 bodů/s |
Avg=1 |
|
Skenovací body (na zařízení) |
10 ~ 1001 bodů, nastavitelné |
- |
|
Skenovací body (USB) |
1 ~ 1024 bodů, nastavitelné |
- |
|
Napájení |
USB, 5V±0.5V 600mA MAX |
LiteVNA 62 |
|
USB, 5V±0.5V 1A MAX |
LiteVNA 64 |
|
|
Baterie |
Li-polymer 3.7V 1300mAh |
LiteVNA 62 |
|
Li-polymer 3.7V 2000mAh |
LiteVNA 64 |
|
|
Provozní teplota |
-10℃ ~ 50℃ |
Výkon baterie klesá pod 0 ℃. |
|
RF konektory |
SMA female |
- |
|
Displej |
2.8”TFT LCD (320×240) |
LiteVNA 62 |
|
3.95”TFT LCD (480×320) |
LiteVNA 64 |

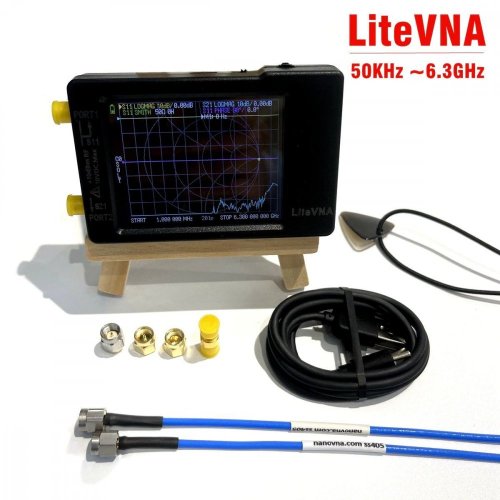

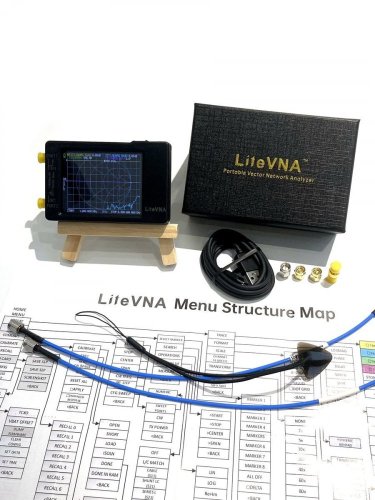

Obsahuje:
- LiteVNA (s baterií 1300mAh, 2,8" displej)
- USB-C kabel
- 2ks SS405 SMA RF kabely 30cm
- 4x SMA konektory
Manual (EN): http://nanovna.com/wp-content/uploads/2021/11/LiteVNA_User-Guide.pdf
FW a SW: https://drive.google.com/drive/folders/10lU5xnwmHDnPX98z21ky09N8nb_cEOk4?usp=sharing

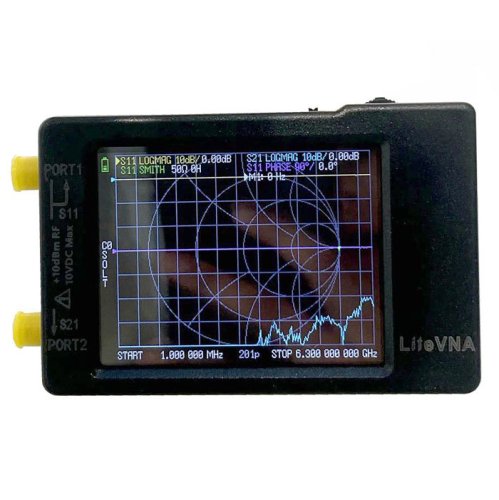

LiteVNA 62, 2.8"

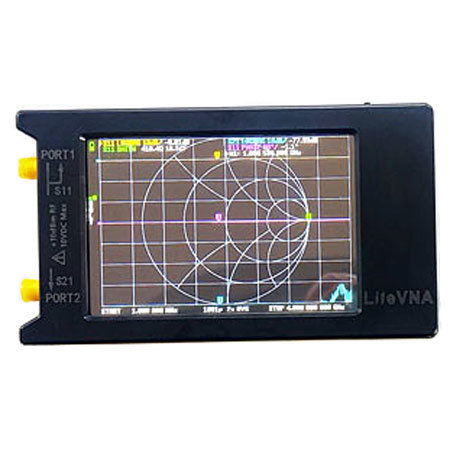

LiteVNA 64, 3.95"
Ve srovnání s Rohde & Schwarz ZVB8
